Diferencia entre los tres tipos de válvulas de 5/3Válvulas solenoides
Al realizar el pedido 5/3válvulas solenoides, además del control eléctrico simple y doble, existen tres configuraciones: C (centro cerrado de doble solenoide de 5/3 vías), E (centro de escape de doble solenoide de 5/3 vías) y P (centro cerrado de doble solenoide de 5/3 vías) centro).
| 5/3 víasválvula solenoidesímbolo | Código de pedido |
|
|
 |

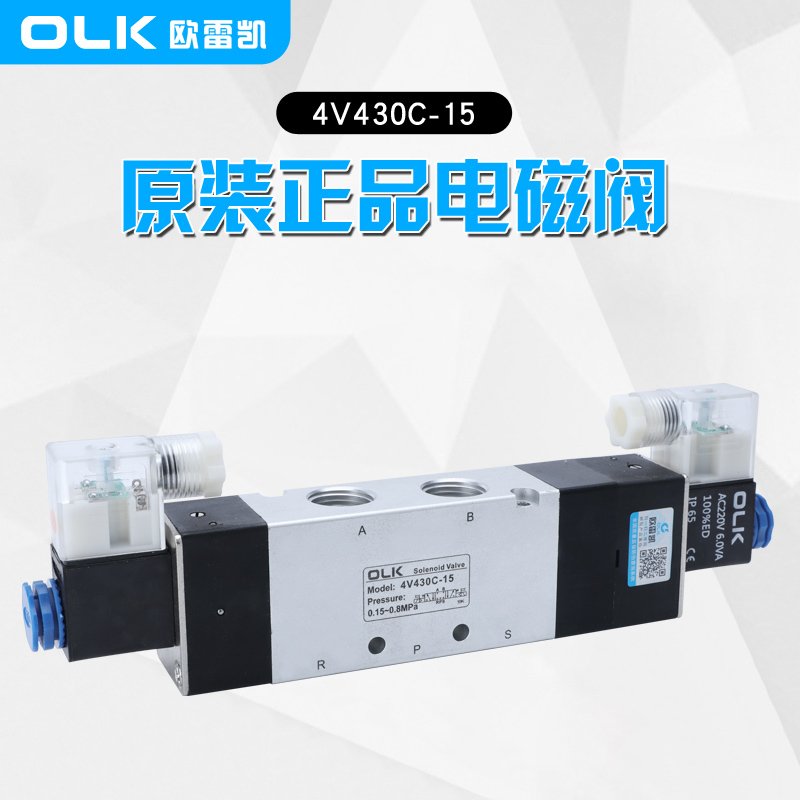

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
Doble solenoide 5/3 vías centro cerrado |
Válvula 5/3 en posición normalmente cerrada. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
Centro de escape de 5/3 vías con doble solenoide |
Válvula 5/3 en posición normalmente abierta. |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
Centro de presión de doble solenoide de 5/3 vías |
Válvula 5/3 en posición de escape. |
Presión en el puerto P (presión de suministro):
Esto se refiere a la presión en el puerto de entrada de la válvula solenoide (generalmente etiquetado como P). Esta presión es la fuerza impulsora para controlar el flujo de fluido cuando la válvula se abre o se cierra.
En la configuración del centro de presión, la presión en el puerto de entrada (P) es mayor que en otros puertos (como A o B), y el sistema de control dirige esta presión al canal apropiado.
Escape en posición media:
Esto describe el estado de laválvula solenoidecuando está en la posición media. Para válvulas de solenoide de tres posiciones, cuando el carrete está en la posición media, todos los puertos (como P, A y B) pueden estar interconectados, o puertos específicos pueden formar una ruta de fuga.
En una configuración típica de escape en posición media, la presión de los puertos A o B puede regresar al puerto de escape (generalmente etiquetado como R o T), liberando presión. Este diseño se utiliza en algunas aplicaciones para evitar una acumulación excesiva de presión en el sistema cuando no hay señal de control presente.
Centro Cerrado:
En la configuración de centro cerrado, todos los puertos de la válvula solenoide están sellados cuando está en la posición media, lo que significa que ningún fluido puede fluir a través de ningún puerto.
Este diseño se utiliza normalmente en situaciones en las que es necesario mantener la presión o evitar el flujo de fluido no deseado cuando el sistema está en la posición media.
Resumen:
Centro de presión: Se refiere a la presión aplicada en elválvulas solenoidesentrada.
Centro de escape: describe un estado en el que el fluido puede salir de uno o más puertos en la posición media.
Centro cerrado: describe un estado en el que todos los puertos están sellados, lo que impide el flujo de fluido en la posición media.
Ventajas de una válvula solenoide 5/3 en comparación con una válvula solenoide 5/2:
Múltiples opciones de posición media:
Una válvula solenoide 5/3 tiene tres posiciones de trabajo, siendo la posición media configurable para diferentes estados (como presión, escape o cerrada).
Esta flexibilidad permite mantener la presión, agotar la presión o sellar completamente el sistema cuando la válvula está desactivada o en una situación de emergencia, ofreciendo más opciones de control para diversas aplicaciones.
Seguridad y control mejorados:
La válvula solenoide 5/3 puede optar por mantener la presión o la presión de escape en la posición media, lo que brinda protección en aplicaciones críticas para la seguridad contra acciones no deseadas. Por ejemplo, en caso de un corte de energía o una pérdida de la señal de control, seleccionar una posición intermedia adecuada puede proteger al equipo y al personal.
Una electroválvula 5/2, al perder señal, sólo puede volver a su posición original y no puede ofrecer similar protección.
Prevención del impacto del cilindro:
La posición media de una válvula solenoide de 5/3 se puede utilizar para mitigar el impacto en el cilindro al cambiar de dirección. Por ejemplo, seleccionar una posición intermedia del tipo de escape puede permitir una liberación parcial de la presión al cambiar de dirección, evitando el impacto debido a una parada o arranque repentino, extendiendo así la vida útil del equipo.
Un 5/2válvula solenoideCarece de esta característica, ya que solo puede cambiar rápidamente entre dos direcciones, lo que puede causar impactos y desgaste en el equipo en algunos casos.
Conclusión:
La válvula solenoide 5/3 ofrece ventajas significativas en flexibilidad, seguridad, mitigación de impactos y control complejo en comparación con la válvula solenoide 5/2. Esto lo hace muy valioso en aplicaciones que requieren múltiples modos de operación, mayor seguridad y menor impacto en el equipo. Mientras tanto, la válvula solenoide 5/2, con su estructura más simple y menor costo, generalmente se usa en sistemas donde no se requiere un control complejo.
-
