El ajuste de tubo de conexión rápida permite una conexión segura simplemente empujando el tubo hasta el final.

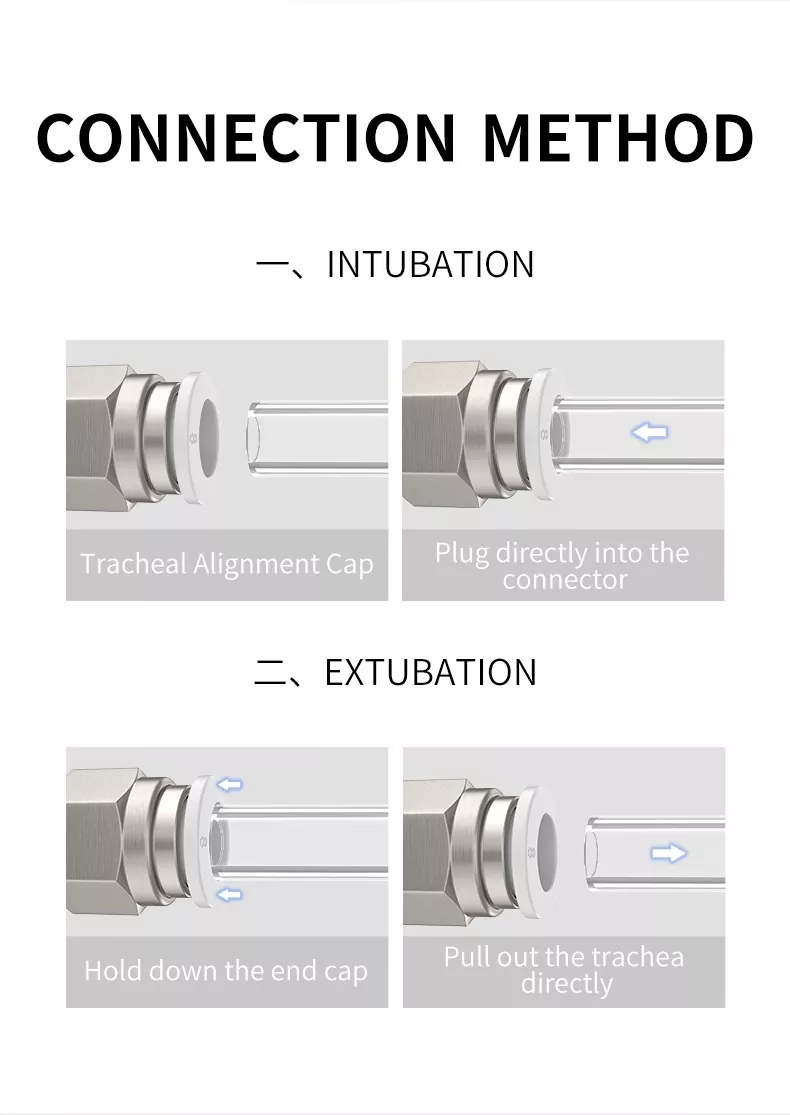

Para quitar el tubo, primero empuje la manga de liberación hacia adentro de manera uniforme para abrir la coleta del resorte, y luego el tubo se puede extraer fácilmente.
Los accesorios de tubo de conexión rápida se utilizan en el sistema neumático Tybe
Los accesorios de tubos neumáticos con varios tipos pueden cumplir con todas las personas en el sistema de tubos neumáticos
Incluso después de la instalación, la dirección del tubo se puede cambiar libremente
El cuerpo de latón chapado en níquel es a prueba de corrosión y contra la contaminación
Todos los hilos R y NPT Glue tienen un efecto de sellado.
Todos los hilos rectos son anillos O estándar.
Tabla de comparación de especificaciones de hilo para accesorios neumáticos
| Hilo de tubo cónico de 55 ° | |||||
| Código | 01 | 02 | 03 | 04 | 06 |
| Hilo | R1/8 | R1/4 | R3/8 | 1/2 | R3/4 |
| 55 ° de tubo recto | |||||
| Código | G01 | G02 | G03 | G04 | G06 |
| Hilo | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 |
| Hilo métrico | |||||
| Código | M3 | M5 | M6 | ||
| Hilo | M3x0.5 | M5x0.8 | M6x1.0 | ||
| Rosca de tubo cónico de 60 ° | |||||
| Código | N01 | N02 | N03 | N04 | N06 |
| Hilo | Npt1 / 8 | Npt1 / 4 | Npt3/8 | Npt1 / 2 | Npt3/4 |
| Hilo de tono fino unificado | |||||
| Código | U10 | ||||
| Hilo | 10-32UNF | ||||
Nota: El ajuste neumático OLK se envía de forma predeterminada con roscas cónicas. Si se requieren otros tipos de hilos (por ejemplo, paralelo, métrico, NPT, etc.), notifique a nuestro equipo de ventas de OLK al realizar el pedido.
Hilos comunes y estándares de roscado para el ajuste de tubo de conexión rápida
| Tipo de hilo | Código de hilo | Formulario de hilo | Ángulo de hilo (α) | Tipo de coincidencia | Estándares | Código estándar | Organización estándar |
| BSPP (cilíndrico, no sellado) | G | Interno/externo | 55 ° | Paralelo/paralelo | ISO 228-1 2003 | ISO | ISO - Organización Internacional para la Normalización |
| Bspp | Interno/externo | 55 ° | Paralelo/paralelo | GB/T 7307 2001 | GB | SAC - Administración de estandarización de China | |
| PF | Interno/externo | 55 ° | Paralelo/paralelo | BS 228-1 2003 | Bs | BSI - Institución de Normas Británicas | |
| Jis B 0202 | Él | JISC - Comité de Normas Industriales Japoneses | |||||
| KS B 0221 | Kansas | KATS - Agencia coreana de tecnología y estándares | |||||
| BSPT (cónico, sellado) | RP | Interno | 55 ° | Cónico/paralelo | ISO 7-1 | ISO | ISO - Organización Internacional para la Normalización |
| RC | Interno | Cónico/paralelo | GB/T 7306-1987 | GB | SAC - Administración de estandarización de China | ||
| R | Externo | Cónico/paralelo | BS 21 1985 | Bs | BSI - Institución de Normas Británicas | ||
| BSPT | Interno/externo | 55 ° | Cónico/cónico | Jis B 0203 | Él | JISC - Comité de Normas Industriales Japoneses | |
| PT | Interno/externo | Cónico/cónico | KS B 0222 | Kansas | KATS - Agencia coreana de tecnología y estándares | ||
| NPSC (American Internal) | NPSC | Interno | 60 ° | Cónico/paralelo | ANSI B1.20.1-1983 | Ansi | ANSI - Instituto Americano de Normas Nacionales |
| GB/T 12716-2002M | GB | SAC - Administración de estandarización de China | |||||
| NPT (American Tapered) | Escrutinio | Interno/externo | 60 ° | Cónico/cónico | ANSI B1.20.1-1983 | Ansi | ANSI - Instituto Americano de Normas Nacionales |
| GB/T 12716-2002M | GB | SAC - Administración de estandarización de China | |||||
| Hilo métrico | M | Interno/externo | 60 ° | Paralelo/paralelo | ISO 261-1998 | ISO | ISO - Organización Internacional para la Normalización |
| GB/T 1193-2003 | GB | SAC - Administración de estandarización de China |
1. Para confirmar que la sección transversal final de la manguera es vertical, no hay rasguños en la circunferencia externa de la manguera. La manguera no es elíptica.
2. Asegúrese de confirmar que la manguera se inserta en el extremo de la manguera. De lo contrario, hay fugas de aire.
3. Asegúrese de confirmar que la manguera no se extraerá después de insertarse la manguera.
1. Antes de desconectar el tubo, asegúrese de confirmar que la presión dentro del tubo está en "0".
2. Presione el anillo de liberación uniformemente hacia la parte inferior y extraiga el tubo. Si el anillo de liberación no se presiona en su lugar, el tubo posiblemente no se extrae o se puede colocar. Los restos del tubo pueden permanecer dentro del ajuste del tubo.
