PCF femenino empuje recto en el ajuste del tubo

Código de pedido

PCF

8

-

01

Modelo

Tamaño del tubo (métrico)

Tipo de rosca (hilo de tubo recto de 55 °)

Ajuste de la serie PCF

4: 4 mm

01: G1/8

6: 6 mm

02: G1/4

8: 8 mm

03: G3/8

10: 10 mm

04: G1/2

12: 12 mm

14: 14 mm

16: 16 mm

Líquido

Aire/agua (condicional)/vacío

Presión de funcionamiento

0-1.0MPA

Aspiradora

-100kpa (10 torr)

Temperatura de funcionamiento

-10-60 ℃

Material

Nylon (PA), poliuretano (PU)

Ajuste de tubo de pulgada

Ajuste del tubo métrico

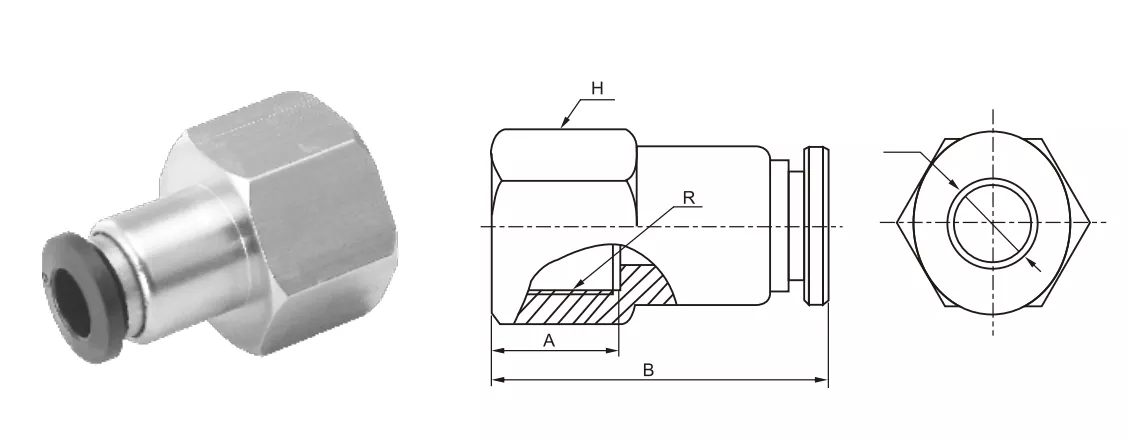

φD

R

A

B

H

PCF5/32-M5

PCF4-M5

4

M5

6.5

24.4

10

PCF5/32-01

PCF4-01

4

R1/8

9

26.6

10

PCF5/32-02

PCF4-02

4

R1/4

11

28.8

15

PCF1/4-M5

PCF6-M5

6

M5

6.5

24

12

PCF1/4-01

PCF6-01

6

R1/8

9

28

12

PCF1/4-02

PCF6-02

6

R1/4

11

30

15

PCF1/4-03

PCF6-03

6

R3/8

12

30.5

19

PCF1/4-04

PCF6-04

6

R1/2

12.5

31.5

24

PCF5/16-01

PCF8-01

8

R1/8

9

28.5

14

PCF5/16-02

PCF8-02

8

R1/4

11

30.5

15

PCF5/16-03

PCF8-03

8

R3/8

12

31

19

PCF5/16-04

PCF8-04

8

R1/2

12.5

32.5

24

PCF3/8-01

PCF10-01

10

R1/8

9

32.4

17

PCF3/8-02

PCF10-02

10

R1/4

11

34

17

PCF3/8-03

PCF10-03

10

R3/8

12

34

19

PCF3/8-04

PCF10-04

10

R1/2

12.5

35

24

PCF1/2-01

PCF12-01

12

R1/8

9

35

19

PCF1/2-02

PCF12-02

12

R1/4

11

35

19

PCF1/2-03

PCF12-03

12

R3/8

12

35

19

PCF1/2-04

PCF12-04

12

R1/2

12.5

36.5

24

PCF16-03

16

R3/8

16.5

46.4

24

PCF16-04

16

R1/2

18

48.4

32

ordenador personal

PCF

Tipo

Empuje en conector

Soporte de tipo de subprocesos

Bspt / npt / métrico

Hilo

Masculino

Femenino

Instalación

Tornillo en agujeros roscados o cilindros y otros extremos del equipo

Atornillar en el cilindro o articulación roscada externamente

Solicitud

El modelo universal más común, preferido, equipado con equipo de subprocesos internos

Se utiliza para conectarse con accesorios roscados externos o en situaciones con altos requisitos de espacio

Instalado en el cuerpo del cilindro o la válvula (el cilindro tiene roscas internas), el extremo roscado está conectado al equipo y la manguera se inserta para su uso

Conecte la salida de aire de la válvula de control o la válvula solenoide (con rosca externa) y fije el dispositivo con rosca interna e inserte una manguera en el otro extremo

Requiere una resistencia de bloqueo más fuerte o requisitos de sellado más altos, a menudo utilizados junto con el sellador de rosca o la junta tórica

Debido al espacio limitado, solo se pueden utilizar hilos internos para la conexión. Puede reducir la longitud general de la articulación
