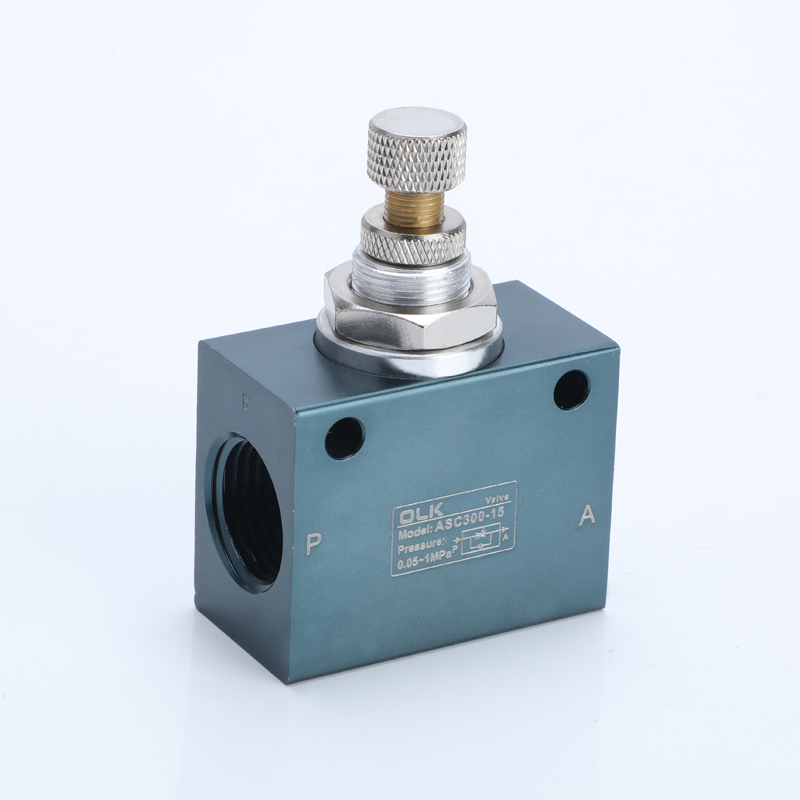

La válvula de mariposa unidireccional serie ASC de OLK controla el flujo de fluido ajustando el tamaño de la sección del acelerador. Estas válvulas combinan las características de una estructura unidireccional y una estructura estranguladora.
La válvula de mariposa ASC fabricada por OLK (ouleikai) tiene un gran orificio de aire de trabajo, lo que garantiza un gran caudal de gas y al mismo tiempo reduce la pérdida de presión, lo que mejora en gran medida la eficiencia del trabajo. Son más sensibles en términos de estrangulación de los gases de escape y el proceso de regulación de la presión es más cómodo y sencillo. La rotación en el sentido de las agujas del reloj puede aumentar el caudal, la rotación en el sentido contrario a las agujas del reloj puede reducir el caudal y el diseño de la tuerca de bloqueo garantiza una presión estable.
Las válvulas de mariposa unidireccionales de la serie ASC se utilizan ampliamente en múltiples industrias, incluida la fabricación de semiconductores, control de tensión de impresión, control de automatización, motores automotrices, desarrollo de robots y soldadura.
Símbolo:
|
Código de pedido: |
||
| ASC | 300 | 10 |
| MODELO | SERIE | TAMAÑO DEL PUERTO |
| ASC: válvula de mariposa unidireccional | SERIE 100:100 | SERIE 100:06:G1/8 |
|
|
SERIE 200:200 | SERIE 200:08:G1/4 |
|
|
SERIE 300:300 |
SERIE 300:10-G3/8 |
|
|
|
SERIE 300 :15-G1/2 |
1.Permita que el flujo de aire fluya en una dirección pero se detenga en la dirección inversa.
2. Las válvulas de retención permiten el flujo de aire en una dirección.
3. Estructura ligera y compacta.
4. Acelerador de escape para un ajuste sensible y alta precisión.
5. Fácil instalación con múltiples posiciones de montaje.
|
medio de trabajo |
Aire (filtrado a través de un filtro de más de 40 μm) |
|
Rango de presión de trabajo MPa(psi) |
0,05~0,9 |
|
Resistencia a la presión garantizada |
tipo de hilo |
|
Temperatura de trabajo °C |
-20∼70 |
|
Material del cuerpo |
aleación de aluminio |
|
modelo |
Diámetro del puerto |
Válvula de mariposa caudal nominal estándar L/min |
Válvula antirretorno caudal nominal estándar L/min |
|
ASC100-06 |
G1/8 |
200 |
400 |
|
ASC200-08 |
G1/4 |
450 |
800 |
|
ASC300-10 |
G3/8 |
1250 |
1500 |
|
ASC300-15 |
G1/2 |
1650 |
2500 |
|
Diferencia entre válvulas de control de flujo unidireccionales ASC (sello duro) y RE (sello blando) |
|||
| Modelo |
estructura de venta |
Características |
Aplicaciones adecuadas |
| ASC (sello duro) |
Sellado metal con metal |
Resistencia a alta presión, resistencia a altas temperaturas, larga vida útil, no se desgasta fácilmente |
Movimiento de alta frecuencia, entornos hostiles, maquinaria industrial. |
| RE (sello blando) |
Sellado de goma |
Mejor hermeticidad, rendimiento más estable bajo baja presión |
Sistemas de baja presión, aplicaciones que requieren un alto rendimiento de sellado. |
Preguntas frecuentes:
¿El ajuste de la válvula de retención del ASC afecta la presión?
Básicamente, la estrangulación no influye en la fuente de presión, sino sólo en el flujo y, por tanto, en la velocidad.
ASC: válvula de mariposa unidireccional
¿Cuál es más duradero, ASC (sello duro) o RE (sello blando)?
ASC es más duradero.
Mayor vida útil, resistencia a la contaminación y al impacto de la estructura de sello duro. No es propenso a fallar el sello debido a aceite o partículas.
¿Qué válvula de retención es más adecuada para aire sucio o ambientes aceitosos?
ASC (sello duro) es más adecuado y no es fácil que se atasque con aceite y partículas.
