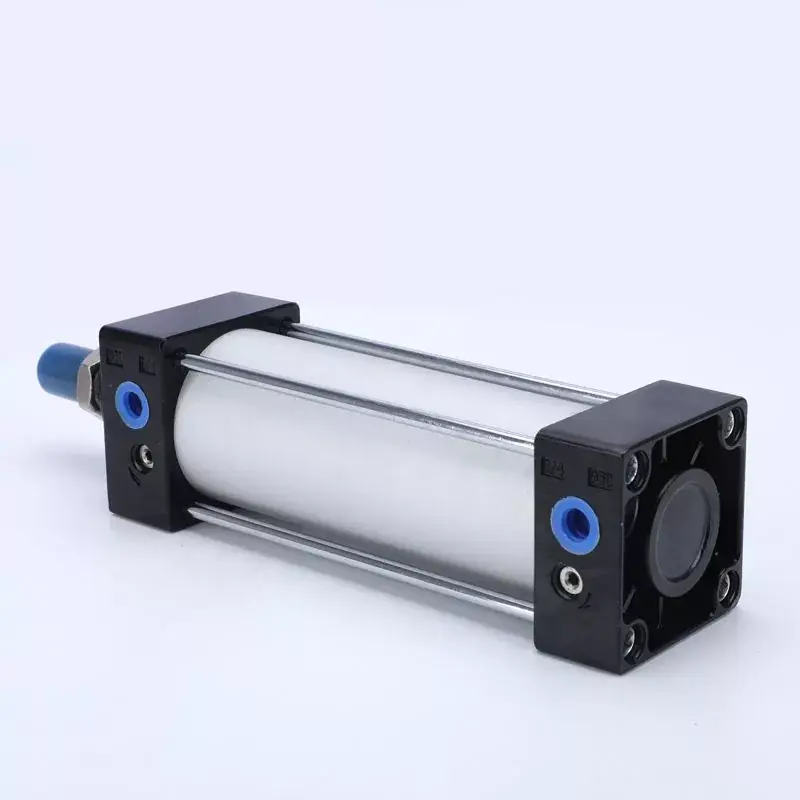

Cilindro estándar serie SC

Model:SC 80X80

Bienvenido a nuestra venta al por mayor de cilindros estándar de la serie SC, cada solicitud de los clientes se responde dentro de las 24 horas. Ouleikai (OLK) es el fabricante profesional, nos gustaría ofrecerle cilindros de la serie SC y le ofreceremos el mejor servicio postventa y entrega oportuna.

Brand:
OLK
Bore size:
32, 40, 50, 63, 80, 100, 125, 160, 200, 250 mm
Stroke:
25mm - 1000mm
Action:
Double Acting
Cushion:
Adjustable Air Cushion
Working Pressure:
0.1-1.0Mpa(14-145 Psi)

Enviar Consulta

Descripción del Producto

OLK es un fabricante y proveedor de China que produce principalmente cilindros estándar de la serie SC con muchos años de experiencia. Esperamos construir una relación comercial con usted. Los cilindros neumáticos estándar de la serie SC se fabrican con materiales livianos como la aleación de aluminio, lo que resulta en un peso reducido que ayuda a mejorar la eficiencia operativa del equipo. Se caracterizan por un diseño compacto y tamaño reducido, lo que permite su instalación en espacios limitados, adecuados para escenarios con limitaciones de espacio. En comparación con los cilindros estándar ISO 15552, los cilindros de la serie SC del mismo diámetro tienen una longitud menor. El ajuste de su cojín es más suave.

Con una variedad de tamaños y modelos disponibles, satisfacen las demandas de líneas de producción automatizadas, máquinas de embalaje y aplicaciones robóticas, incluidas funciones como empuje lineal y rotación.

OLK, como fabricante de neumáticos en China, puede diseñar y producir cilindros con diferentes diámetros y carreras de acuerdo con los requisitos detallados del cliente y las necesidades reales. Además, pueden equiparse con componentes de cilindro como CA, CB, bridas y accesorios. El cilindro neumático estándar de la serie SC ofrece precios competitivos, brindando a los clientes una mayor rentabilidad.

Cilindro estándar de la serie OULEIKAI SC que utiliza material de aleación de aluminio Características del producto

Características del cilindro estándar serie SC:

1. Cilindro neumático estándar de nuestra empresa.

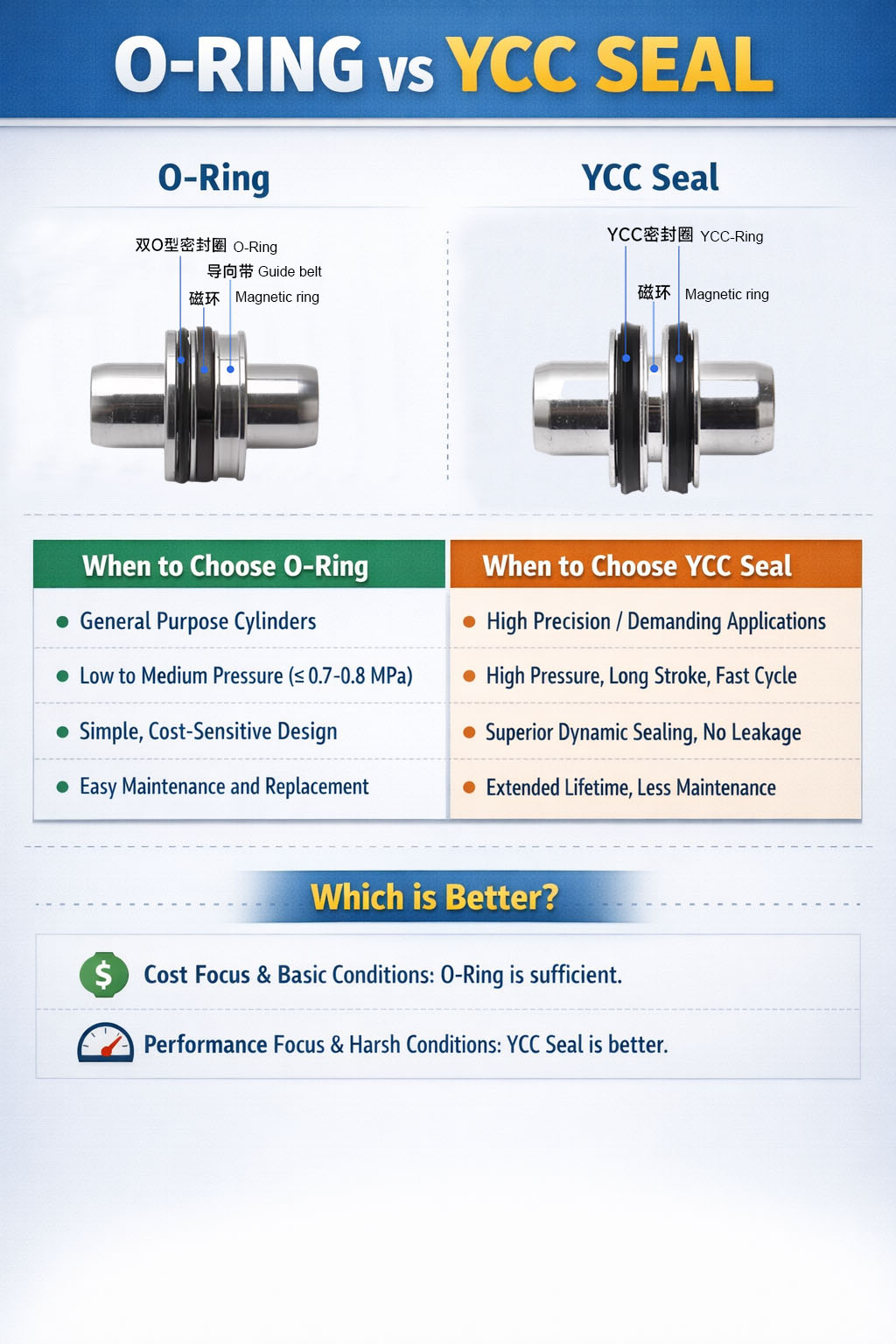

2. El sello del pistón adopta una estructura de sellado especial de doble cara, de tamaño compacto, con función de almacenamiento de aceite.

3. Es un cilindro tipo varilla, con las cubiertas delantera y trasera conectadas al cuerpo del cilindro de tubo de aluminio con pilares, lo que garantiza una buena confiabilidad.

4. En comparación con los cilindros estándar IS015552, los cilindros de la serie SC tienen longitudes más pequeñas para el mismo diámetro de cilindro.

5. Ajuste suave de la amortiguación del cilindro.

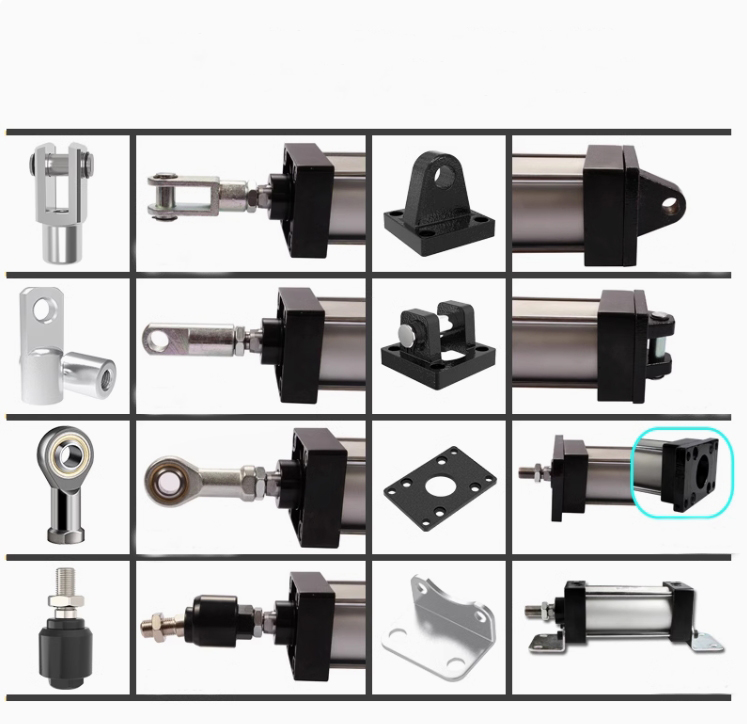

6. Varias especificaciones de cilindros y accesorios de montaje de cilindros están disponibles para la selección del cliente.

7. Se eligen materiales de sellado resistentes a altas temperaturas para garantizar que el cilindro funcione normalmente en condiciones de hasta 150 °C.

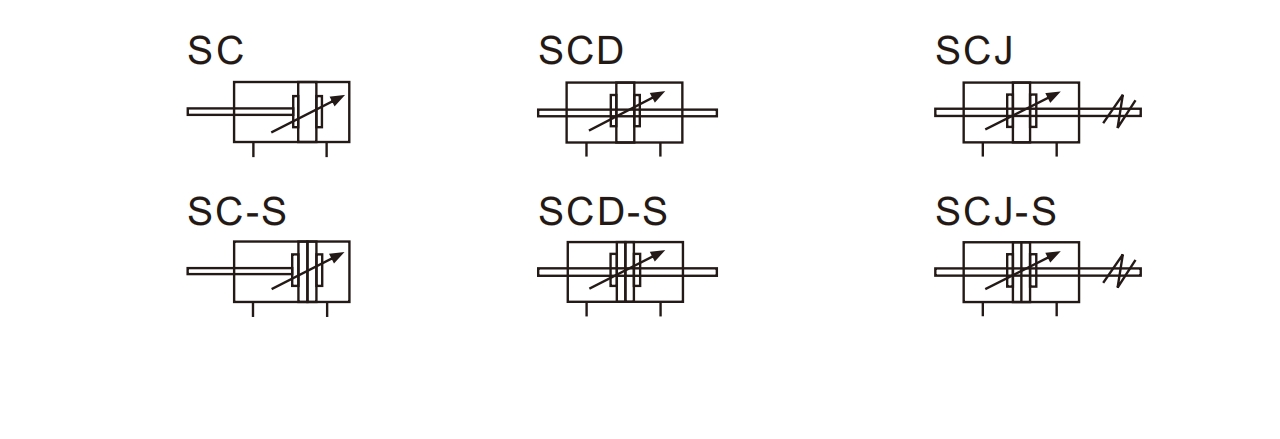

Símbolo del cilindro estándar serie SC:

código de pedido
CAROLINA DEL SUR	50	-	50	-	20	-	S
Modelo	ABURRIR		ATAQUE		Carrera ajustable		M30X3.5	-
SC: Cilindro de doble efecto estándar					10:10mm		EN BLANCO:sin imán		Código de sello	MONTAJE	TIPO DE HILO
SCD: Cilindro de doble efecto y doble vástago					20:20mm		S: con imán		En blanco:TPU	libra	EN BLANCO:PT
SCJ: Cilindro de doble acción y doble vástago de carrera ajustable					30:30mm				N:NBR	FA	T:TNP
					40:40mm				H:FKM/VITOM	pensión completa	G:G
					50:50mm					California
					75:75mm					CB
					100:10mm					TC

Cilindro estándar serie SCParámetros de especificación estándar：

Tamaño del orificio (mm)	32	40	50	63	80	100
Modo de actuación	Doble efecto
En blanco: PT (55°)	Aire limpio
Presión de trabajo	0,1-1,0 MPa (14-145 psi)
Presión de prueba	1,5 MPa (215 psi)
Rango de temperatura de trabajo	'-20-80℃
	30-800
Modo de almacenamiento en búfer	Ajustable
Distancia de amortiguación (mm)	21				28	29
Tamaño del puerto	PT1/8	PT1/4		PT3/8		PT1/2

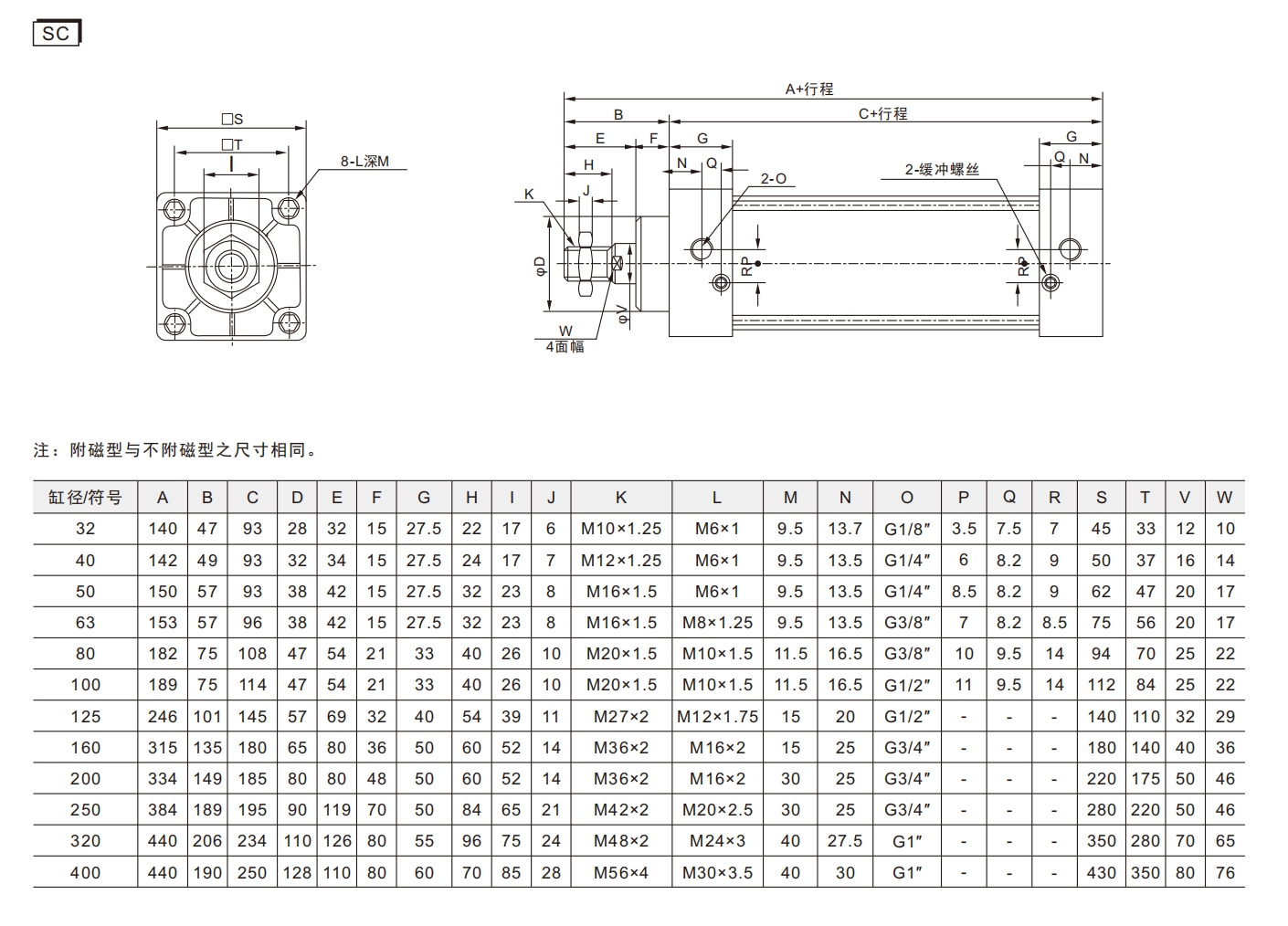

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10X1.25	M6X1	9.5	13.7	G1/8''	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12X1.25	M6X1	9.5	13.5	G1/4''	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16X1.5	M6X1	9.5	13.5	G1/4''	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16X1.5	M8X1.25	9.5	13.5	G3/8''	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20X1.5	M10X1.5	11.5	16.5	G3/8''	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20X1.5	M10X1.5	11.5	16.5	G1/2''	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27X2	M12X1.75	15	20	G1/2''	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36X2	M16X2	15	25	G3/4''	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36X2	M16X2	30	25	G3/4''	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	M42X2	M20X2.5	30	25	G3/4''	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M48X2	M24X3	40	27.5	G1''	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56X4	M30X3.5	40	30	G1''	-	-	-	430	350	80	76

Preguntas frecuentes:

P: ¿Cuál es la diferencia entre el rango de presión de trabajo utilizado en el cilindro de aire de la serie SC y la presión de prueba?

R: Rango de presión de trabajo: dentro de este rango, el cilindro puede arrancar, operar y mantener su rendimiento normalmente. Rango de presión de funcionamiento del cilindro de aire SC: 0,1 MPa -1,0 MPa (14-145 psi); Exceder este rango puede provocar un retraso en el movimiento, falla del sello o daños.

Presión de prueba: Se refiere al límite de presión máxima establecido por el fabricante durante las pruebas de fábrica, lo que indica la presión de aire más alta que la estructura del producto puede soportar en un corto período de tiempo sin estallar, deformarse o dañarse permanentemente. No es una presión de trabajo normal, solo se usa para verificar la fuerza;

Generalmente, es aproximadamente 1,5 veces el límite superior de presión de trabajo;

Presión de prueba del cilindro de aire SC: 1,5 MPa (215 psi)

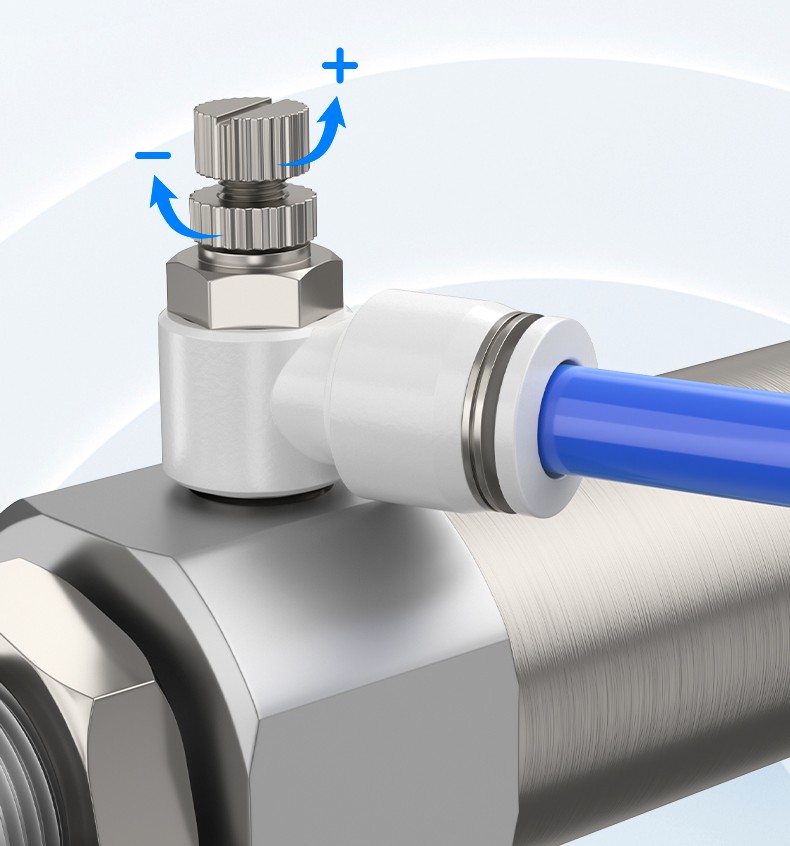

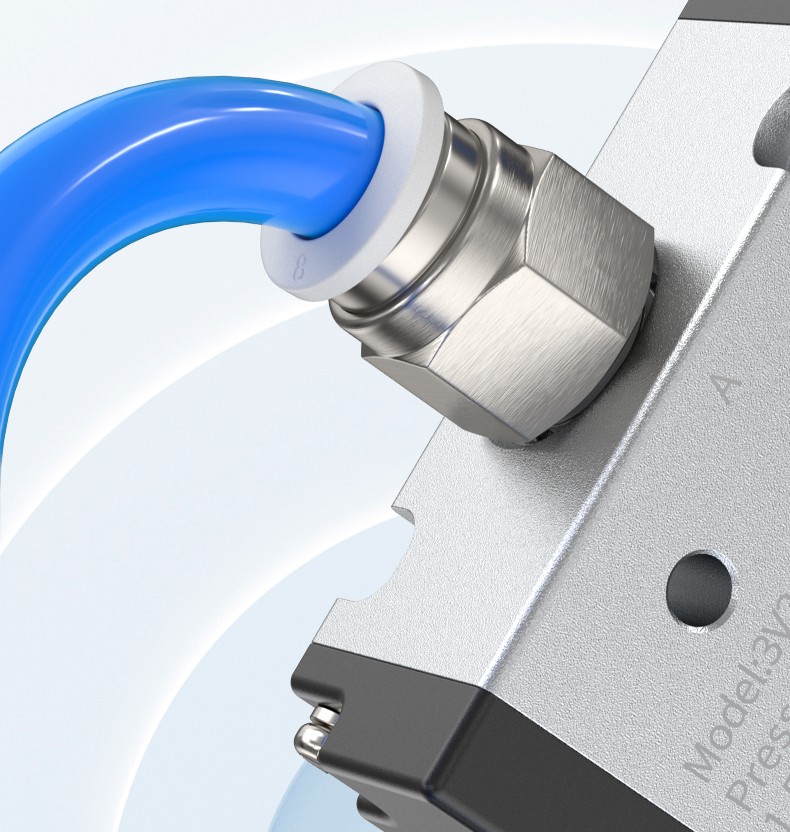

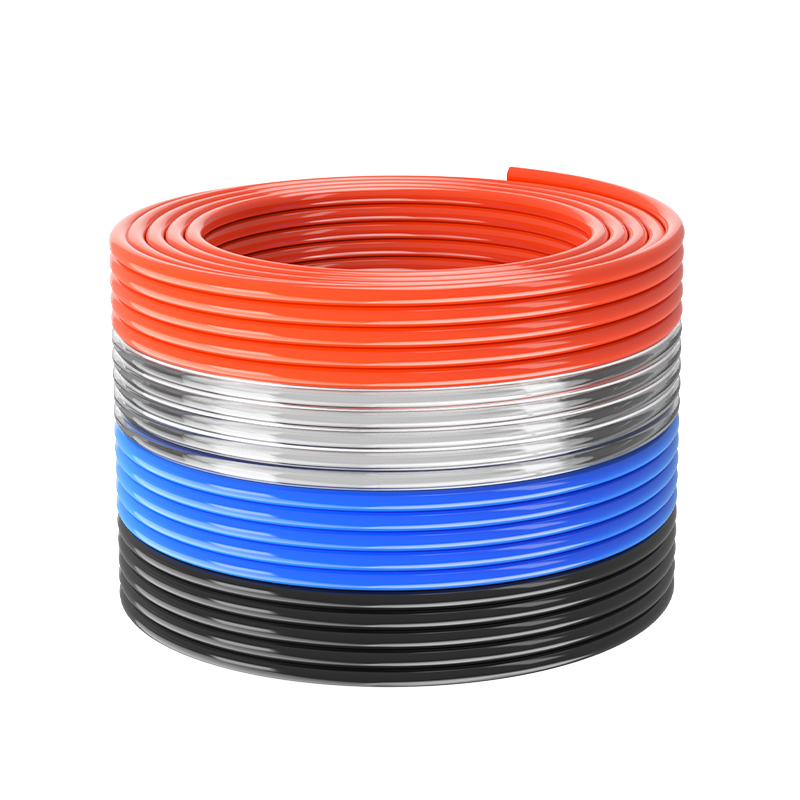

Cilindro SC: accesorios y tuberías recomendados (aplicaciones)

Etiquetas calientes: Cilindro neumático SC, cilindro con tirante estándar, cilindro de doble efecto, cilindro de aire de 32-250 mm, cilindro de amortiguación ajustable
