Brand:
OLKInitial State:
NO,NCPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

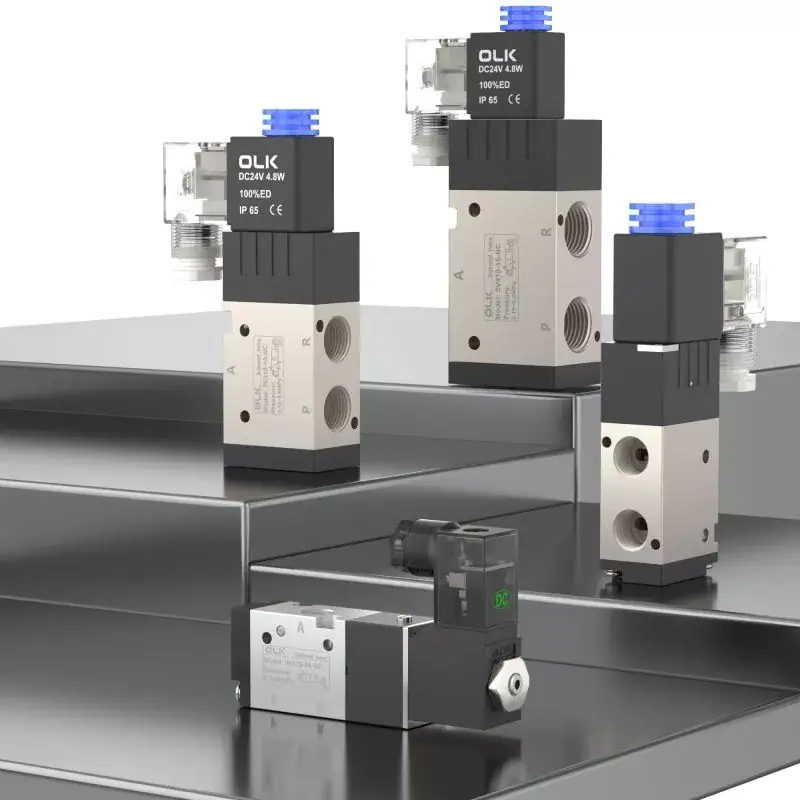

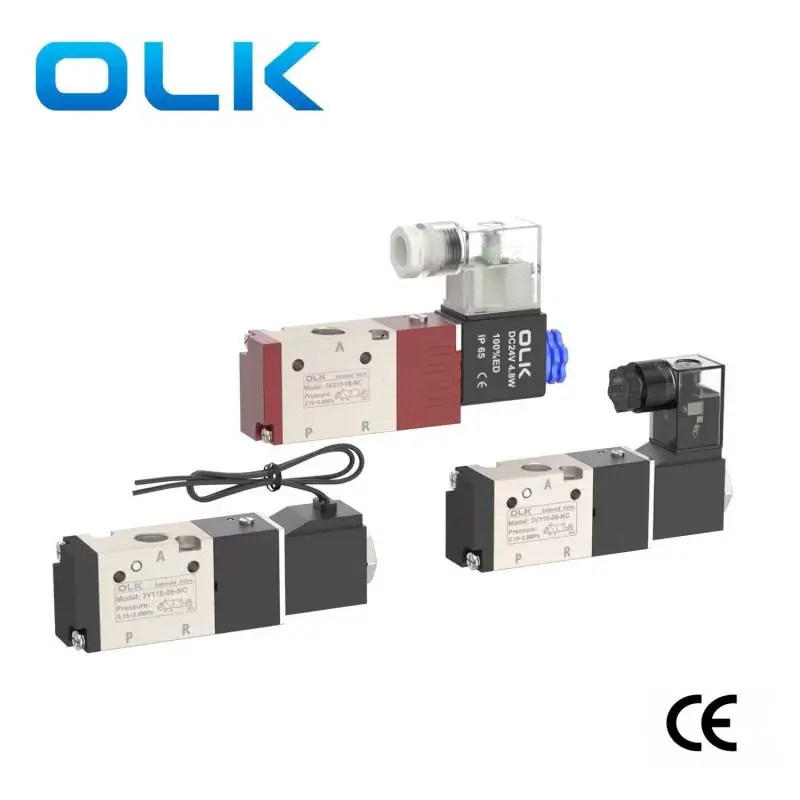

3/2 wayLa válvula solenoide de 3 vías Ouleikai (OLK) serie 3V pertenece a la categoría de válvulas direccionales de solenoide operadas por piloto, que presenta una velocidad de respuesta rápida y un funcionamiento confiable, adecuada para controlar cilindros de simple efecto. El cuerpo de la válvula está hecho de una aleación de aluminio resistente a la corrosión y a las altas temperaturas, lo que la hace adecuada para su uso en diversos entornos hostiles.
Puede combinarse con escenarios de automatización industrial, como control y conversión de fluidos en varias líneas de producción automatizadas, equipos neumáticos, dispositivos médicos, etc.
SÍMBOLO:
Código de pedido
3V
1
10
6
NO
A
Modelo
Código
Tipo de válvula
tamaño del puerto
Tipo de acción
Voltaje
No: tipo Din
3V: válvula solenoide de 2 posiciones y 3 vías
Serie 1:100

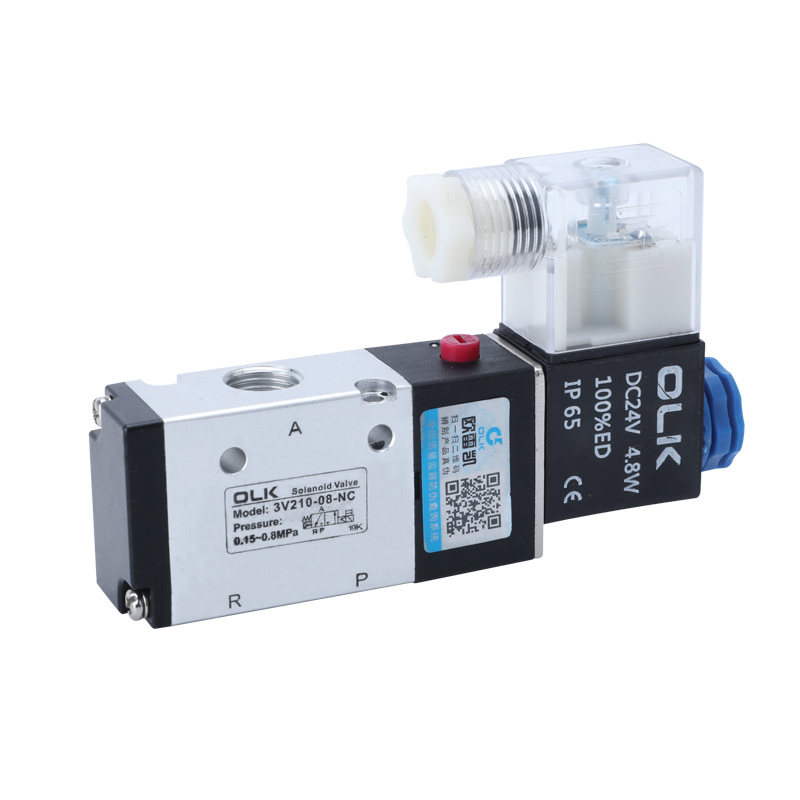

10:válvula solenoide de simple efecto 3/2 vías
M5:M5
NO: normalmente cerrado
CA 220 V.
L: tipo de línea
Serie 2:200

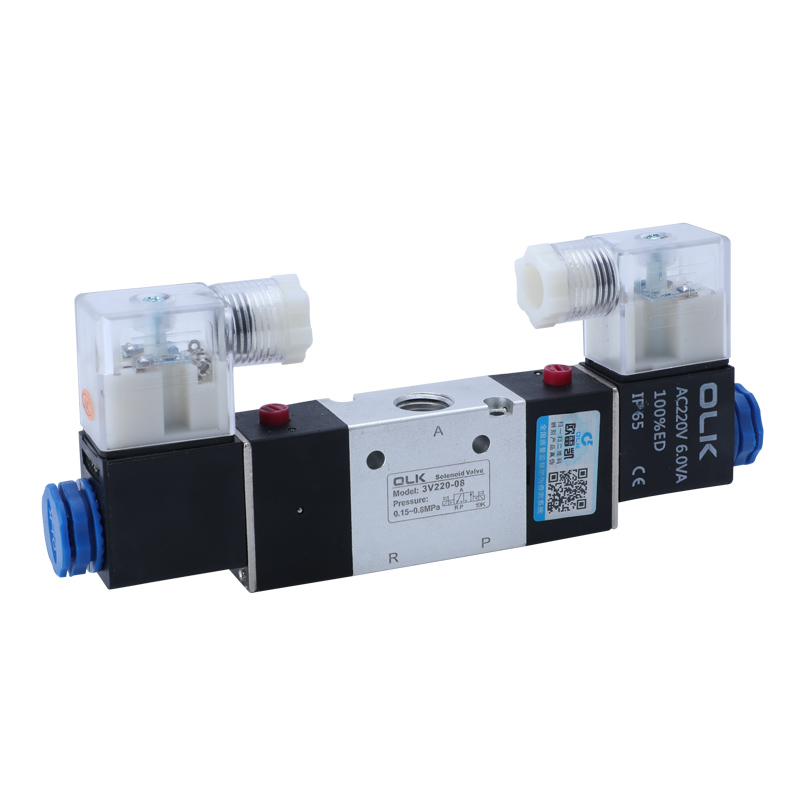

20:válvula solenoide de doble efecto 3/2 vías
06:G1/8
NO: normalmente abierto
CA 110 V.
Serie 3:300
08:G1/4
CA 24V
Serie 4:400
10:G3/8
AC36V
15:G1/2
12 V CC.
CC 24 V
1. Configuración de acción directa, conmutación sensible;
2. Opciones disponibles para tipos normalmente cerrados y normalmente abiertos;

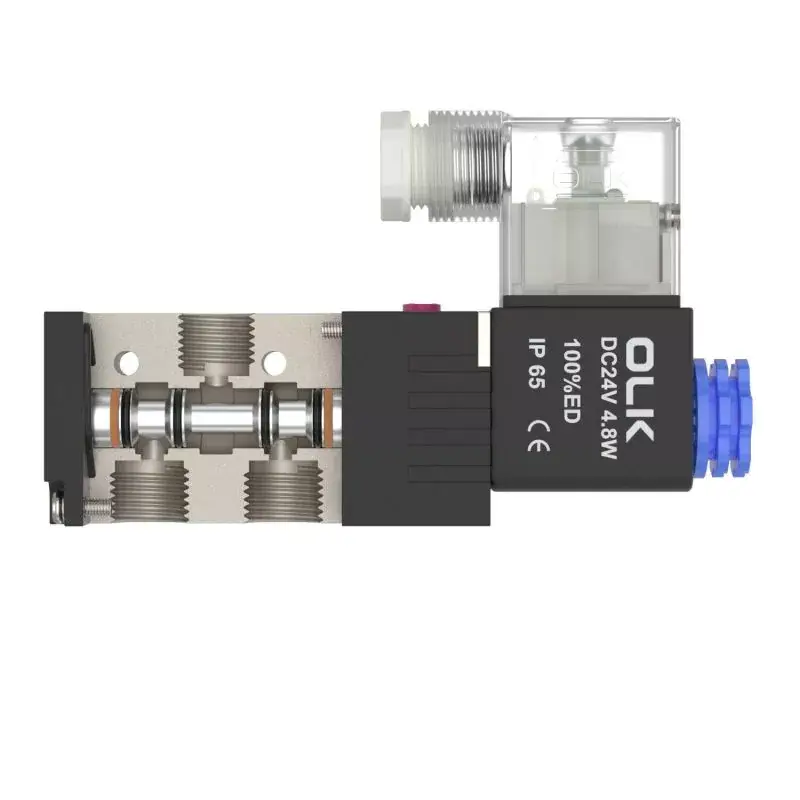

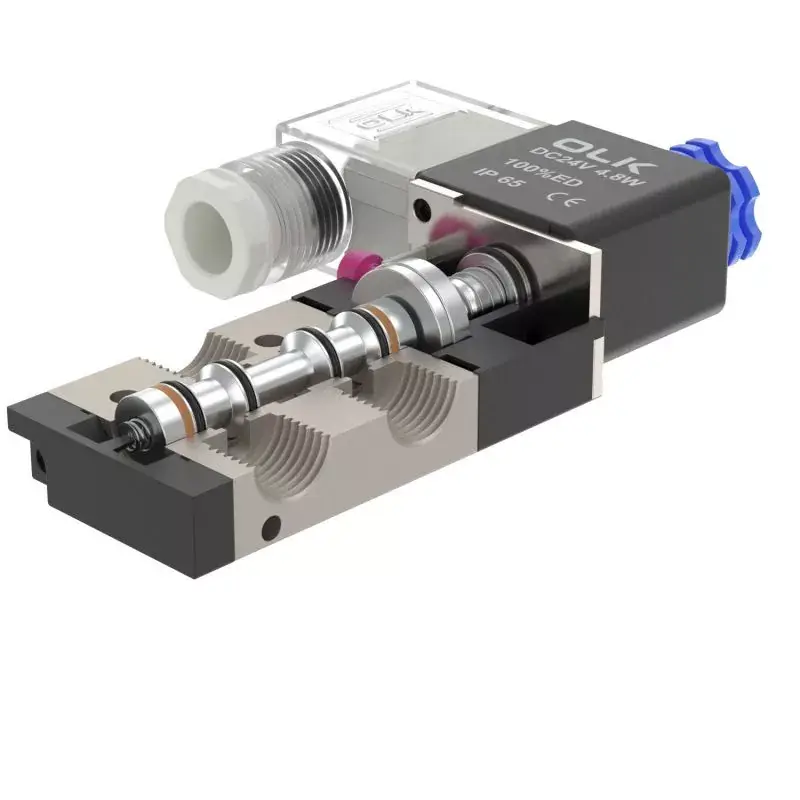

3. Estructura de cierre coaxial, excelente sellado, gran caudal;
4. No es necesaria la lubricación con aceite;
5. Equipado con un dispositivo manual para una fácil instalación y depuración;
6. Se encuentran disponibles múltiples grados de voltaje estándar para su selección.
|
medio de trabajo |
Aire (filtrado a través de un filtro de más de 40 μm) |
|
Acción |
Tipo piloto |
|
numero de posiciones |
Dos posiciones de tres vías |
|
lubricante |
innecesario |
|
Rango de presión de trabajo MPa(psi) |
0,15∼0,8(21~114) |
|
Resistencia a la presión garantizada |
1,5 MPa (215 psi) |
|
Material del cuerpo |
aleación de aluminio |
|
Voltaje estándar |
220 V CA, 110 V CA, 24 V CA, 24 V CC, 12 V CC |
|
Usar rango de voltaje |
CA: ±15% CC: ±10% |
|
nivel de protección |
IP65 (DIN40050) |
|
grado de resistencia al calor |
Clase B |
|
Tipo de conexión |
Tipo de enchufe DIN, tipo de salida |
|
tiempo de excitación |
0,05 segundos o menos |
|
modelo |
Diámetro del puerto |
Temperatura de trabajo °C |
Frecuencia de funcionamiento MÁXIMA |
Área de sección transversal de flujo mm² (valor CV) |
consumo de energía |
|
3V110-M5 |
M5 |
-20∼70 |
5 veces/segundo |
5,5(0,31) |
CA: 3VA CC: 3W |
|
3V120-M5 |
M5 |
-20∼70 |
5 veces/segundo |
5,5(0,31) |
CA: 3VA CC: 3W |
|

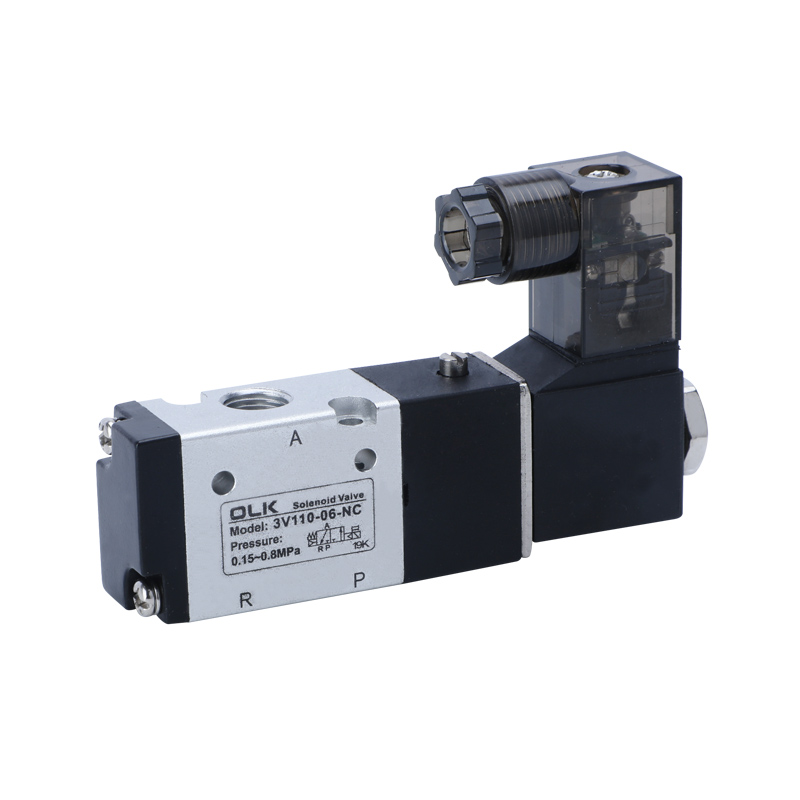

3V110-06 |
G1/8 |
-20∼70 |
5 veces/segundo |
12,0(0,67) |
CA: 3VA CC: 3W |
|

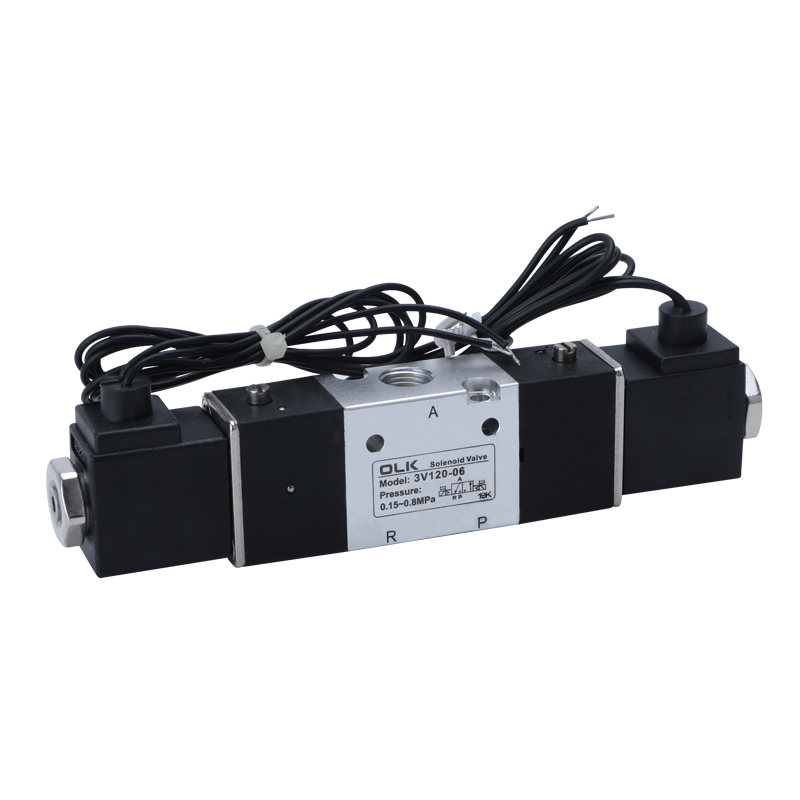

3V120-06 |
G1/8 |
-20∼70 |
5 veces/segundo |
12,0(0,67) |
CA: 3VA CC: 3W |
|
3V210-06 |
Entrada=salida=G1/8 |
-20∼70 |
5 veces/segundo |
14,0(0,78) |
CA: 6VA CC: 4,8W |
|
3V220-06 |
Entrada=salida=G1/8 |
-20∼70 |
5 veces/segundo |
14,0(0,78) |
CA: 6VA CC: 4,8W |
|
3V210-08 |
Entrada=salida=G1/4 |
-20∼70 |
5 veces/segundo |
16,0(0,89) |
CA: 6VA CC: 4,8W |
|
3V220-08 |
Entrada=salida=G1/4 |
-20∼70 |
5 veces/segundo |
16,0(0,89) |
CA: 6VA CC: 4,8W |
|
3V310-08 |
Entrada=salida=G1/4 |
-20∼70 |
5 veces/segundo |
25,0(1,39) |
CA: 6VA CC: 4,8W |
|
3V320-08 |
Entrada=salida=G1/4 |
-20∼70 |
5 veces/segundo |
25,0(1,39) |
CA: 6VA CC: 4,8W |
|
3V310-10 |
Entrada=salida=G3/8 |
-20∼70 |
5 veces/segundo |
30,0(1,67) |
CA: 6VA CC: 4,8W |
|
3V320-10 |
Entrada=salida=G3/8 |
-20∼70 |
5 veces/segundo |
30,0(1,67) |
CA: 6VA CC: 4,8W |
|
3V410-15 |
Entrada=salida=G1/2 |
-5∼60 |
3 veces/segundo |
50,0(2,79) |
CA: 6VA CC: 4,8W |
|
3V420-15 |
Entrada=salida=G1/2 |
-5∼60 |
3 veces/segundo |
50,0(2,79) |
CA: 6VA CC: 4,8W |
