OueLeikai (OLK) 104 Serie Micro Push Button Valve es una válvula mecánica neumática compacta de 3/2 diseñada para precisión y eficiencia. A menudo se usa para detectar si algo se mueve, como la apertura y el cierre de una puerta o ventana, o para detectar piezas que se mueven dentro de una máquina. Las válvulas de 3 vías y 2 vías están disponibles en versiones No o NC. Válvula M104 M104 con varios interruptores de botón Se puede elegir. Las huellas se pueden elegir tres posiciones en interruptores de brazo largo, interruptores de brazo corto y interruptores de llave. Incluidos en dos posiciones, mantenidas en tres posiciones y tres posiciones momentáneas.
Su cuerpo liviano de aleación de aluminio garantiza la durabilidad mientras se mantiene un diseño elegante y moderno.
La válvula de botón Micro Push de 3 vías 104 está disponible en dos configuraciones: puerto lateral y puerto inferior, ofreciendo opciones de instalación flexibles para adaptarse a diferentes aplicaciones.
Para mayor comodidad, los accesorios de push-to-conecte incorporados permiten conexiones de tubería rápidas y sin problemas, eliminando la necesidad de adaptadores o accesorios adicionales. ¡Experimente una solución neumática perfecta y eficiente con la válvula mecánica de la serie 104!

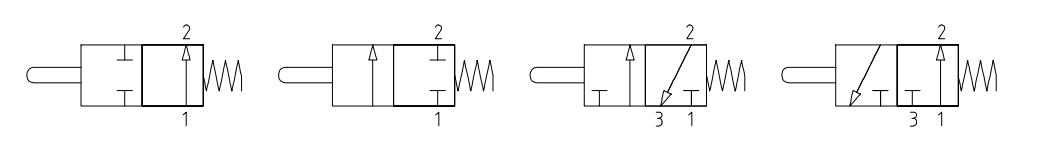

Símbolo de la serie M104:
|
Código de pedido |
||||||||||
|
M104 |
_ |
22 |
_ |
622 |
_ |
1 |
_ |
P |
_ |
F |
|
MODELO: |
Número de puertos |
Tipo de actuador |
Color de botón |
Tipo de puerto |
Función |
|||||
|
104 series microválvulas |
22: 2 posición 2 vías |
En blanco: tipo básico |
1: rojo |
L: puerto lateral |
A:NO |
|||||
|
32: 2 posición 3 vías |
623: Tipo de botón plano |
2: negro |
P: puerto inferior |
C: NC |
||||||
|
623: Tipo de botón convexo |
3: Verde |
|||||||||
|
625: Tipo de botón de hongos |
4: Amarillo |
|||||||||
|
627: interruptores de brazo largo |
||||||||||
|
628: Tipo de interruptores de teclas |
||||||||||
|
630: interruptores de brazo cortos |
||||||||||

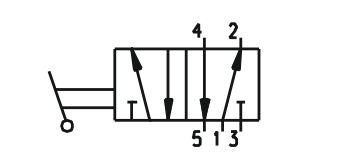

| Código de pedido | ||||||||
| M104 | _ | 52 | _ | 622 | _ | 1 | _ | P |
| MODELO: | Número de puertos | Tipo de actuador | Color de botón | Tipo de puerto | ||||
| 104 series microválvulas | 52: 2 posición 5way | En blanco: tipo básico | 1: rojo | L: puerto lateral | ||||
| 622: Tipo de botón plano | 2: negro | P: puerto inferior | ||||||
| 623: Tipo de botón convexo | 3: Verde | |||||||
| 625: Tipo de botón de hongos | 4: Amarillo | |||||||
| 627: interruptores de brazo largo | ||||||||
| 628: Tipo de interruptores de teclas | ||||||||
| 630: interruptores de brazo cortos | ||||||||

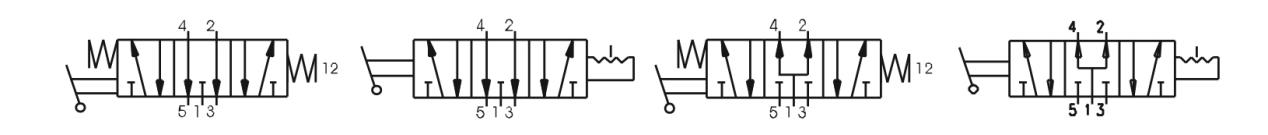

| Código de pedido | ||||||||||
| M104 | _ | 53 | _ | 33 | _ | 630 | _ | 0 | P | |
| MODELO: | Número de puertos | Tipo | Tipo de actuador | Tipo de puerto | ||||||
| 104 series microválvulas | 53: 3 posición 5 vías | 32: Centro de escape | 627: interruptores de brazo largo | 0: Tres posiciones momentáneas | L: puerto lateral | |||||
| 33: Centro de presión | 628: Tipo de interruptores de teclas | 1: interruptor mantenido por tres posiciones | P: puerto inferior | |||||||
| 630: interruptores de brazo cortos | ||||||||||
Serie 104 Parámetros generales de la válvula de botón micro Push Button
|
medio de trabajo |
Aire (filtrado a través de un filtro de más de 40 μm) |
|
Función |
No, NC |
|
Orificio efectivo |
Φ2.5 |
|
conector |
Push en conector de 4 mm |
|
Diámetro del puerto |
G1/8 |
|
Número de posiciones |
2/2 o 3/2 |
|
Caudal estándar nl/min |
90nl/min |
|
Presión de trabajo máxima |
10 bares |
|
Temperatura de trabajo ° C |
‘-5∼70 ℃ |
|
Material corporal |
aleación de aluminio |
|
Válvula M104: resumen de pedido para los tipos de botones |
||
|
622: Tipo de botón plano |
M104. 622. 1 |
1: rojo |
|
M104. 622. 2 |
2: negro |
|
|
M104. 622. 3 |
3: Verde |
|
|
M104. 622. 4 |
4.Ej un amor |
|
|
623: Tipo de botón convexo |
M104. 623. 1 |
1: rojo |
|
M104. 623. 2 |
2: negro |
|
|
M104. 623. 3 |
3: Verde |
|
|
M104. 623. 4 |
4.Ej un amor |
|
|
625: Tipo de botón de hongos |
M104. 625 |
|
|
627: interruptores de brazo largo |
M104. 627 |
Interruptor mantenido por dos posiciones |
|
M104. 627.0 |
0: Tres posiciones momentáneas |
|
|
M104. 627.1 |
1: interruptor mantenido por tres posiciones |
|
|
628: Tipo de interruptores de teclas |
M104.628 |
Interruptor mantenido por dos posiciones |
|
M104.628.0 |
0: Tres posiciones momentáneas |
|
|
M104.628.1 |
1: interruptor mantenido por tres posiciones |
|
|
630: interruptores de brazo cortos |
M104.630 |
Interruptor mantenido por dos posiciones |
|
M104.630.0 |
0: Tres posiciones momentáneas |
|
|
M104.630.1 |
1: interruptor mantenido por tres posiciones |
|
|
Panel de montaje |
M104.00 |
|
