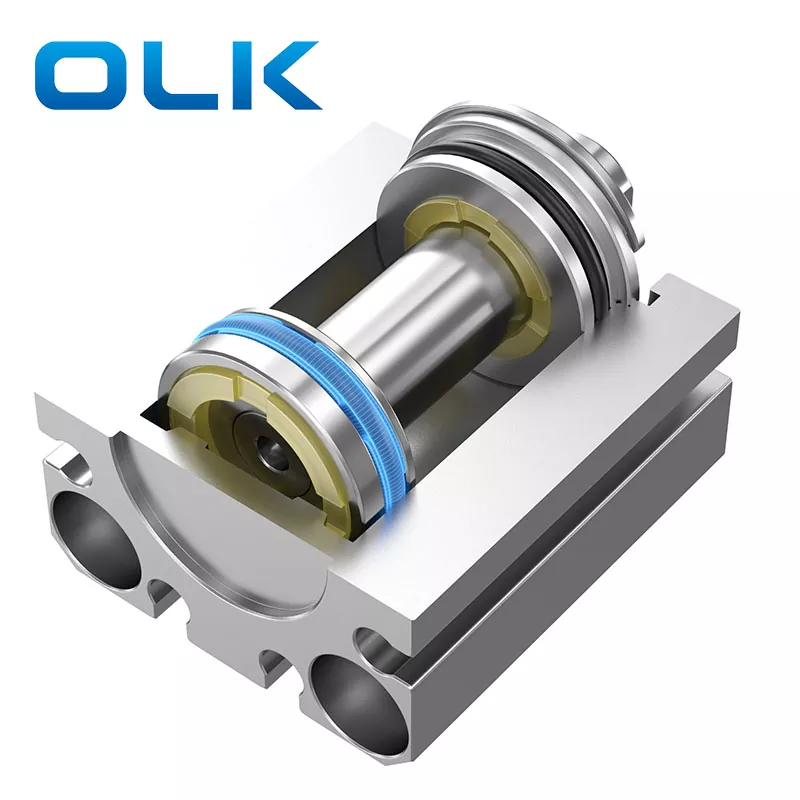

Cilindro de tipo delgado CQSB: especificaciones completas
La resistencia al impacto se ha mejorado en un 29% después de usar el tratamiento de oxidación dura. La pared interna de un cilindro de aluminio puro se fabrica a través de la tecnología de control de la computadora y la superficie de precisión calificada y pulida; Por lo tanto, exhibe un bajo coeficiente de fricción de superficie de aproximadamente 0.04, pero si lubricado esto puede reducirse a 0.02.
El anillo de sellado de baja resistencia incluye material NBR que posee una superficie lisa y resistente al desgaste, por lo tanto, el pistón puede deslizarse a través del anillo de sellado para mejorar y reducir bien y no puede pegarse. Proporciona un buen sistema de sellado; La barra del pistón no se somete a un movimiento desigual y varios anillos de sellado ofrecen el bloqueo de aire.
Las principales características del cilindro CQSB son las siguientes: en todas las direcciones, el control es muy preciso. Tiene ranuras de interruptor magnético con orificio de montaje en cuatro lados, esto proporciona flexibilidad para montar el producto de varias maneras.
Se utilizará en la industria de semiconductores, maquinaria automatizada, control de tensión y en el campo de la robótica.
|
Código de pedido: |
|
|
|
|
|
|
|
|
|
|
|
C |
D |
S |
B |
|
20 |
|
30 |
D |
M9n |
|
|
Modelo |
Imán |
|
Formulario de instalación |
Tipo |
Talla de orificio |
Tipo de hilo de puerto |
golpe de cilindro |
Acción |
Interruptor automático |
Número de interruptores automáticos |
|
|
En blanco: sin imán |
|
B: agujero de paso |
En blanco: neumático |
32: 32 mm |
En blanco: m hilo |
|
D: doble actuación |
En blanco: Withou Auto Switch |
En blanco: 2 |
|
|
D: con imán |
|
L: pie |
|
40: 40 mm |
F: accesorios incorporados en un toque |
|
S: Actuación individual, compresión de primavera |
|
S: 1 |
|
|
|
|
F: brida de varilla |
|
50: 50 mm |
|
|
T: Actuación individual, compresión de primavera |
|
N: N |
|
|
|
|
G: brida de la cabeza |
|
63: 63 mm |
|
|
|
|
|
|
|
|
|
D: Double Clevis |
|
80: 80 mm |
|
|
|
|
|
|
|
|
|
|
|
100: 100 mm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tamaño de orificio (mm) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
Modo de actuación |
Doble actuación/actuación individual: primavera presionada hacia atrás, primavera presionada |
|||||||||
|
Medio de trabajo |
Aire limpio |
|||||||||
|
Min. Presión de trabajo |
0.25 |
0.18 |
0.17 |
0.15 |
0.13 |
- |
||||
|
0.07 |
0.05 |
|||||||||
|
Máx. Presión de trabajo |
1.0 MPa |
|||||||||
|
Medio ambiente y temperatura del fluido |
Sin interruptor magnético: -10 ℃ --70 ℃； con interruptor magnético: -10 ℃ --60 ℃ |
|||||||||
|
Modo de amortiguación |
- |
|||||||||
|
Velocidad del pistón |
50-500 mm/s |
|||||||||
|
Tamaño de puerto |
M5x0.8 |
1/8. |
1/4. |
3/8. |
||||||
· Agrasar el orificio de los agujeros y el tornillo compartidos
· El interruptor magnético en miniatura se instala en la ranura del cilindro y no se expondrá fuera del cuerpo del cilindro.
