Los generadores de vacío CV Ouleikai (OLK) se utilizan para proporcionar el ambiente de vacío necesario para las boquillas o accesorios de succión. El puerto de entrada debe estar conectado al aire comprimido, mientras que la ventosa está conectada al puerto de vacío. Cuando el aire comprimido fluye desde el puerto de admisión al puerto de escape, se genera un vacío en el puerto de vacío. Esta fuerza de vacío se puede utilizar para adherir objetos, logrando tareas como fijarlos o sostenerlos, mejorando así la eficiencia operativa en la producción industrial.
Los generadores de vacío OLK CV tienen una estructura simple y una larga vida útil.
Características del generador de vacío serie CV:
1.Se puede utilizar un generador de vacío que utiliza aire comprimido para formar un vacío en combinación con una ventosa para transportar materiales.
2.Generadores de vacío con una amplia gama de tipos y rendimiento para satisfacer los requisitos de su aplicación. La serie CV es un generador de vacío de placas.
| Código de pedido |
||||
| CV | -- | 10 | H | S |
| Generador de vacío serie CV |
|
Diámetro de la boquilla (tamaño del orificio) | Presión de vacío alcanzada | Presión nominal de suministro de aire |
|
|
|
10: Φ1.0 | H:-88kpar tipo de presión | S:5 barras |
|
|
|
15: Φ1.5 |
|
|
|
|
|
20: Φ2.0 |
|
|

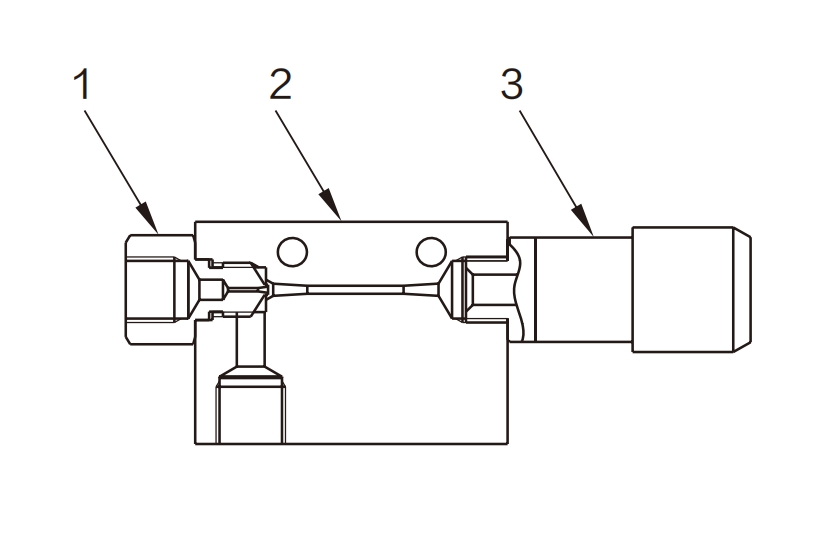

| NO. | Nombre | Material |
| 1 | Puerto de suministro | Latón |
| 2 | Cuerpo | Aluminio |
| 3 | Silenciador | POM |
|
medio de trabajo |
aire comprimido sin aceite |
|
Rango de presión de trabajo MPa(psi) |
0,1 ~ 0,6 |
|
Temperatura de trabajo °C |
0~60 (no congelar) |

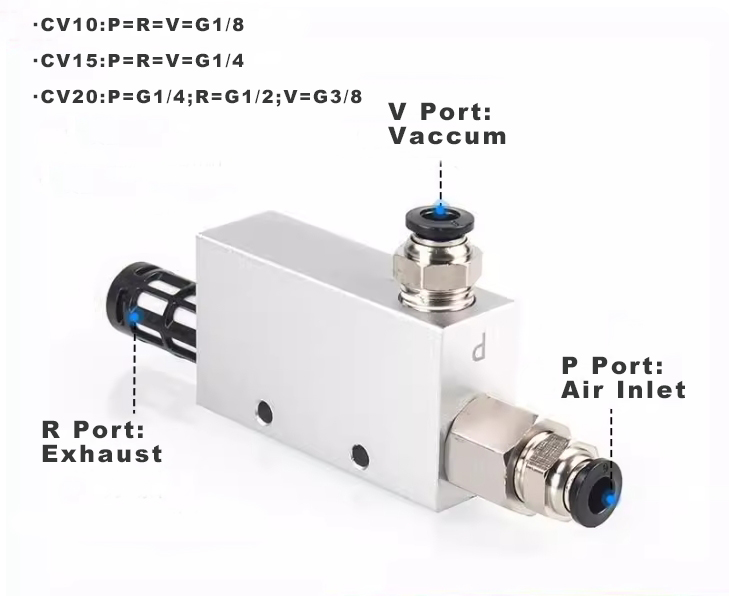

| Modelo | A | B | C | D | E | F | G | H | I | Puerto J/V: vacío | K | Puerto L/P: entrada de aire | O | P | Puerto silenciador/R: escape |
| CV10 | 45 | 33 | 16 | 10 | 8 | 14 | 20 | 4.5 | Φ4.2 | G1/8 | 10 | G1/8 | 14 | 90 | G1/8 |
| cv15 | 64 | 35 | 20 | 11 | 10 | 20 | 25 | 5 | Φ4.5 | G1/4 | 15 | G1/4 | 17 | 123.5 | G1/4 |
| CV20 | 85 | 40 | 30 | 15 | 13 | 28 | 32 | 7 | Φ6 | G3/8 | 20 | G1/4 | 17 | 165.5 | G1/2 |
|
modelo |
Diámetro de la boquilla mm |
Presión nominal MPa |
Flujo de succión R/min (ANR) |
Alcance la presión de vacío kPa |
Caudal de consumo de aire R/min(ANR) |
N.W(g) |
|

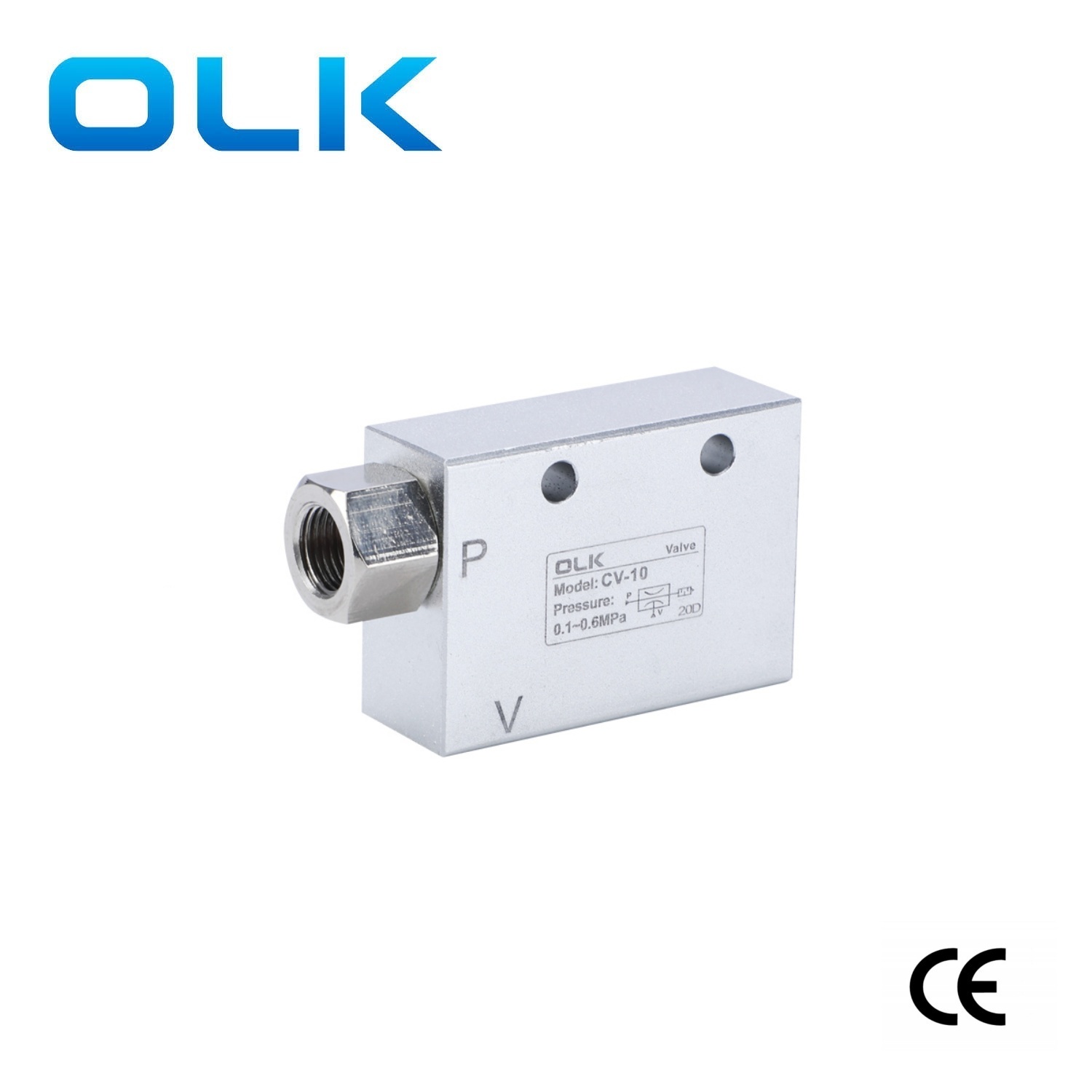

CV-10HS |
1 |
0.5 |
27 |
-0,92 |
44 |
80 |
|

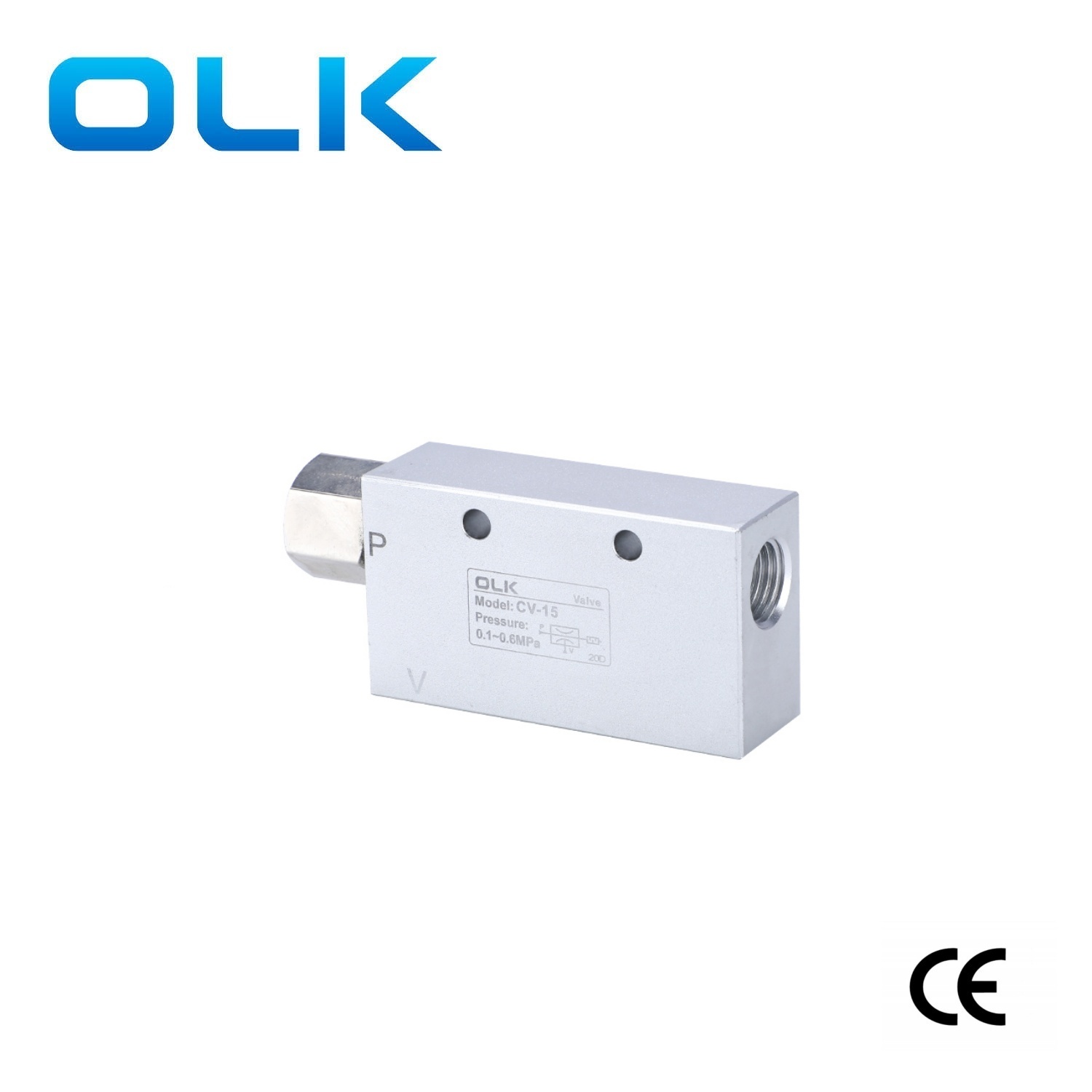

CV-15HS |
1.5 |
0.5 |
63 |
-0,92 |
100 |
140 |
|

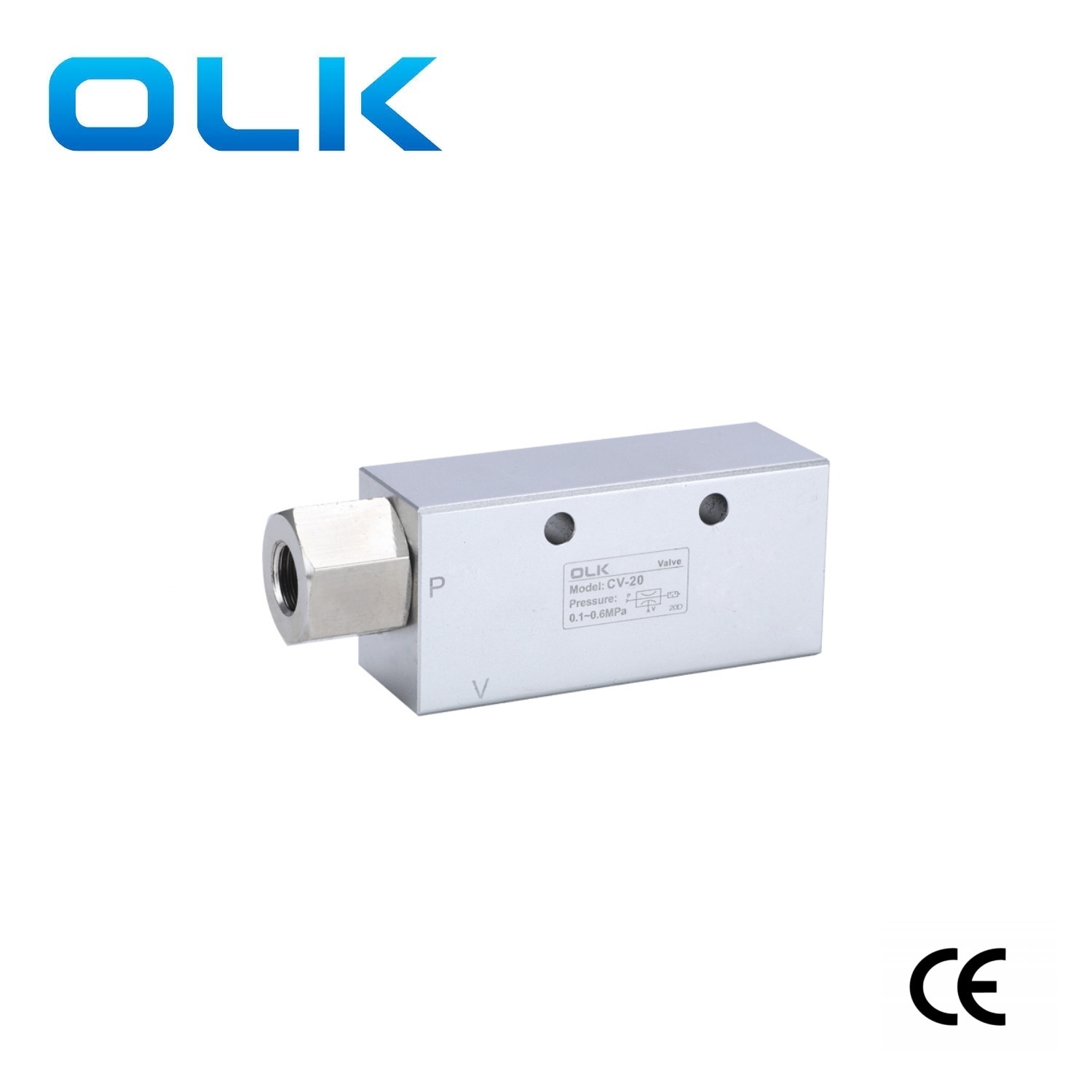

CV-20HS |
2 |
0.5 |
110 |
-0,92 |
180 |
350 |
Precauciones para el generador de vacío CV
1.El caudal del generador debe elegirse correctamente.
Si el caudal es demasiado grande y no adecuado, la diferencia de presión de vacío entre "succión activada" y "succión desactivada" no será clara.
Esto puede hacer que el interruptor de vacío no funcione correctamente.
Las válvulas lógicas de vacío también pueden tener el mismo problema. Preste especial atención y consulte las notas relacionadas compartidas anteriormente.
2.El suministro de aire al generador de vacío debe estar seco y limpio.
Entre el puerto de vacío y la ventosa, se debe instalar un filtro de vacío si es necesario.
No aspire agua y, especialmente, aceite, ya que podría bloquear la boquilla.
La salida del silenciador no debe estar bloqueada.
Si extiende el tubo de escape, tenga en cuenta que un escape deficiente puede provocar una caída de la presión de vacío.
3.A veces, el sistema de vacío conecta un tubo de soplado para ayudar a que la ventosa suelte la pieza de trabajo rápidamente.
En este caso, asegúrese de que la presión y el flujo de purga no sean demasiado altos.
Si es demasiado alta, puede hacer estallar el pistón de detección de presión y provocar que falle el generador.
¿Cuál es la diferencia entre un generador de vacío y una bomba de vacío?
Una bomba de vacío crea una presión negativa en el puerto de succión y expulsa directamente a la atmósfera. Elimina el gas manteniendo una gran diferencia de presión entre la entrada y la salida.
Un generador de vacío utiliza el flujo de aire comprimido para crear un vacío.
¿Qué accesorios se necesitan para el generador de vacío CV?
Un silenciador y dos racores.
¿Por qué no existe un parámetro de fuerza de succión independiente?
La fuerza de succión depende tanto del nivel de vacío del generador como del tamaño de la ventosa.
Fórmula: Presión × Área = Fuerza.
El tamaño de la ventosa es fijo, pero el nivel de vacío cambia con el generador y el caudal. Consulte la explicación del parámetro para obtener más detalles.
¿Por qué no se puede alcanzar el vacío máximo?
Si el flujo de succión es demasiado pequeño, no puede superar las fugas, lo que provoca una caída de presión. También puede deberse a un suministro insuficiente de aire al generador.
Si el generador ya alcanza el vacío máximo pero la succión aún es débil, es posible que la ventosa sea demasiado pequeña. Reemplazar el generador no aumentará la succión en este caso.
¿Qué generador de vacío tiene una succión más fuerte?
Un generador en sí no tiene un parámetro de "fuerza de succión", sólo un nivel máximo de vacío.
El vacío máximo no es igual al vacío real. La verdadera diferencia entre modelos es el caudal de vacío.
Fuerza de succión = Vacío × Área de la ventosa. Es la combinación del generador y la ventosa la que determina la succión.
Si el caudal de vacío de un generador es demasiado bajo para la aplicación, el nivel de vacío caerá y la succión no será suficiente. En ese caso, deberías elegir
|
Artículo |
Bomba de vacío |
Generador de vacío |
|
vacío máximo |
Hasta 101,3 kPa (puede alcanzar el valor máximo al mismo tiempo) |
Hasta 88 kPa (no se puede alcanzar el valor máximo al mismo tiempo) |
|
Tasa de flujo de succión |
muy grande |
No grande |
|
Estructura |
Complejo |
Simple |
|
Volumen |
Grande |
Pequeñito |
|
Peso |
Pesado |
Muy claro |
|
Vida útil |
Con partes móviles; relativamente largo |
Sin partes móviles; larga vida útil |
|
Consumo de energía |
relativamente alto |
relativamente alto |
|
Precio |
Alto |
Bajo |
|
Instalación |
Inconveniente |
Conveniente |
|
Mantenimiento |
Requerido |
No requerido |
|
Integración con accesorios |
Difícil |
Fácil |
|
Generación y liberación de vacío |
Lento |
Rápido |
|
Pulsación de presión de vacío |
Con pulsación, se requiere tanque de vacío. |
Sin pulsaciones, no se requiere tanque de vacío |
|
Campos de aplicación |
Adecuado para operación continua de alto flujo; no apto para arranques/paradas frecuentes; mejor para uso centralizado |
Requiere suministro de aire comprimido; adecuado para operaciones intermitentes de bajo flujo; mejor para uso distribuido; El material se puede modificar para lograr resistencia al calor y a la corrosión. |
