Transmisores Relé Neumático-eléctrico

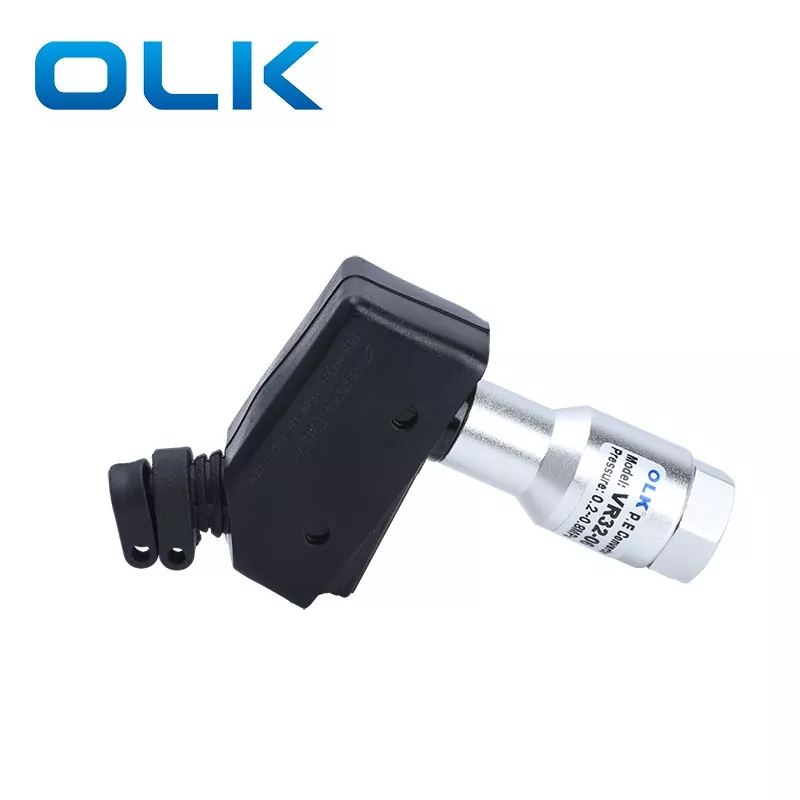

Transmisores OLK Relé neumático-eléctrico La serie SMC TIPO VR3200 es un interruptor de presión que convierte señales neumáticas en señales eléctricas. Consta de cinco partes principales: un microinterruptor, resorte, pistón, cuerpo y tapa. La presión de funcionamiento es de 0,1-1,0 MPa VR3200 Las interfaces roscadas de precisión neumático-eléctrica no se pelan fácilmente. Ambos extremos están equipados con tapones antipolvo y el uso de una cubierta protectora especial los hace más duraderos y prolonga su vida útil.

Símbolo:

Aplicaciones de los interruptores de presión:

1. Detección de presión del cilindro: el interruptor de presión neumático detecta la presión en los cilindros.

2. Confirmación de vacío en brazos robóticos: cerca de la ventosa de un brazo robótico en un transportador automático, el interruptor confirma la succión.

3. Detección de fugas de gas: utilizando un sensor de baja presión, el interruptor detecta pequeños cambios de gas para medir las fugas.

4. Gestión de la presión de suministro: al conectar un interruptor de presión a un regulador en un sistema neumático, la presión de suministro se puede configurar en función del valor de presión mostrado. Durante el funcionamiento, el valor mostrado muestra si la presión de suministro es anormal. Por ejemplo, en una línea de producción de lavado, varios presostatos de fluido controlan el suministro de agua, aceite, etc. En los cilindros hidráulicos, los presostatos confirman la fuerza del martillo.

5. Detección de posición: Un interruptor de presión digital detecta la contrapresión de la boquilla para confirmar la posición de las piezas de trabajo.

6. Control del flujo de aire

7. Monitoreo de obstrucción del filtro: un sensor de presión diferencial mide la diferencia de presión en ambos lados del filtro. Una diferencia mayor indica más obstrucción. Según el estado de obstrucción, el filtro se puede limpiar o reemplazar.

8. Detección de nivel de líquido: un sensor de presión diferencial detecta los niveles de líquido sellando el puerto de aire inferior. A medida que cambia el nivel del líquido, la presión neta en la tubería vertical conectada cambia, lo que permite la detección del nivel.

Transmisores serie SMC tipo VR320: Relé neumático-eléctrico Parámetros generales

Preguntas frecuentespara convertidor electroneumático VR32:

1.¿Puede su relé electroneumático VR32 reemplazar directamente el VR3200 o VR3201 de SMC?

Sí. La serie VR32 de OLK es totalmente compatible con la serie SMC VR3200/3201 en términos de dimensiones de montaje, tamaño de puerto (1/8") y rendimiento eléctrico. Es un reemplazo 100% directo con un precio más competitivo. ¡Reemplazo VR3200 rentable!

2. ¿Cuál es la diferencia entre un convertidor VR32 y un presostato?

El VR32 es un relé neumático-eléctrico mecánico diseñado para convertir una señal neumática en una señal de contacto eléctrica. Es simple y duradero, y se utiliza principalmente para detectar el estado de "Aire ON/OFF" o la confirmación de carrera. Los interruptores de presión, por otro lado, suelen contar con pantallas digitales y escalas de ajuste precisas para monitorear valores de presión específicos.

3. ¿Cuáles son los escenarios de aplicación típicos de los convertidores neumático-eléctricos VR32?

Relé de detección de posición del cilindro:

Detección del límite de carrera del cilindro: cuando el cilindro alcanza el límite, la presión aumenta y VR32 envía una señal al PLC, lo que indica a la máquina que continúe con el siguiente paso.

Interbloqueo de seguridad: La máquina solo arrancará cuando la presión del aire alcance el estándar y el circuito esté conectado.
