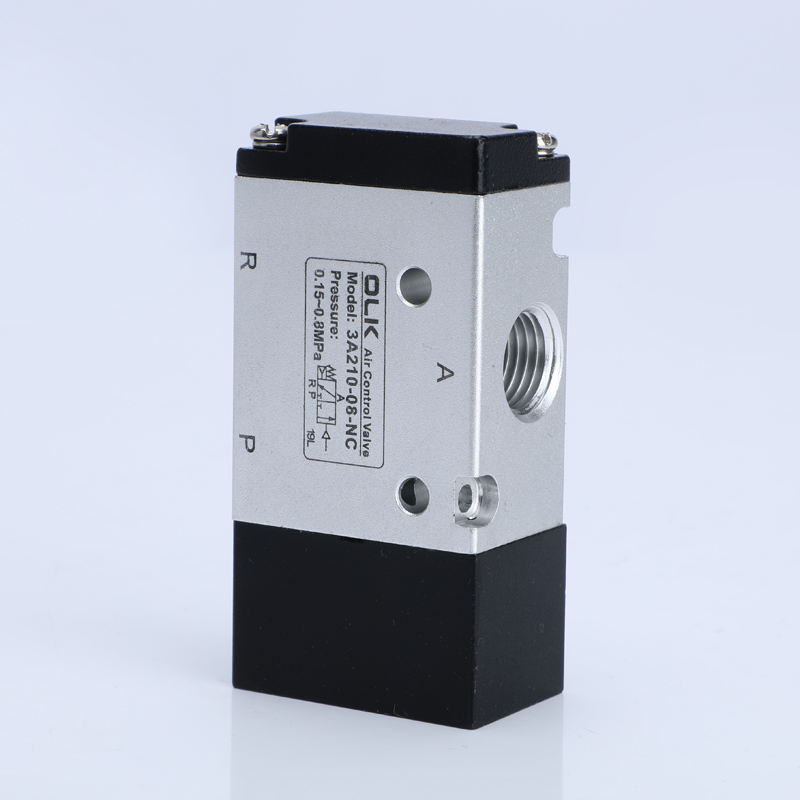

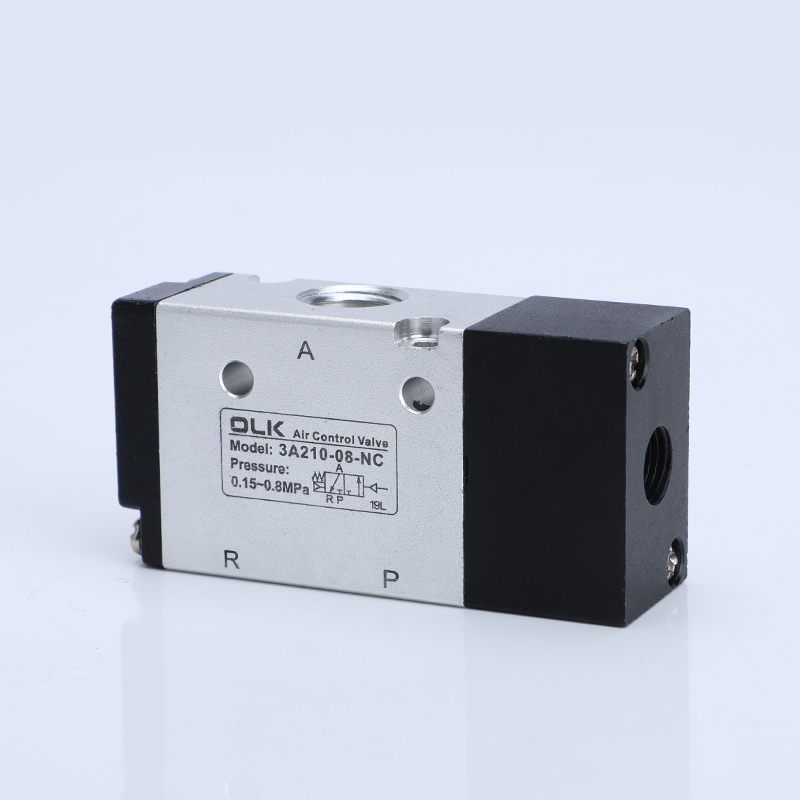

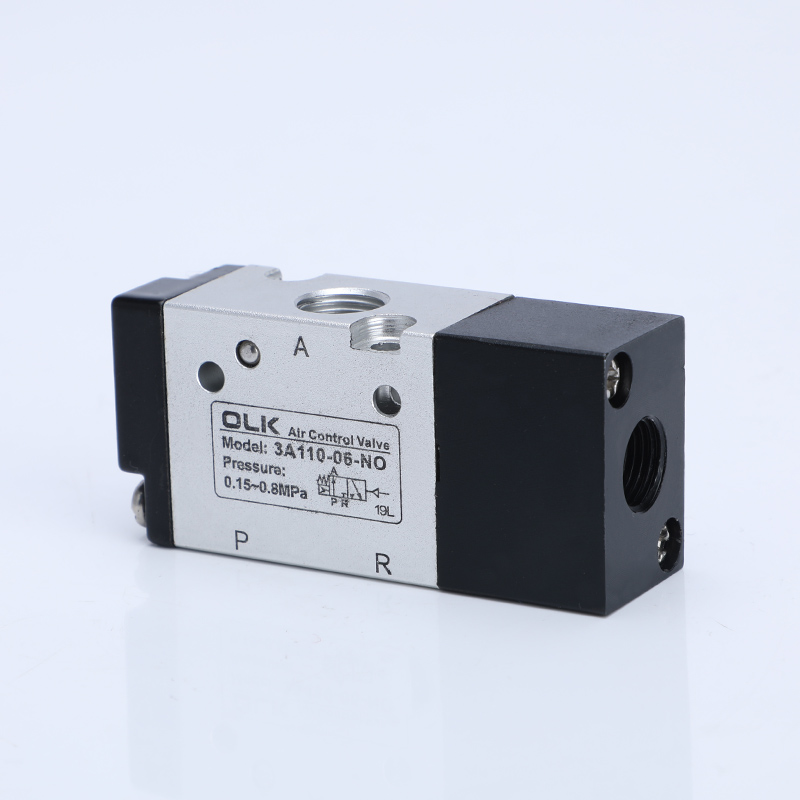

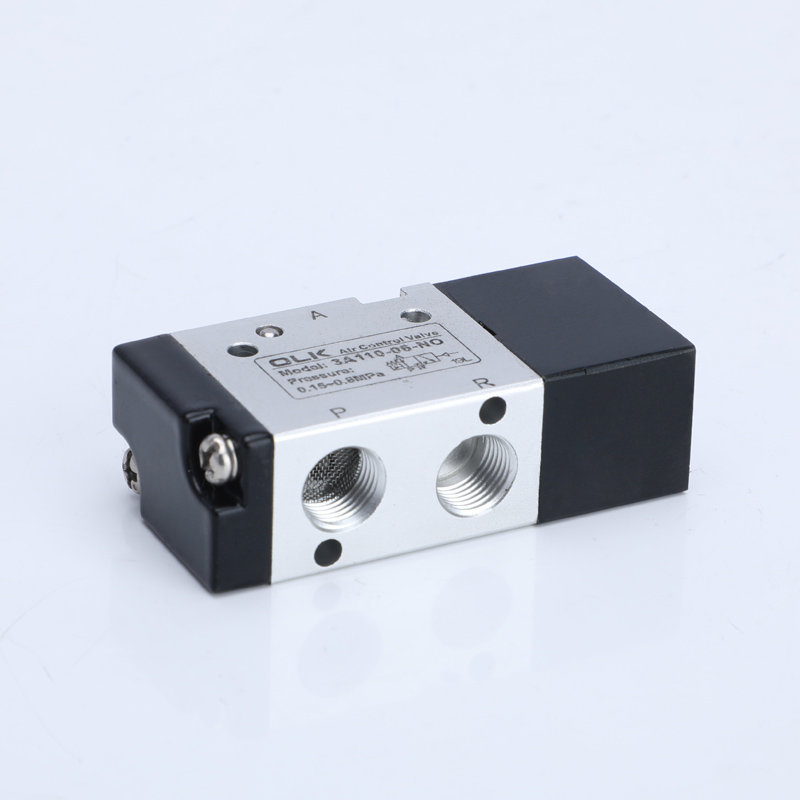

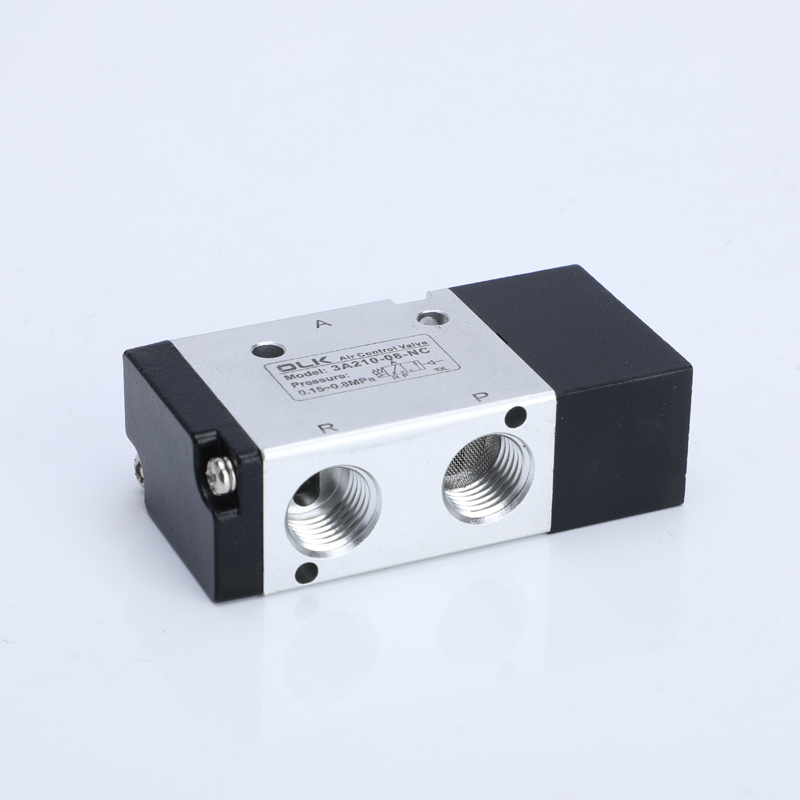

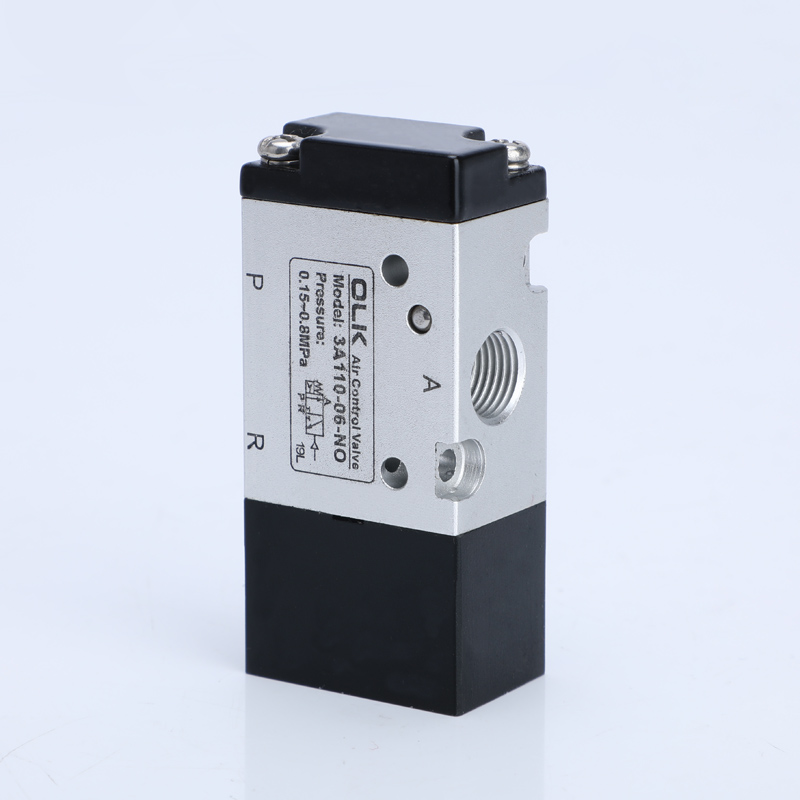

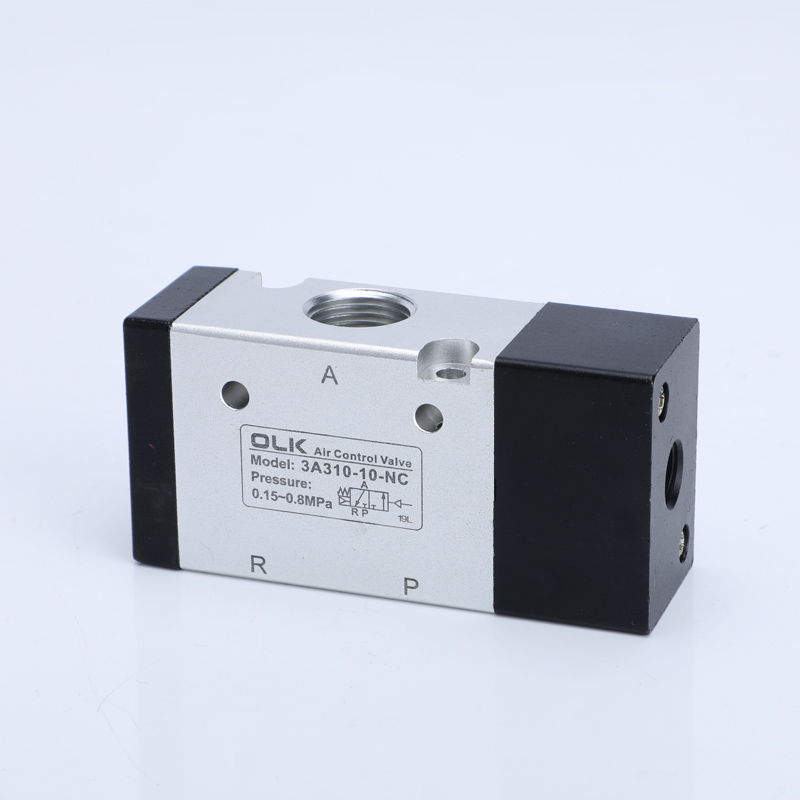

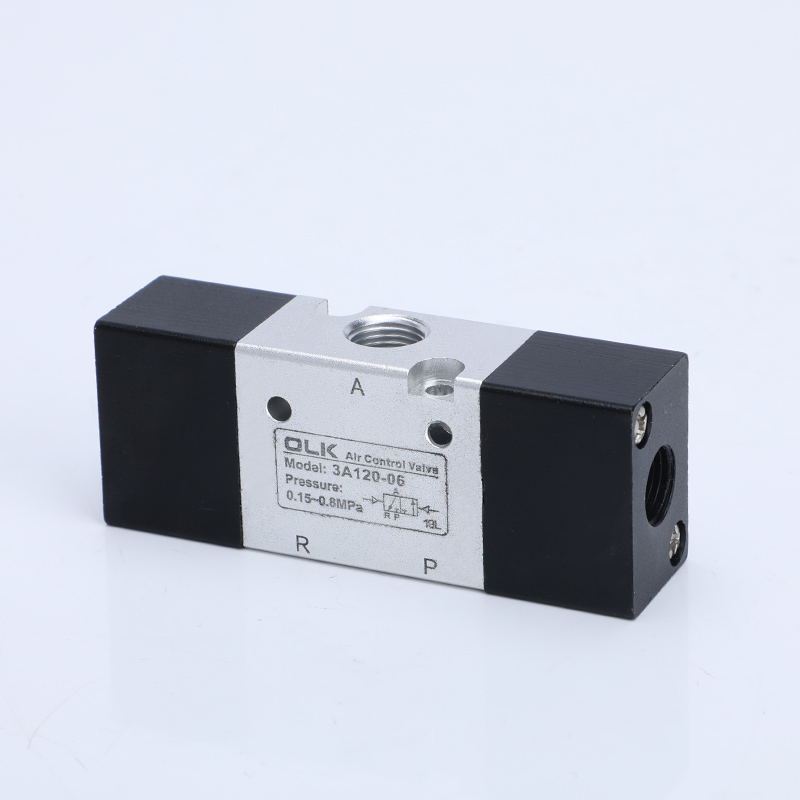

La válvula direccional de fluido de control neumático de 3 vías de la válvula de control de aire serie 3A es una válvula direccional de fluido adecuada para aire como medio de trabajo.
El producto tiene una presión de aire de arranque baja, con un tipo de control de cabezal único con restablecimiento por resorte y un tipo de control de cabezal doble con función de memoria de posición.
El orificio interior se procesa con tecnología especial, lo que resulta en una baja resistencia a la fricción, sin necesidad de lubricación con aceite, un ciclo de vida estable y una larga vida útil.
La estructura es ligera y fácil de instalar.
Los fabricantes de Ouleikai (OLK) ofrecen servicios de cuerpos de válvulas personalizados, lo que permite diferentes tratamientos superficiales de la válvula.
Las válvulas de control de aire de 3 vías y válvulas de control de flujo de la serie 3A se utilizan ampliamente en equipos de automatización de embalaje, control de robots, sistemas de aire comprimido y otros campos.
SÍMBOLO:
Código de pedido
3A
3
10
08
NO
MODELO
CÓDIGO
TIPO DE VÁLVULA
TAMAÑO DEL PUERTO
TIPO DE ACTUACIÓN
3A: válvula de 3 vías de 2 posiciones
Serie 1:100
10: simple efecto
06:G1/8
NO: Normalmente abierto
Serie 2:200
20: doble acción
08:G1/4
NC: Normalmente cerrado
Serie 3:300
10:G3/8
1. Estructura tipo pistón con excelente sellado y rendimiento de respuesta.
2. Control neumático de doble cabezal con función de memoria.
3. Orificios internos procesados con técnicas especiales, lo que da como resultado una baja resistencia a la fricción, una baja presión de arranque y una vida útil prolongada.
4. No requiere lubricación con aceite.
5. Fácil instalación con múltiples posiciones de montaje.
6. Puede integrarse con el conjunto de válvula de placa base, lo que ahorra espacio de instalación.
|
medio de trabajo |
Aire (filtrado a través de un filtro de más de 40 μm) |
|
Acción |
control de aire externo |
|
lubricante |
innecesario |
|
Rango de presión de trabajo MPa(psi) |
0,15∼0,8(21~114) |
|
Resistencia a la presión garantizada |
tipo de hilo |
|
Temperatura de trabajo °C |
-20∼70 |
|
Frecuencia máxima de funcionamiento |
5 veces/segundo |
|
Material del cuerpo |
aleación de aluminio |
|
modelo |
Diámetro del puerto |
numero de posiciones |
Área de sección transversal efectiva mm² (valor CV) |
|
3A110-M5 |
M5 |
Dos posiciones de tres vías |
5,5(0,3) |
|
3A120-M5 |
M5 |
Dos posiciones de tres vías |
5,5(0,3) |
|
3A110-06 |
G1/8 |
Dos posiciones de tres vías |
12,0(0,67) |
|
3A120-06 |
G1/8 |
Dos posiciones de tres vías |
12,0(0,67) |
|
3A210-06 |
G1/8 |
Dos posiciones de tres vías |
14,0(0,7) |
|

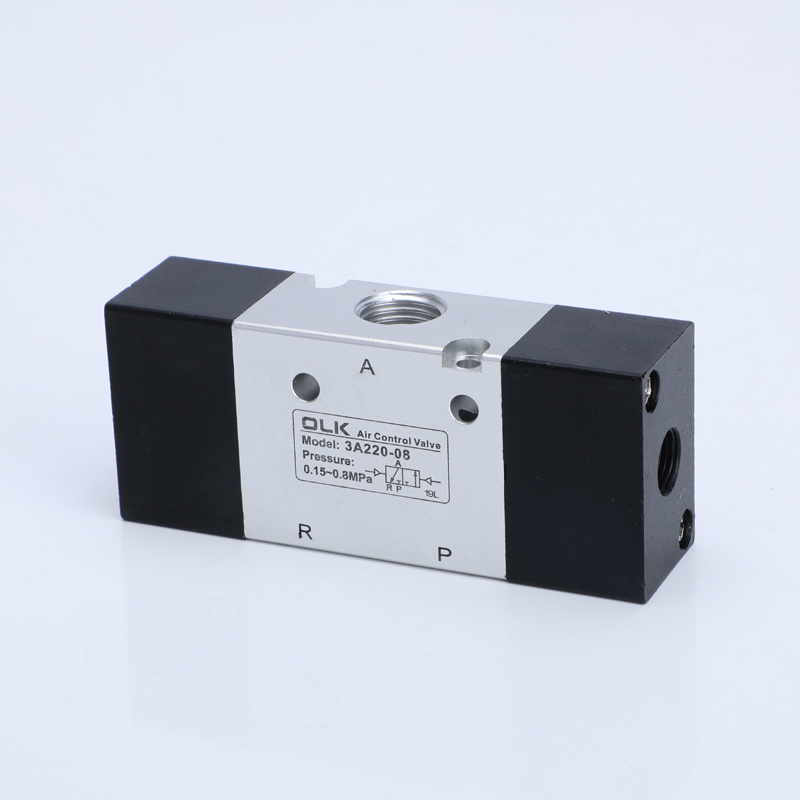

3A220-06 |
G1/8 |
Dos posiciones de tres vías |
14,0(0,7) |
|
3A210-08 |
G1/4 |
Dos posiciones de tres vías |
16,0(0,89) |
|
3A220-08 |
G1/4 |
Dos posiciones de tres vías |
16,0(0,89) |
|
3A310-08 |
G1/4 |
Dos posiciones de tres vías |
25,0(1,39) |
|
3A320-08 |
G1/4 |
Dos posiciones de tres vías |
25,0(1,39) |
|
3A310-10 |
G3/8 |
Dos posiciones de tres vías |
30,0(1,67) |
|
3A320-10 |
G3/8 |
Dos posiciones de tres vías |
30,0(1,67) |
|

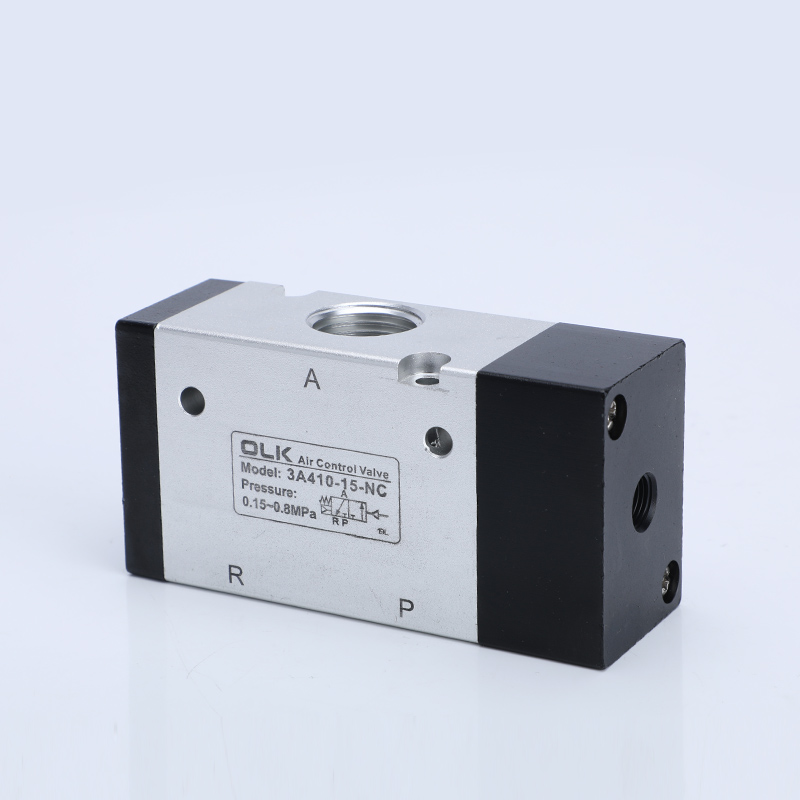

3A410-15 |
G1/2 |
Dos posiciones de tres vías |
50,0(2,79) |
|
3A420-15 |
G1/2 |
Dos posiciones de tres vías |
50,0(2,79) |
Preguntas frecuentes:
¿Se puede cambiar la serie 3A en campo a NO o NC?
Generalmente no se recomienda el auto-reemplazo porque las diferencias estructurales en NO/NC se relacionan con el ajuste, la orientación del resorte, etc.
Recomendaciones: borre la selección NO o NC al realizar el pedido
Si es necesario cambiar el modelo, se puede reemplazar el cuerpo de la válvula o se puede reemplazar toda la válvula para garantizar la confiabilidad.
¿La válvula neumática serie 3A NO/NC significa lo mismo que la válvula solenoide NO/NC?
Coherente en significado:NO=normalmente abierto /NC=normalmente cerrado
Sin embargo, la válvula de control neumática funciona mediante la señal de presión de aire y la válvula solenoide funciona mediante la fuerza del solenoide de la bobina. Los dos principios son diferentes.
¿La Serie 3A NO/NC admite la certificación CE?
OLK Disponible en: Certificación CE (EMC+LVD)

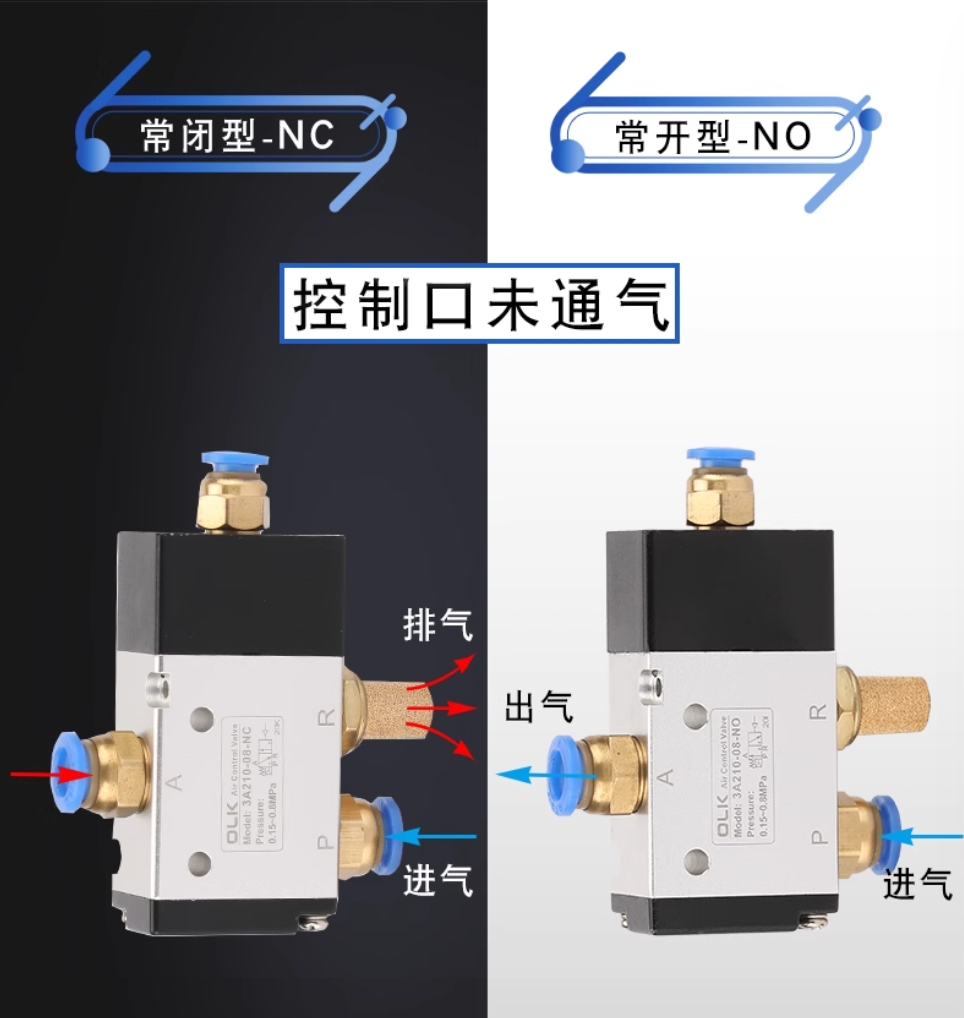

¿Cuál es la diferencia entre NO y NC de la serie 3A?
NC (normalmente cerrada): la válvula se cierra cuando no hay aire y solo se puede abrir después de ser accionada por señal/presión de aire.
NO (normalmente abierta): la válvula se mantiene abierta de forma natural cuando no se respira, y se cierra tras recibir la señal.
