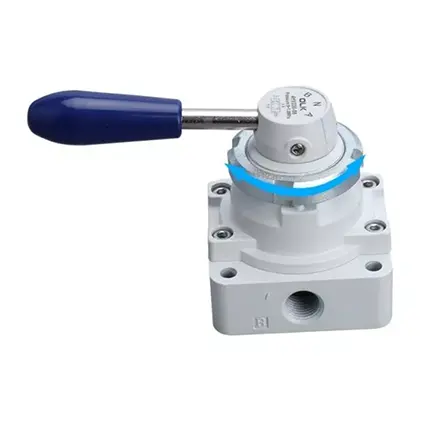

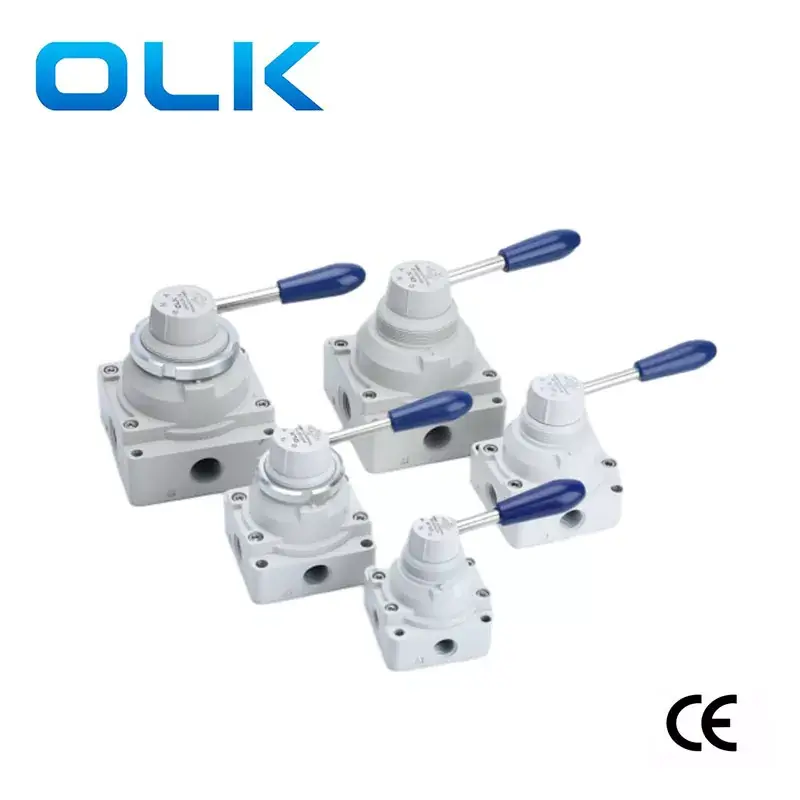

La válvula manual Ouleikai (OLK) serie 4HV de dos vías, cuatro puertos/tres vías y cuatro puertos se activa girando la palanca manual, lo que ofrece una buena sensación táctil y un funcionamiento suave.
La válvula manual 4HV presenta una gran área de flujo efectivo y una baja pérdida de presión, lo que ayuda a reducir el consumo de energía y mejorar la eficiencia durante la transferencia de fluidos. Además, ofrece dos tipos de instalación para que los usuarios elijan: instalación en panel e instalación inferior, con tuercas de montaje incluidas para la instalación en panel.
En general, la válvula manual Ouleikai (OLK) 4HV es una válvula de control fácil de usar y de alto rendimiento ampliamente utilizada en diversos sectores industriales. Para obtener información más detallada sobre la válvula manual 4HV, se recomienda consultar el manual del producto relacionado o hablar con personal técnico profesional.
1. Giro suave y ligero con buena sensación táctil y posicionamiento preciso:
2. Gran área de flujo efectivo con baja pérdida de presión;
3. Gran área de flujo efectivo;
4. Dos métodos de instalación disponibles: instalación en panel e inferior. La instalación del panel viene con tuercas de montaje.
|
Código de pedido |
|||||
|
4HV |
2 |
30 |
__ |
8 |
S |
|
Modelo |
serie |
posición |
|
Tamaño del puerto |
Tipo de instalación: |
|
4HV: válvula giratoria manual serie 4HV |
Serie 2:200 |
Puerto 24:2/4 |
|
06:PT1/8 |
Blanco |
|
|
Serie 3:300 |
Puerto 34:3/4 |
|
08:PT1/4 |
S: Montaje en panel (con tuerca de válvula) |
|
|
Serie 4:400 |
|
|
10:PT3/8 |
|
|
|
|
|
|
15:PT1/2 |
|
|
|
|
|
|
20:PT3/4 |
|
|
medio de trabajo |
Aire (filtrado a través de un filtro de más de 40 μm) |
|
Acción |
control manual |
|
lubricante |
innecesario |
|
Rango de presión de trabajo MPa(psi) |
0∼1,0(~145) |
|
Resistencia a la presión garantizada |
1,5 MPa (215 psi) |
|
Temperatura de trabajo °C |
-20∼70 |
|
modelo |
Diámetro del puerto |

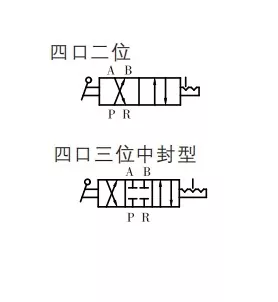

numero de posiciones |
Área de sección transversal efectiva mm² (valor CV) |
|
4HV210-06 |
PT1/8 |
2 posiciones 4 vías |
14,0(0,78) |
|
4HV230-06 |
PT1/8 |
tres cuatro caminos |
14,0(0,78) |
|
4HV210-08 |
PT1/4 |
2 posiciones 4 vías |
14,0(0,78) |
|
4HV230-08 |
PT1/4 |
tres cuatro caminos |
14,0(0,78) |
|
4HV310-08 |
PT1/4 |
2 posiciones 4 vías |
30,0(1,67) |
|
4HV330-08 |
PT1/4 |
tres cuatro caminos |
30,0(1,67) |
|
4HV310-10 |
PT3/8 |
2 posiciones 4 vías |
33,0 (1,83) |
|
4HV330-10 |
PT3/8 |
tres cuatro caminos |
33,0 (1,83) |
|
4hv410-15 |
PT1/2 |
2 posiciones 4 vías |
88,0(4,89) |
|
4HV430-15 |
PT1/2 |
tres cuatro caminos |
88,0(4,89) |
|
4hv410-20 |
PT3/4 |
2 posiciones 4 vías |
95,0(5,27) |
|
4HV430-20 |
PT3/4 |
tres cuatro caminos |
95,0(5,27) |
|

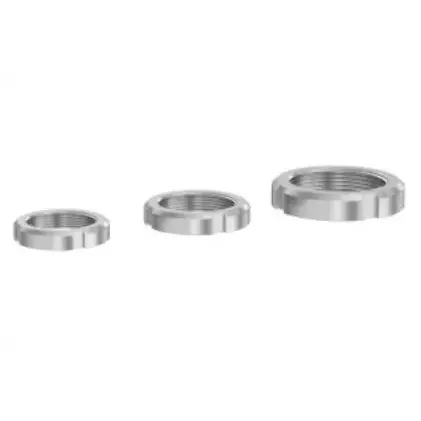

Modelo: |
Hilo: |
|
4HV200 |
M35X1.5 |
|
4HV300 |
M40X1.5 |
|
4HV400 |
M52X1.5 |
|
|
|
|
Válvulas rotativas manuales neumáticas OLK – Comparación de 5 modelos |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
modelo viejo |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Posición |
2 posiciones 4 vías |
|
3 posiciones 4 vías |
|
3 posiciones 4 vías |
|
3 posiciones 4 vías |
|
3 posiciones 4 vías |
|
|
3 posiciones 4 vías |
|
|
|
|
|
|
|
|
|
Tamaño del puerto |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Características del producto |
Montaje en panel |
|
A: Interfaz cuadrilátera B: Interfaz de dos lados, con atenuación del sonido en la parte inferior |
|
|
|
|
|
En blanco: un orificio en un lado L: dos orificios en lados opuestos; D: cuatro orificios en la parte inferior; |
|
|
|
|
|
|
|
|
|
|
|
|
Manejar |
Mango extraíble |
|
Mango extraíble |
|
Mango extraíble |
|
Asas de plástico/no extraíbles. |
|
Mango extraíble, mango anti-escaldaduras |
|
|
|
|
|
|
|
|
|
|
|
|
Dimensiones de la base |
Serie 200: 62mm |
|
61,3 milímetros |
|
74 milímetros |
|
74 milímetros |
|
55mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
¿Cuál es la característica de la válvula de control manual 4HV?
La válvula manual 4HV se puede montar en panel.
¿Cuántas posiciones se pueden seleccionar en la válvula manual 4HV?
Se pueden seleccionar dos tipos de 2 posiciones y 4 vías y de 3 posiciones y 4 vías.
