3. Orificios internos procesados con técnicas especiales, lo que da como resultado una resistencia a la fricción mínima y una vida útil prolongada.
Válvula manual serie 3R SÍMBOLO:
| Código de pedido: |
|||
| 3R | 2 | 10 | 08 |
| MODELO: | SERIE: | FUNCIÓN: | TAMAÑO DEL PUERTO: |
| 3R: válvula manual de 3/2 vías | Serie 1:100 | POSICIÓN 10:2 | Serie 100:06:G1/8 |
|
|
Serie 2:200 |
|
Serie 200:06:G1/8 |
|
|
3:300 series |
|
Serie 200:08:G1/4 |
|
|
|
|
Serie 300:08:G1/8 |
|
|
|
|
Serie 300:10:G3/8 |
1. Operación manual, coaxial con el eje para un posicionamiento fácil y preciso, asegurando confiabilidad.
2. Estructura tipo pistón con excelente sellado, tamaño compacto, peso ligero y fácil montaje.
3. Orificios internos procesados con técnicas especiales, lo que da como resultado una resistencia a la fricción mínima y una vida útil prolongada.
4. No requiere lubricación con aceite.
5. Fácil instalación con múltiples posiciones de montaje, lo que facilita un uso conveniente.
|
medio de trabajo |
Aire (filtrado a través de un filtro de más de 40 μm) |
|
Acción |
Acción directa manual |
|
numero de posiciones |
Dos posiciones de tres vías |
|
lubricante |
innecesario |
|
Rango de presión de trabajo MPa(psi) |
0~0,8(0~114) |
|
Resistencia a la presión garantizada |
tipo de hilo |
|
Temperatura de trabajo °C |
-20∼70 |
|
Material del cuerpo |
aleación de aluminio |
|
modelo |
Diámetro del puerto |
Válvula manual 3R de 3 vías Parámetros generales |
|
3R110-M5 |
M5 |
5,5(0,3) |
|

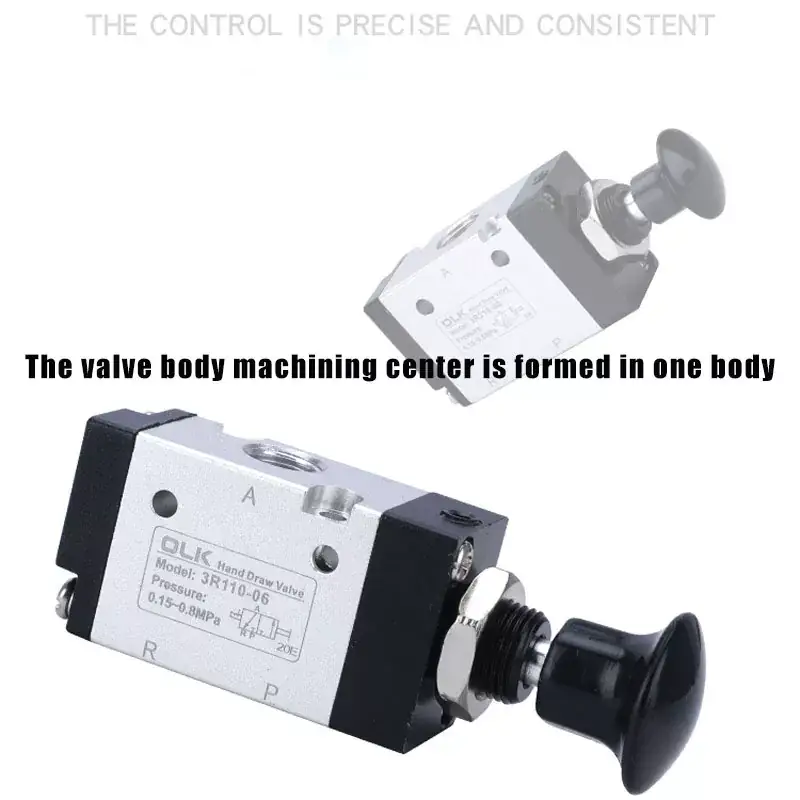

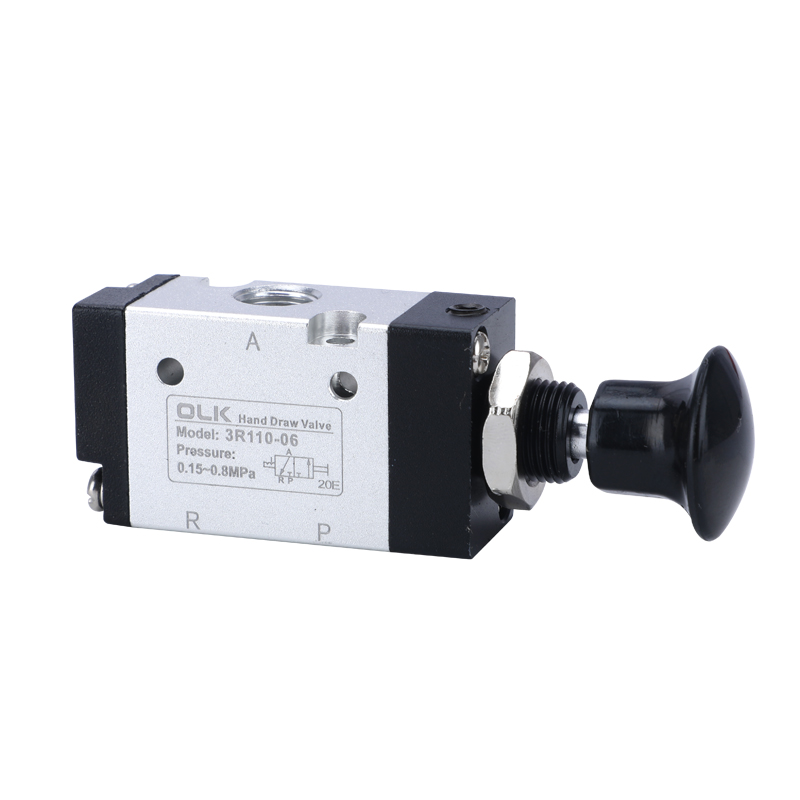

3R110-06 |
G1/8 |
12,0(0,67) |
|
3R210-06 |
G1/8 |
14,0(0,78) |
|

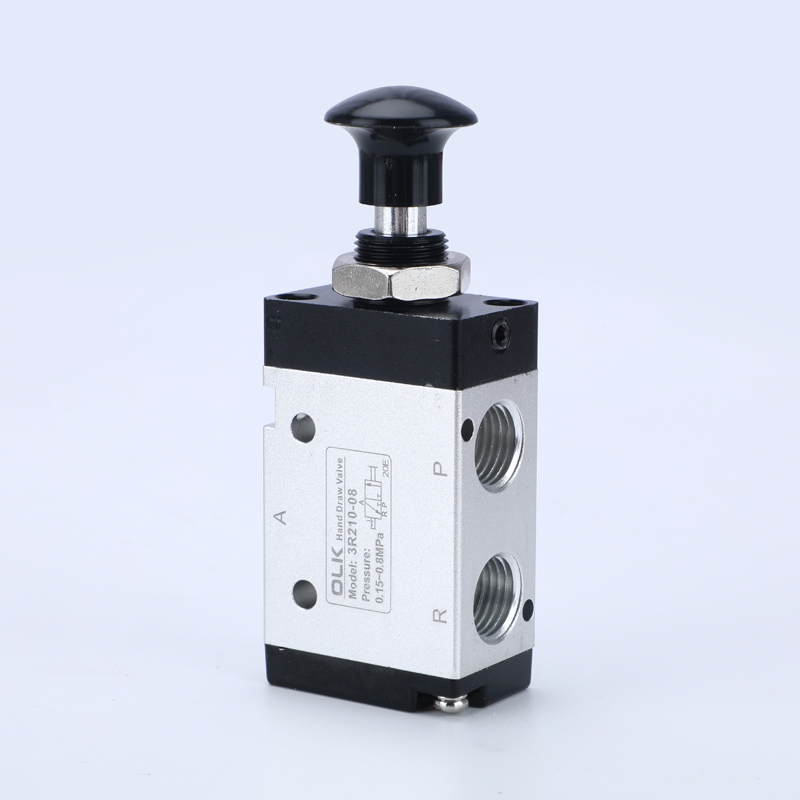

3R210-08 |
G1/4 |
16,0(0,89) |
|
3R310-08 |
G1/4 |
25,0(1,39) |
|

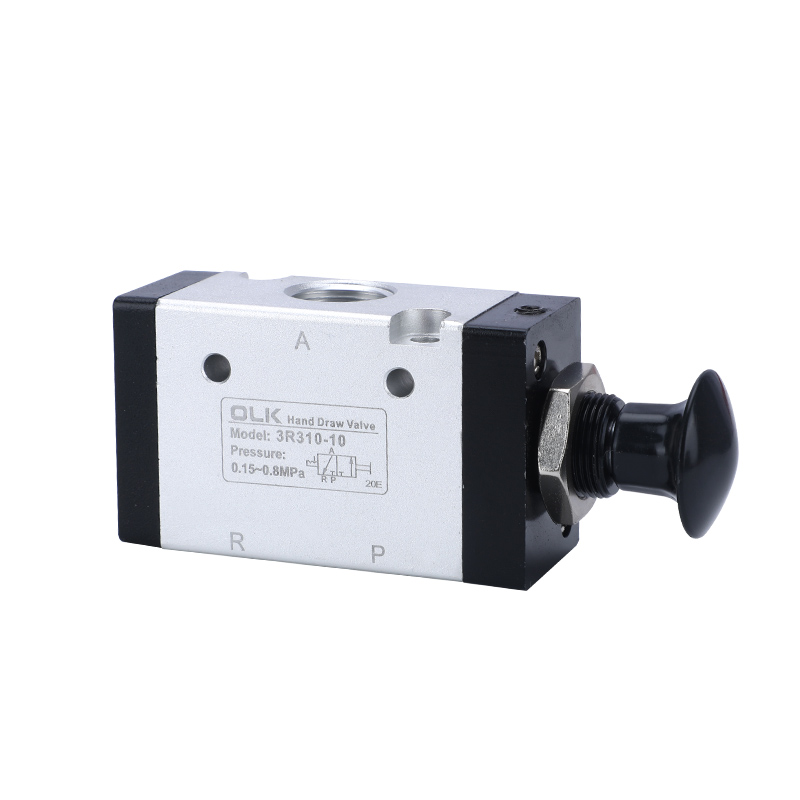

3R310-10 |
G3/8 |
30,0(1,67) |
Preguntas frecuentes:
¿Cuál es el funcionamiento de la válvula de tracción 3R?
La válvula de tracción manual 3R funciona con un mecanismo de reinicio manual.
¿Cuántos tipos hay en la válvula manual de tracción?
Válvula manual 3R (3 VÍAS) yválvula manual 4R (5 VÍAS).
