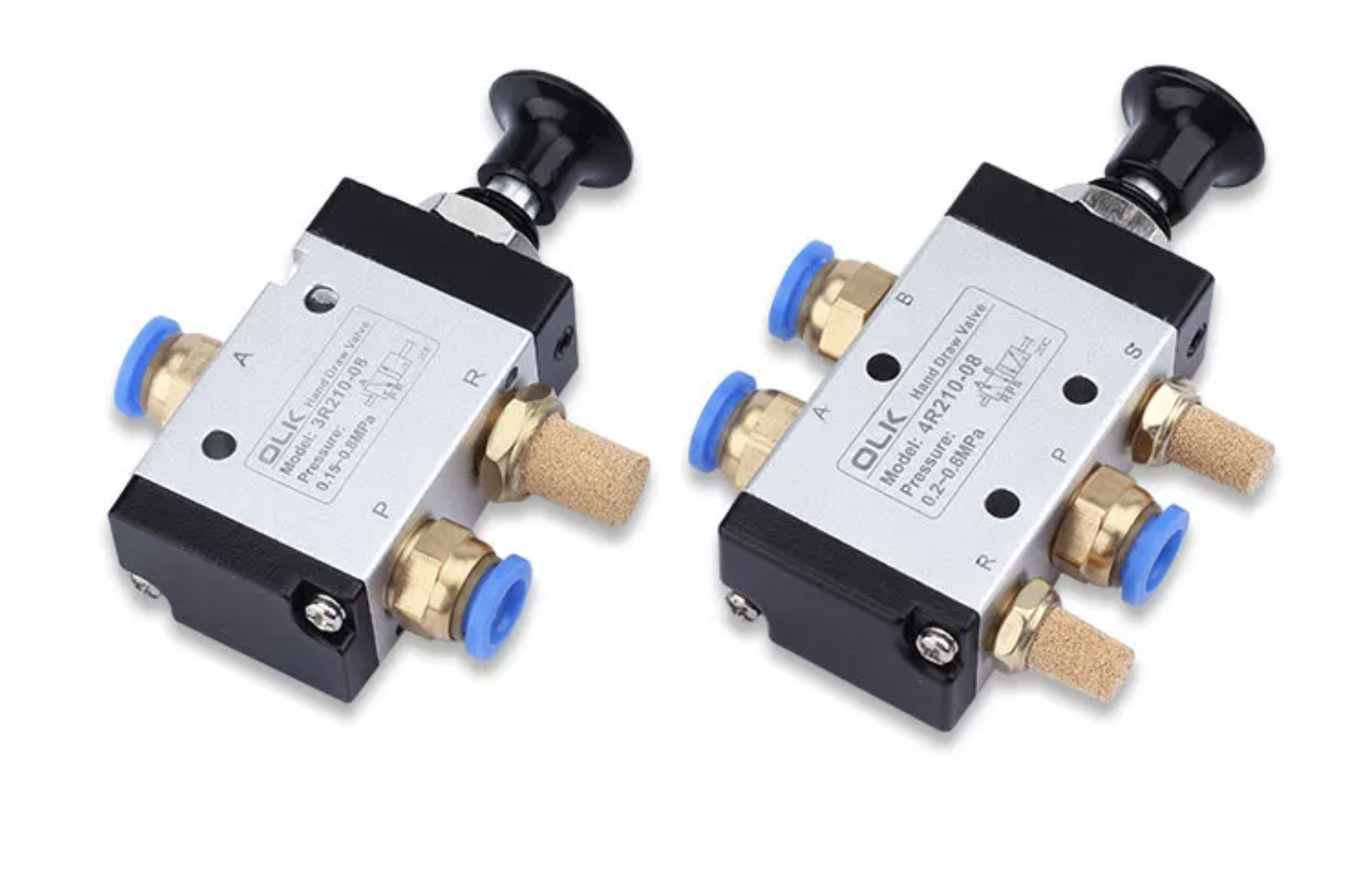

La válvula manual de 5 vías Ouleikai (OLK) serie 4R adopta un diseño 2/5, lo que permite el control y la conmutación de varios gases, adecuada para los requisitos de diferentes sistemas neumáticos. La operación manual controla el cambio de dirección, lo que hace que sea conveniente para los operadores controlar manualmente la dirección del flujo de gas con alta flexibilidad.
Notas: No exceda el rango de presión de trabajo nominal de la válvula manual para evitar afectar la seguridad y estabilidad del producto. Escenarios de uso: Se utiliza para el control de gas en sistemas de gas de laboratorio y aplicaciones similares.
SÍMBOLO:
Código de pedido:
4R
2
10
08
MODELO:
SERIE
FUNCIÓN:
TAMAÑO DEL PUERTO:
4L: válvula manual 5/2
Serie 1:100
Posición 10:2
Serie 100:06:G1/8
2:200 series
Serie 200:06:G1/8
3:300 series
Serie 200:08:G1/4
Serie 300:08:G1/8
Serie 300:10:G3/8
|
medio de trabajo |
Aire (filtrado a través de un filtro de más de 40 μm) |
|
Acción |
Acción directa manual |
|
lubricante |
innecesario |
|
Rango de presión de trabajo MPa(psi) |
0~0,8(0~114) |
|
Resistencia a la presión garantizada |
1,5 MPa (215 psi) |
|
Temperatura de trabajo °C |
-20∼70 |
|
Material del cuerpo |
aleación de aluminio |
|
modelo |
Diámetro del puerto |
Área de sección transversal de flujo mm² (valor CV) |
|
4R110-M5 |
M5 |
5,5(0,3) |
|
4R110-06 |
G1/8 |
12,0(0,67) |
|
4R210-06 |
G1/8 |
14,0(0,78) |
|
4R210-08 |
G1/4 |
16,0(0,89) |
|
4R310-08 |
G1/4 |
25,0(1,39) |
|
4R310-10 |
G3/8 |
30,0(1,67) |
|
4R410-15 |
G1/2 |
50,0(2,79) |
