Un medidor de presión es un instrumento utilizado para medir la presión más alta que la presión atmosférica.

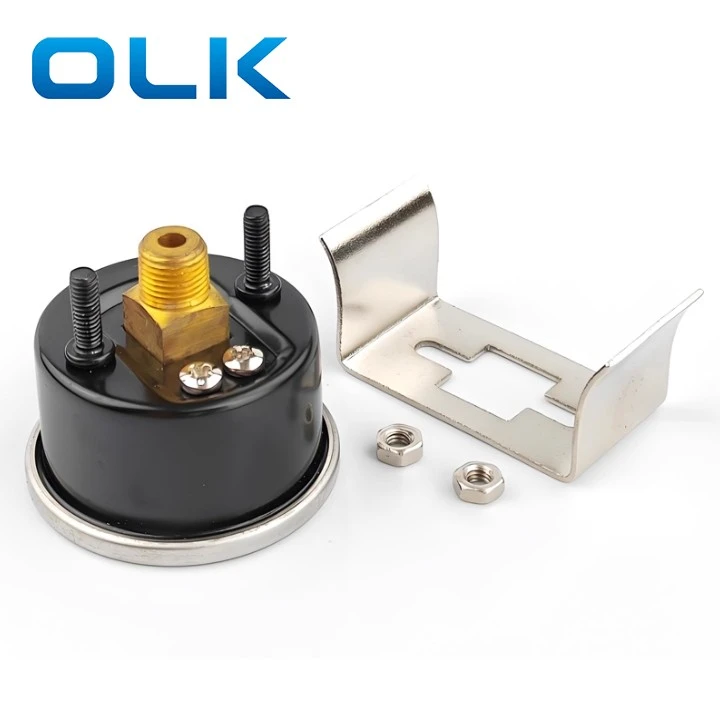

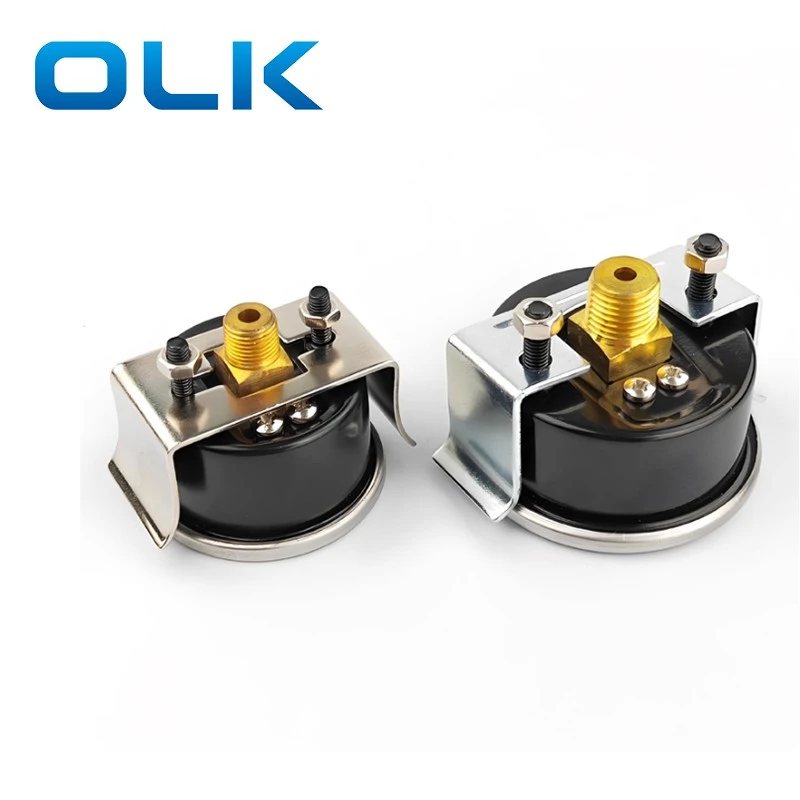

El medidor de presión tipo Airtac GU presenta una conexión rosca de latón, bisel de acero inoxidable, estuche negro, soporte a juego y dos tuercas.

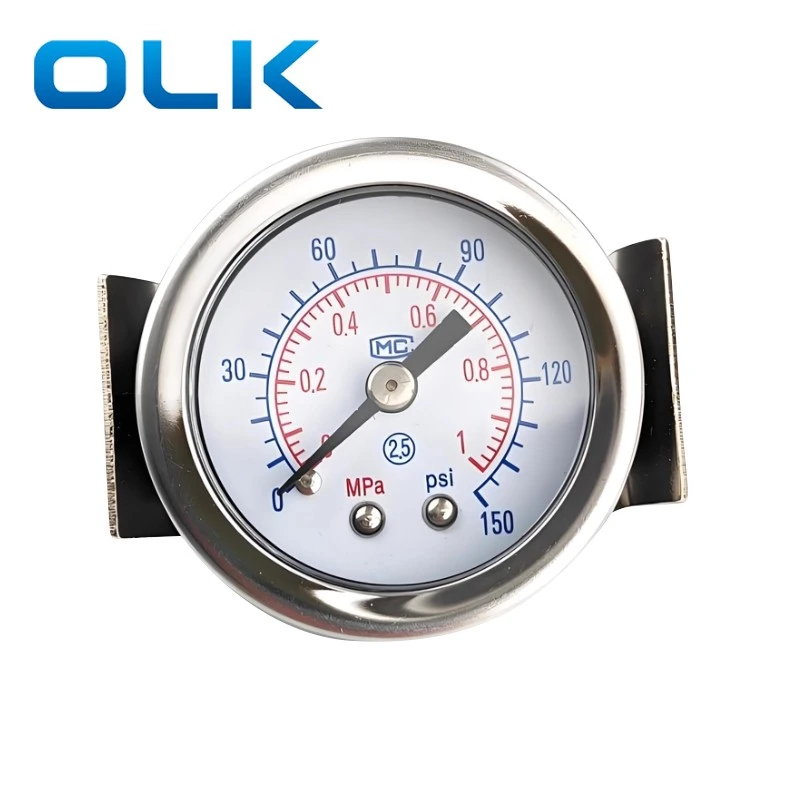

La pantalla de doble escala proporciona lecturas más claras, y el puntero se mueve con mayor precisión.
· Pantalla clara: diseño de dial grande con doble escala, fácil de leer.
· Construcción fuerte: estuche de acero con ventana de alta transparencia, resistente al impacto y a prueba de vibraciones.
· Varias especificaciones: Disponible en múltiples rangos de presión y tamaños de puerto (incluidos 1/8 "y 1/4").
· Aplicaciones amplias: adecuadas para reguladores de filtros, unidades de preparación de aire y equipos neumáticos.
|
Código de pedido |
|||
|
G |
U |
- |
40 |
|
Modelo |
Código de tipo de montaje |
|
Diámetro de marcador |
|
G: manómetro |
S: Monte estándar |
|
40: 40 mm |
|
|
F: Monte de brida |
|
50: 50 mm |
|
|
U: montaje en panel |
|
60: 60 mm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Modelo |
GU40 |
Gu50 |
Gu60 |
|
Líquido |
Aire |
||
|
Tamaño de puerto |
1/8 |
1/4 |
1/4 |
|
Rango de temperatura |
-40--70 ℃ |
||
|
Grado de precisión |
2.5 |
||
|
El rango de presión de unidades e instrucciones |
N: 0 ~ 1.0MPA (tipo estándar); 0 ~ 0.4MPA (tipo de presión más baja) |
||
|
B: 0 ~ 10 bar (tipo estándar); 0 ~ 4 bar (tipo de presión inferior) |
|||
|
P: 0 ~ 140psi (tipo estándar); 0 ~ 60psi (tipo de presión más baja) |
|||
|
Z: 0 ~ 10kgf/cm2 y 0 ~ 140psi (pantalla de doble escala, tipo estándar) 0 ~ 4kgf/cm2and 0 ~ 60psi (pantalla de doble escala, tipo de presión más baja) |
|||
|
Material de las partes principales |
Núcleo: latón; shell: |
||
1.I en el agua, el aceite u otros líquidos entran dentro del calibre, la lectura de presión puede ser incorrecta.
2. Mueva los punteros de límite superior e inferior a mano. Si usa un destornillador pequeño u otras herramientas, tenga cuidado de no rascar el dial o doblar el puntero.
3. No usar en lugares con gas corrosivo. La ventana está hecha de plástico, así que no permita que toque químicos. No use en lugares con vibración o choque.
4. El medidor de presión diferencial debe instalarse verticalmente. Conecte el puerto "alto" al lado de alta presión y el puerto "bajo" al lado de baja presión. Se utiliza para medir la pérdida de presión de los filtros para saber cuándo cambiar el elemento de filtro.
5. Si necesita una medición de presión muy precisa, use un medidor de presión de precisión.
6. Al elegir un medidor de presión, el rango de trabajo debe ser aproximadamente un 20% más bajo que la presión máxima que se muestra en el medidor.
7. Si la presión del sistema cambia repentinamente debido a la pulsación o el impacto, la lectura puede no ser correcta. Tomar medidas de protección.
8. verifique y calibre el manómetro regularmente.
¿Qué significa GS/GF/GU en el medidor de presión?
El medidor de presión de la serie GS es el soporte de la serie GF; el medidor de presión de la serie GF es el soporte de brida; el medidor de presión GU seies es el montaje del panel.
¿Cuál es el grado de precisión de Gu Gauge?
Grado de precisión: 2.5
¿Cuál es el rango de presión del medidor de presión GU?
El rango de medición del medidor de presión GU es típicamente 0-1 MPa
