Interruptor magnético de cilindro

El neumático OLK es uno de los fabricantes y proveedores de interruptores magnéticos de cilindros profesionales en China. Nuestros productos tienen en stock de fábrica, bienvenidos al interruptor magnético de cilindro mayorista de nosotros.

Enviar Consulta

Descripción del Producto

El interruptor magnético del cilindro se usa para detectar la posición de la carrera del cilindro de aire, no necesita válvulas de control de máquinas o interruptores de carrera y sus soportes de montaje en ambos extremos de la carrera, y sin la necesidad de bloques de colisión al final de la varilla de pistón, lo que hace que sea fácil de usar y compacta en estructura. Alta confiabilidad, larga vida útil, bajo costo y tiempo de respuesta de interruptor corto, por lo tanto, se ha utilizado ampliamente.

OLK sugiere que al usar, es importante tener en cuenta que el interruptor magnético del cilindro no debe instalarse cerca de dispositivos con campos magnéticos fuertes. Cuando dos cilindros neumáticos equipados con interruptores magnéticos se mueven en paralelo, para evitar la interferencia magnética, la distancia debe ser superior a 40 mm. Es necesario verificar regularmente si la posición del interruptor magnético se compensa.

Características del interruptor de inducción magnética

· Detección inteligente

· Estabilidad magnética, inducción sensible

· Fácil de instalar, se puede instalar en cualquier posición a lo largo de la carrera del cilindro

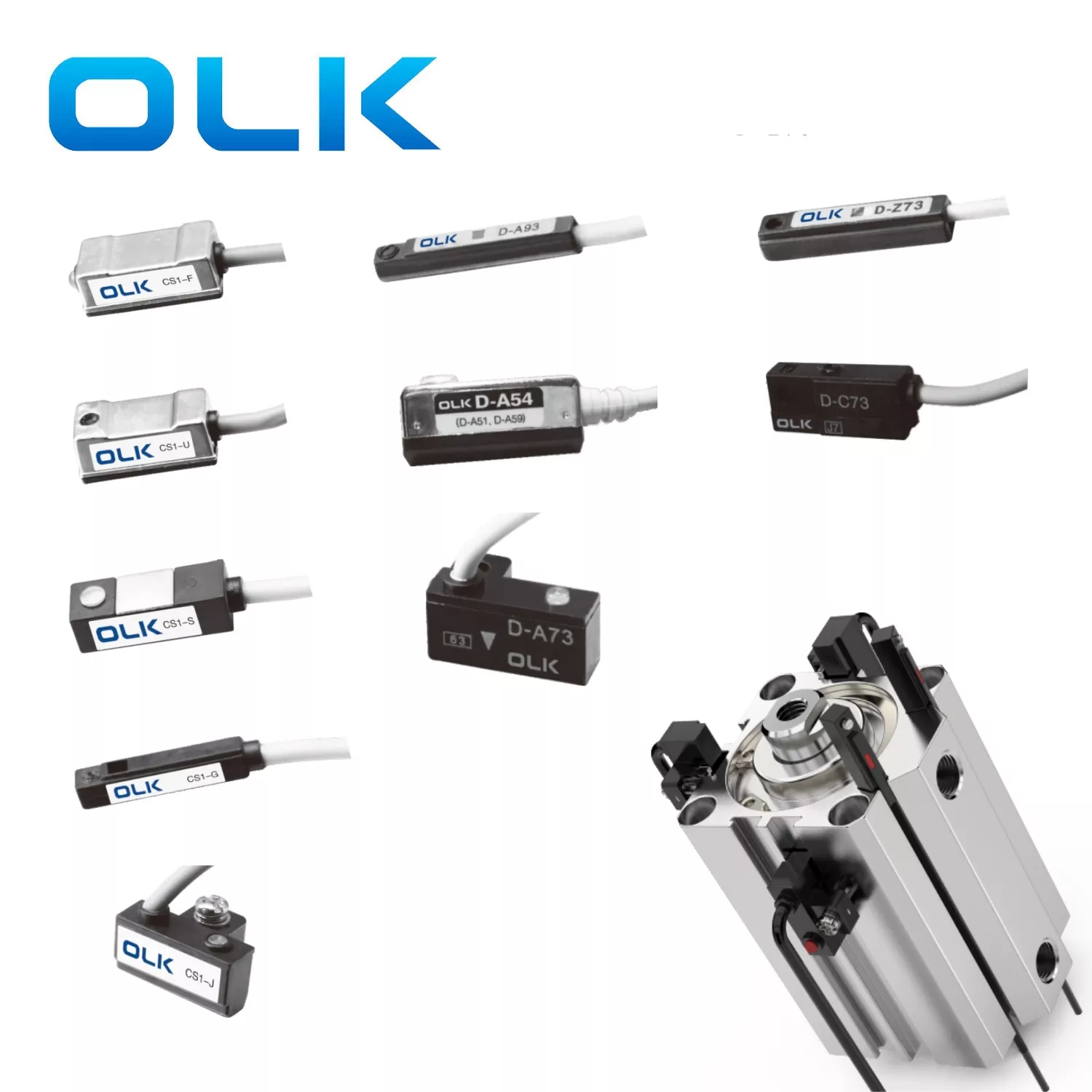

Modelo	CS1-F	Cs1-in	CS1-J	CS1-S	CS1-G	D-A93	D-A73	D-Z73	D-A54
Cilindros aplicables	SC/MAL/MA	SC/MAL/MA	SDA/TDA/TN	Malvado/mi	SDA (ritmo)	Su (SMC)	CQ2B (SMC)	CXS (SMC)
Método de instalación	Barras de amarre/cinturones de anillo	Barras de amarre/cinturones de anillo	Pista	Cancelado	Pista	Pista	Pista	Pista	Pista
Foto
Diagrama de aplicación de cilindro
Diagrama de dimensión de esquema
Tipo de interruptor	SPST normalmente abierto	SPST normalmente abierto	SPST normalmente abierto	SPST normalmente abierto	SPST normalmente abierto	SPST normalmente abierto	SPST normalmente abierto	SPST normalmente abierto	SPST normalmente abierto
Tipo de detección	Interruptor de láminas con contacto	Interruptor de láminas con contacto	Interruptor de láminas con contacto	Interruptor de láminas con contacto	Interruptor de láminas con contacto	Interruptor de láminas con contacto	Interruptor de láminas con contacto	Interruptor de láminas con contacto	Interruptor de láminas con contacto
Voltaje de funcionamiento	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC
Corriente de conmutación máxima	100 mA (máximo)	100 mA (máximo)	100 mA (máximo)	100 mA (máximo)	100 mA (máximo)	100 mA (máximo)	100 mA (máximo)	100 mA (máximo)	100 mA (máximo)
Capacidad de contacto máximo	10W (Max)	10W (Max)	10W (Max)	10W (Max)	10W (Max)	10W (Max)	10W (Max)	10W (Max)	10W (Max)
Consumo interno de energía	Ninguno	Ninguno	Ninguno	Ninguno	Ninguno	Ninguno	Ninguno	Ninguno	Ninguno
Caída de voltaje	Máx 2.5V @ 10mA DC	Max 2.5V @ 100 mA DC	Max 2.5V @ 100 mA DC	Máx 2.5V @ 10mA DC	Máx 2.5V @ 10mA DC	Max 2.5V @ 40MA DC	Máx 2.5V @ 10mA DC	Max 2.5V @ 40MA DC	Max 2.5V @ 40MA DC
Corriente de fuga						Max 10W		Max 10W	Max 10W
Luz indicadora	LED rojo	LED rojo	LED rojo	LED rojo	LED rojo	LED rojo	LED rojo	LED rojo	LED rojo
Cable	2.8φ, 2c, PVC resistente a aceite gris	2.8φ, 2c, PVC resistente a aceite gris	2.8φ, 2c, PVC resistente a aceite gris	2.8φ, 2c, PVC resistente a aceite gris	2.8φ, 2c, PVC resistente a aceite gris	2.8φ, 2c, PVC resistente a aceite gris	2.8φ, 2c, PVC resistente a aceite gris	2.8φ, 2c, PVC resistente a aceite gris	2.8φ, 2c, PVC resistente a aceite gris
Sensibilidad					60 Gauss	60 Gauss	60 Gauss	60 Gauss	60 Gauss
Frecuencia de conmutación máxima	200Hz	200Hz	200Hz	200Hz	-	–	-	–	-
Temperatura de funcionamiento	–	–	–	–	–	–	–	–	–
Resistencia a la conmoción	30 g	30 g	30 g	30 g	30 g	30 g	30 g	30 g	30 g
Resistencia a la vibración	–	–	–	–	–	–	–	–	–
Grado de protección	–	–	–	–	–	–	–	–	–
Circuito de protección	Ninguno	Ninguno	Ninguno	Ninguno	Ninguno	Ninguno	Ninguno	Ninguno	Ninguno

Accesorios para interruptores magnéticos

Modelo	SU-10	SU-12	SU-15	SU-16	SU-18	TCS1-F
Cilindros aplicables	SU32	SU32/40/50	Es	SU80/100/12		Soporte
Método de instalación	Pista	Pista	Pista	Pista	Pista	Tornillo
Unidad	Pcs	Pcs	Pcs	Pcs	Pcs	Pcs

Accesorios para interruptores magnéticos: corbatas de acero inoxidable

Modelo	MA-16	MA-20	MA-25	MA-32	MA-40	Mal-16	Mal-20	Mal-25	Mal-32	Mal-40
Unidad	Pcs	Pcs	Pcs	Pcs	Pcs	Pcs	Pcs	Pcs	Pcs	Pcs

Método de instalación del interruptor magnético del cilindro de aire:

1: seguro con corbatas de acero inoxidable

2: fijo en la barra de extracción

3: Instale directamente desde la ranura de instalación

4: Instalación ferroviaria

Precauciones para interruptores magnéticos

· No cortocircuitar los interruptores de 2 hilos.

Los interruptores magnéticos de 2 hilos tienen muy baja resistencia. Conectarlos directamente a la alimentación puede causar un cortocircuito y grabar el interruptor.

· Verifique la polaridad de cableado.

Los interruptores de 2 hilos deben estar conectados con la polaridad correcta. El cableado invertido puede hacer que la luz de la señal no se encienda.

Los interruptores de 3 hilos también deben conectarse correctamente, o pueden dañarse.

· No se conecte directamente a grandes cargas inductivas.

Las cargas grandes como los motores o las grandes válvulas solenoides pueden causar corriente de aumento y destruir el interruptor. Asegúrese de que el voltaje y la corriente estén estables y limpios.

· Evite los campos magnéticos fuertes y las chips de metal.

Estos pueden reducir la sensibilidad y causar señales o falla falsas. Para entornos magnéticos fuertes, use interruptores magnéticos especiales diseñados para ese uso.

· No use en entornos duros.

La cabeza del sensor está hecha de resina. Evite el agua, los productos químicos o el agua de mar, lo que puede hacer que se rompa o se hinche.

·Tratar con cuidado.

Los interruptores magnéticos son frágiles. Evite los impactos, el tirón o el manejo aproximado durante el almacenamiento, el transporte y la instalación.

· Corriente de fuga en interruptores electrónicos de 2 hilos.

Estos interruptores tienen una pequeña corriente de fuga. Asegúrese de que la corriente de inicio de la carga sea más alta que la corriente de fuga para evitar señales falsas. Los interruptores de 3 hilos tienen una fuga más baja o usan interruptores mecánicos sin fuga.

· Para otras condiciones especiales, consulte antes de su uso.

Póngase en contacto con el equipo de OLK para evitar daños o pérdidas por un uso incorrecto.

Preguntas frecuentes:

¿Cómo se usa un interruptor magnético?

Los interruptores magnéticos se pueden usar junto con PLC, relés y otros controladores para transmitir señales.

¿Cuáles son las precauciones para los interruptores magnéticos?

No cortocircuite la fuente de alimentación directamente cuando use interruptores magnéticos.

¿Qué es un interruptor magnético sin contacto?

Un interruptor magnético sin contacto funciona de manera diferente a un tipo de contacto. Utiliza componentes electrónicos para detectar imanes, en lugar de piezas mecánicas como interruptores de láminas. Por eso también se llama un interruptor magnético de estado sólido o electrónico. Tiene una mejor resistencia al choque y a la vibración, y su vida útil es casi permanente.

Comparación de dos métodos de detección de posición para cilindros
Forma de detección		característica

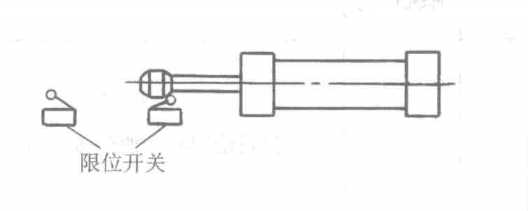

Interruptor de límite: los interruptores de límite se instalan con bloques de colisión frente a la varilla del pistón. En el tipo de interruptor de límite, se instalan bloques de colisión en la varilla del pistón, y los interruptores de límite (como interruptores de viaje y válvulas direccionales de control mecánico) se instalan en ambos extremos de la carrera de movimiento de la varilla del pistón para detectar la carrera de movimiento del pistón. Es un interruptor de contacto.		1) La carga de trabajo de diseño, instalación, depuración y mantenimiento es grande. 2) El espacio de instalación es grande 3) El costo es alto. 4) Si se usa incorrectamente, la vida útil es corta. 5) No afectado por los campos magnéticos

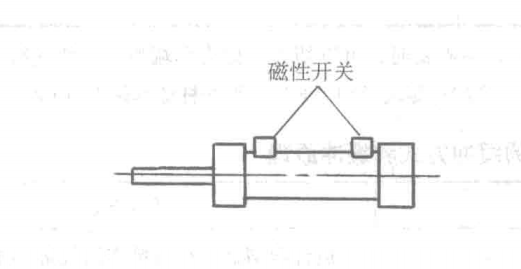

Interruptor magnético: el tipo de interruptor magnético es instalar dos interruptores magnéticos directamente en diferentes posiciones en el cuerpo del cilindro para detectar la carrera de movimiento del cilindro de aire. Es un interruptor sin contacto.		1) Guardar enormemente el tiempo de diseño y el tiempo de instalación, fácil de depurar 2) Pequeño espacio de instalación 3) El costo se reduce considerablemente, con menos accesorios. 4) Tiene alta fiabilidad, larga vida útil y buena repetibilidad de las posiciones de acción. No hay problema con el daño por impacto mecánico, y tiene fuertes capacidades de resistencia al polvo, el agua y el aceite. 5) Es fácil lograr un control de unión neumática eléctrica 6) Las medidas anti -magnéticas deben tomarse en campos magnéticos fuertes
