Soporte TCTC-M

Model:TC32

Como una fabricación profesional de soporte TC/TC-M, puede estar seguro de comprar un soporte TC/TC-M de nuestra fábrica y OLK le ofrecerá el mejor servicio posterior y entrega oportuna. El soporte de instalación estándar OLK para el soporte TC/TC-M de swing medio está hecho de moldeo por inyección de hierro de alta resistencia, y la superficie está recubierta de tecnología de zinc negro, que no es fácil de oxidar y es resistente a la corrosión. El soporte TC/TC-M generalmente se instala en la posición media del cilindro neumático, y el soporte de montaje TC se puede fijar en cualquier posición. El cilindro de aire puede balancearse alrededor del eje del oído medio, que es adecuado para cilindros de tamaño de orificio largo. El diseño del soporte de instalación para TC y TC-M es estructuralmente estable, asegúrese de que el cilindro de aire no se agite durante el movimiento de reciprocidad de alta velocidad.

Enviar Consulta

Descripción del Producto

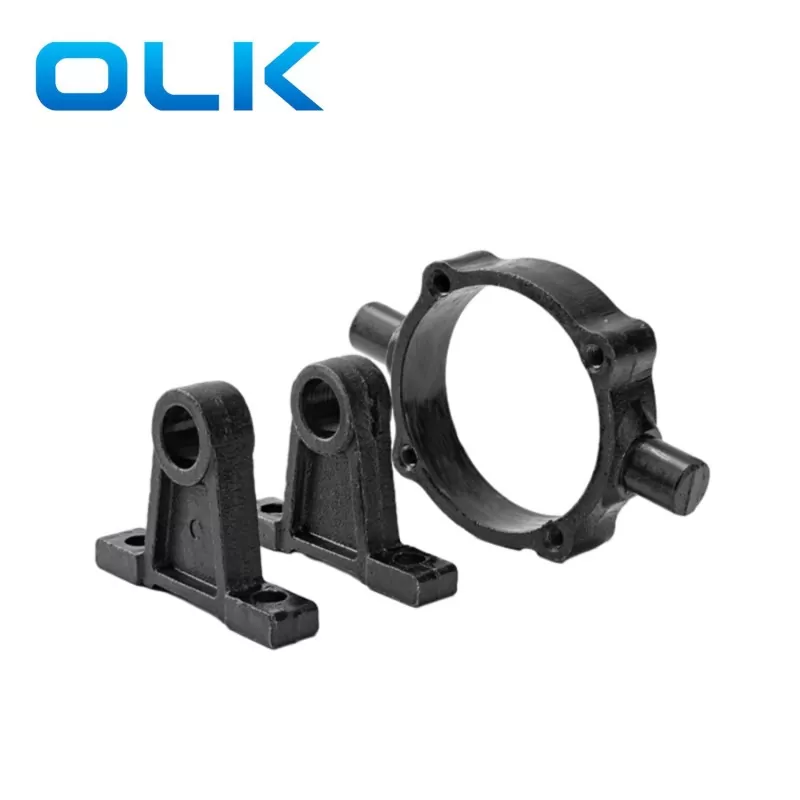

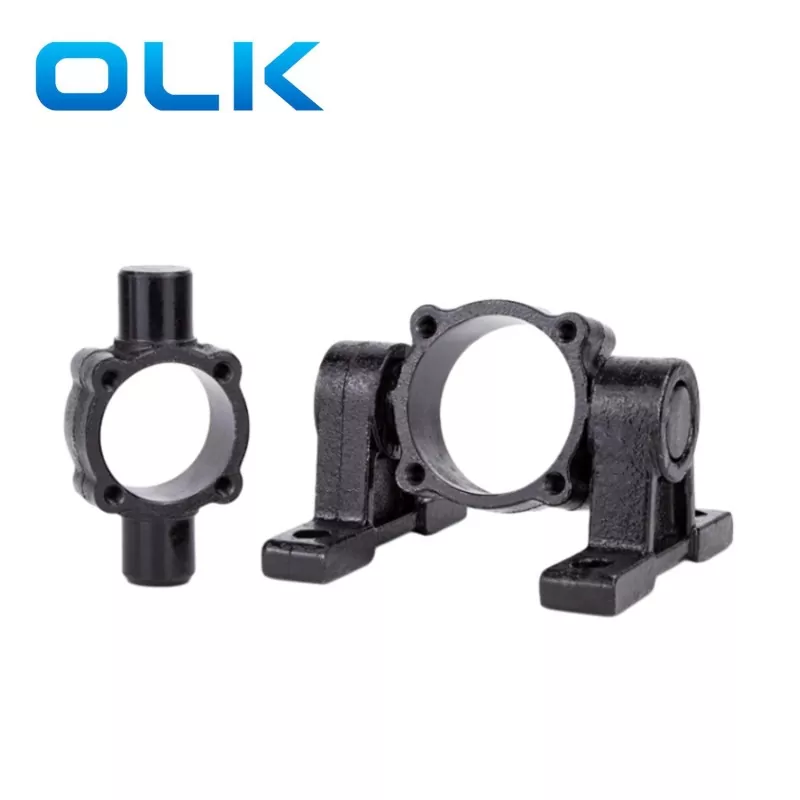

En comparación con el soporte TC, el soporte de montaje TC-M tiene dos bases de montaje adicionales, y la estructura del soporte TC-M es más robusta, adecuada para aplicaciones con alta frecuencia de funcionamiento del cilindro o una alta fuerza impulsora.

Tanto el swing de montaje TC y TC-M tienen características de rotación de 360 °. TC/TC-M puede realizar movimientos verticales de balancín y ajustar el grado de libertad del movimiento del cilindro de aire, traje para escenarios de trabajo como equipos de embalaje, sistemas de clasificación, equipos de ensamblaje, etc.

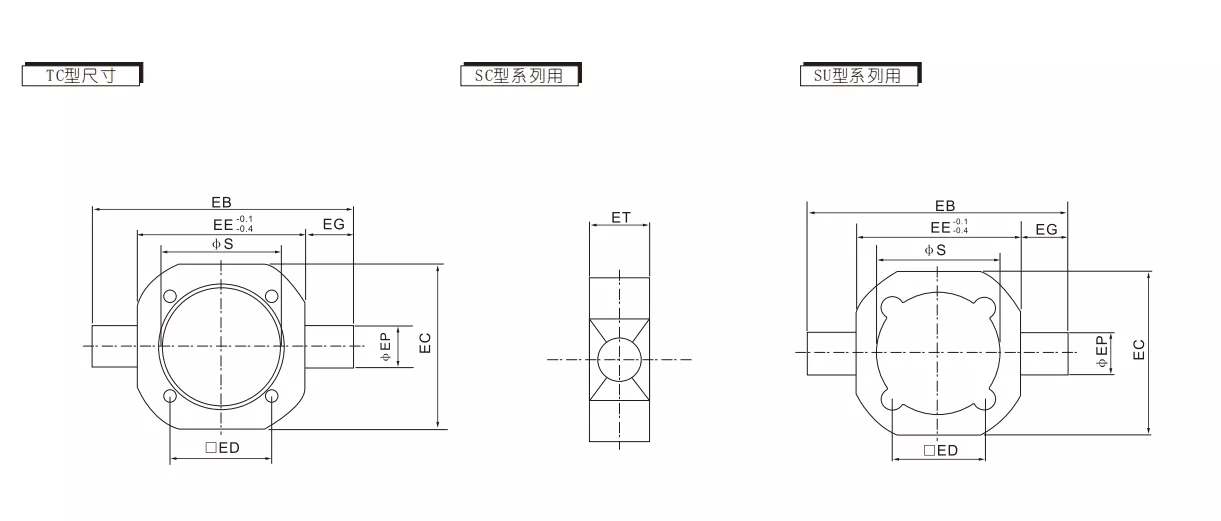

Datos de dimensión externa del soporte TC

Código / diámetro de orificio	EB	CE	Edición	De	P.EJ	EP	En	S
40	113	63	37	63	25	25	30	45.5
50	126	76	47	76	25	25	30	55.5
63	138	88	56	88	25	25	30	68.5
80	164	114	70	114	25	25	35	87.5
100	182	132	84	132	25	25	40	107.5
125	210	153	110	155	24	30	40	134
160	270	199	140	199	35.5	32	44	172
200	320	245	175	245	37	32	50	218

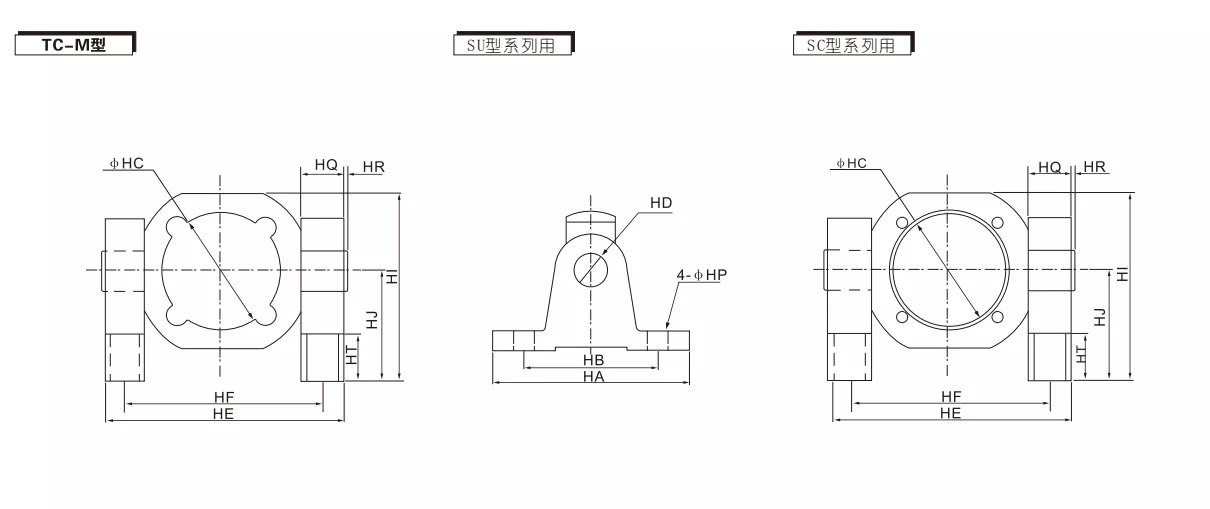

Datos de dimensión externa del soporte TC-M

Código / diámetro de orificio	JA	media pensión	HC	HD	ÉL	HF	HOLA	HJ	Albar	HORA	HT	HP
40	110	80	45.5	22	109	86	81.5	50	23	2	12	12
50	110	80	45.5	22	122	99	88	50	23	2	12	12
63	110	80	68.5	22	134	111	94	50	23	2	12	12
80	120	85	87.5	22	160	137	127	70	23	2	14	14
100	120	85	107.5	22	178	155	136	70	23	2	14	14

Preguntas frecuentes:

¿Cuál es la diferencia entre los soportes de instalación TC y TC-M?

Soporte TC: generalmente un soporte de instalación estándar, adecuado para las necesidades generales de instalación.

Soporte TC-M: diseñado como un soporte de instalación mejorado, puede ser más adecuado para entornos de instalación específicos o proporcionar un soporte más estable.

¿Cuáles son los materiales para el soporte TC?

El material del soporte TC de la marca OLK es de hierro.

¿Para qué cilindro es el traje de soporte TC/TC-M?

Traje de soporte de montaje TC para cilindro neumático SC.
