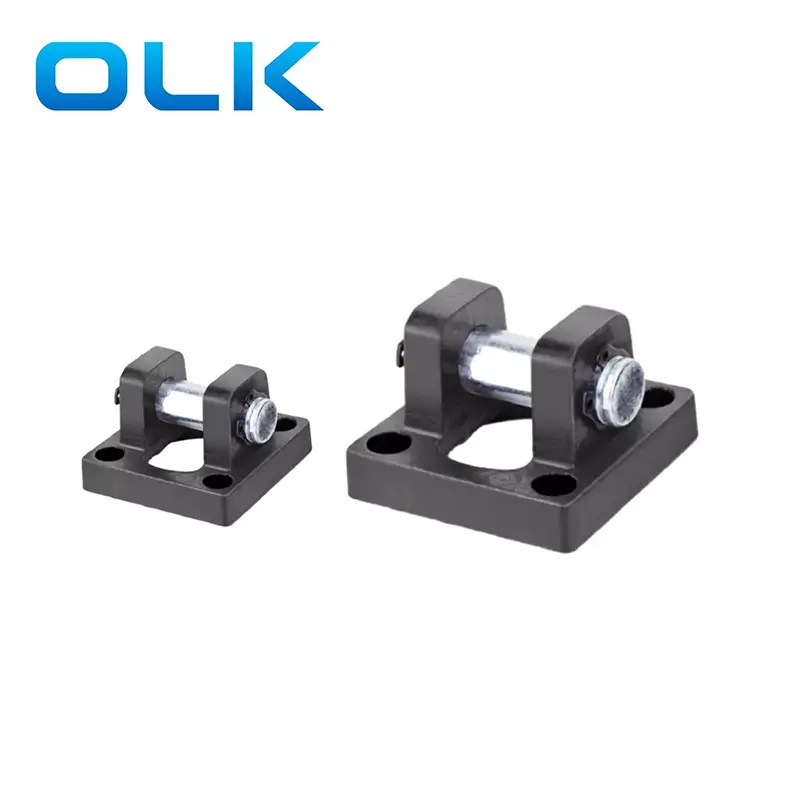

OLK Pneumatic Company Soporte de montaje de montaje de mando de cecarrota trasero de doble oído para cilindro neumático de la serie SC. Sistemas de movimiento frecuente. Soporte de montaje de CLEVIS CB adecuado para cilindros neumáticos de tamaño mediano a grande, cargas de servicio pesado o aplicaciones dinámicas.
El soporte de montaje CB CLEVIS ampliamente utilizado en equipos de impresión, maquinaria de alimentos, líneas de embalaje y otros dispositivos que requieren conexiones flotantes en el extremo en movimiento.
|

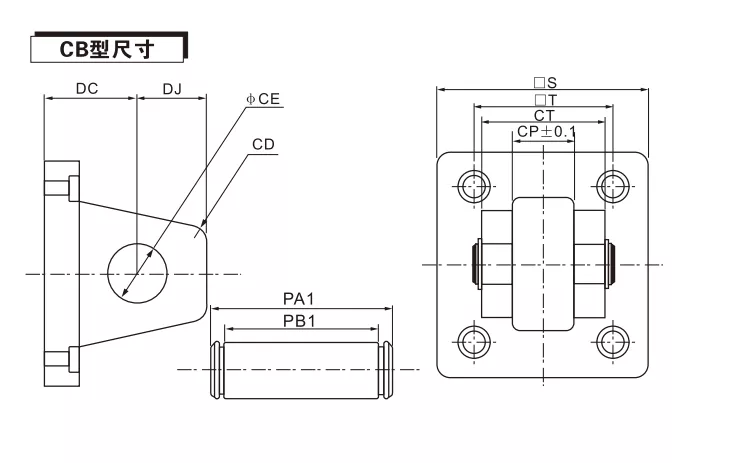

Código / diámetro de orificio |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
CC |
19 |
19 |
19 |
19 |
32 |
32 |
50 |
55 |
60 |
|
CD. |
5 |
5 |
3 |
3 |
8 |
8 |
8 |
9 |
9 |
|
Ceñudo |
12 |
14 |
14 |
14 |
20 |
20 |
25 |
30 |
30 |
|
CJ |
13 |
13 |
15 |
15 |
21 |
21 |
31 |
35.5 |
36 |
|
CP |
16.3 |
20.3 |
20.3 |
20.3 |
32.3 |
32.3 |
70 |
90 |
90 |
|
Connecticut |
32 |
44 |
52 |
52 |
64 |
64 |
130 |
170 |
170 |
|
PA1 |
41 |
51.8 |
60.3 |
60.3 |
73.8 |
73.8 |
139 |
181 |
181 |
|
PB1 |
33.5 |
45.5 |
54 |
54 |
65.5 |
65.5 |
131.5 |
171.5 |
171.5 |
|
S |
48 |
50 |
62 |
75 |
94 |
112 |
140 |
180 |
220 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
¿Qué cilindro neumático se puede usar en el soporte de montaje de la horca CB?
La posición de instalación de los cuatro agujeros roscados es fija y solo se puede usar para cilindros SC,

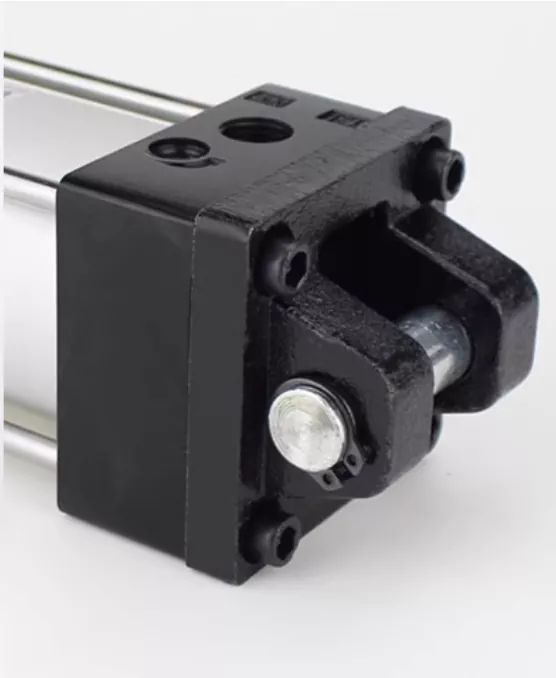

¿Cómo instalar CB Cylinder Clevis Mount en el cilindro SC?
Alinee cuatro tornillos con los cuatro agujeros roscados en la parte inferior del cilindro SC, fije sus posiciones con tornillos y finalmente apriete cada orificio roscado en secuencia
¿Cuál es la diferencia entre CA y CB?
CA Clevis es Single Clevis, CB Clevis es Doble Clevis.
¿El soporte de montaje CB Clevis incluye tornillos?
Diferentes especificaciones del soporte de hitela de cilindro CB usan diferentes tornillos. Consulte las ventas para consultas y cotizaciones específicas
