Brand:
OLKFunction:
5/2 way,5/3 wayWorking-Pressure:
0.15-0.8MpaVoltage:
220VAC/110VAC/24VAC/24VDC/12VDCProtection class:
IP65Action:

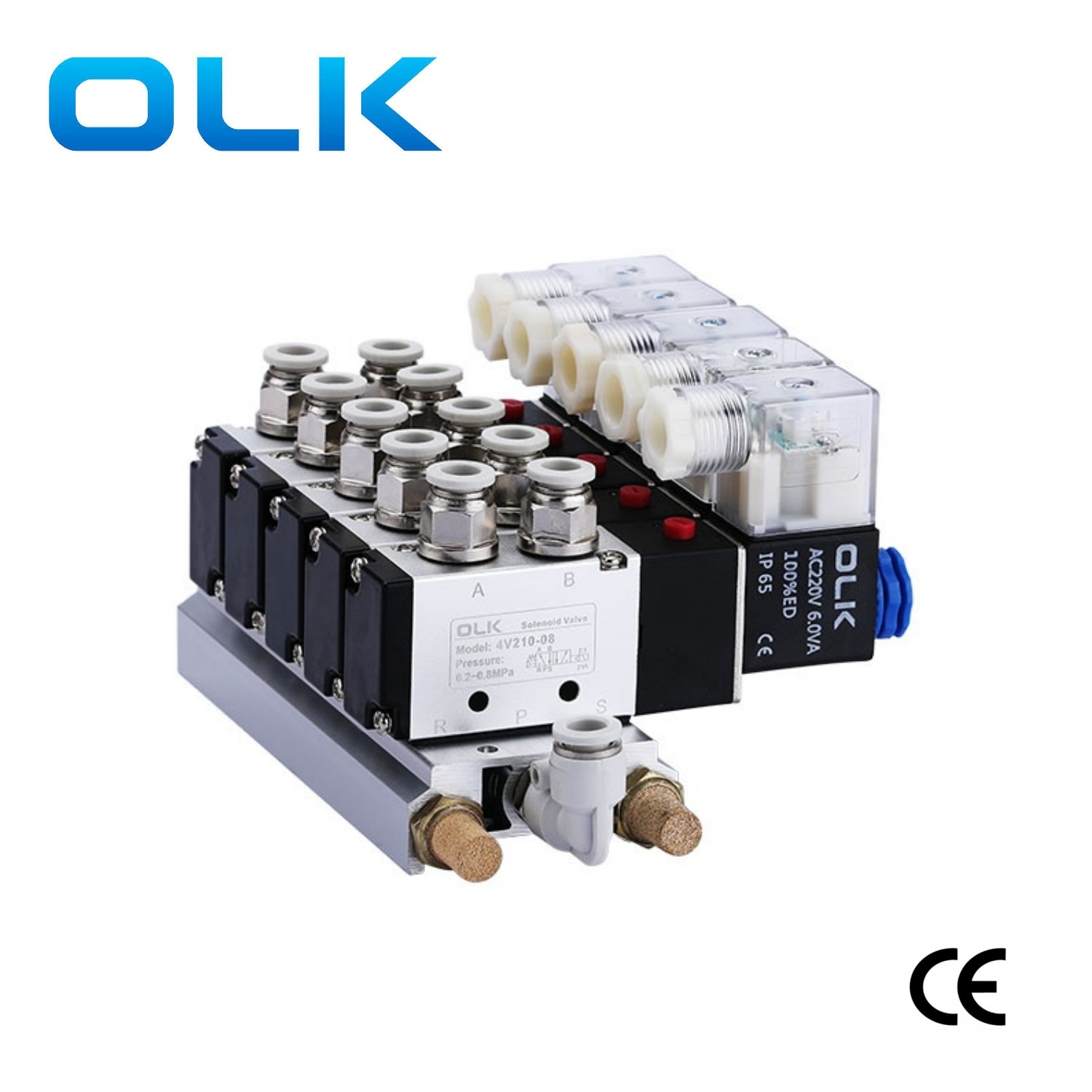

Internal Pilot OperatedLa válvula solenoide de 5 vías de la serie 4V es una válvula direccional de fluido adecuada para aire como medio de trabajo.
El cuerpo de la válvula solenoide de 5 vías serie 4V está hecho de aleación de aluminio e incorpora materiales de alta calidad, como cabezales piloto a prueba de polvo de grado A, componentes de sellado Mitsubishi y aceite lubricante anticongelante. Puede mantener su funcionalidad en entornos de trabajo hostiles. Esta válvula se ha sometido a rigurosas pruebas de cumplimiento de EMC y LVD y obtuvo la certificación CE, cumpliendo con los más altos estándares de seguridad y calidad.
5. Orificios internos procesados con técnicas especiales, baja resistencia a la fricción, baja presión de arranque, larga vida útil;
Las interfaces estándar para las electroválvulas de la serie 4V son M5, G1/8, G1/4, G3/8, G1/2, disponibles en juegos integrados para una fácil instalación. Existen múltiples opciones para los voltajes de funcionamiento, según el escenario de aplicación específico, para elegir la potencia de voltaje adecuada.
Las válvulas solenoides de la serie 4V Ouleikai (OLK) se utilizan ampliamente en diversos escenarios industriales, como automatización de envases, maquinaria médica y equipos textiles, y brindan soluciones confiables para su línea de producción.
SÍMBOLO:
| 4V | 2 | 10 | 08 | CA 110 V. | EX-P |
| MODELO | CÓDIGO | TIPO DE VÁLVULA | TAMAÑO DEL PUERTO | VOLTAJE | Método de cableado |
| 4V: válvula solenoide de 2 posiciones y 5 vías/2 posiciones y 5 vías | Serie 1:100 | 10: válvula monoestable de 5/2 vías | M5: M5X0.8 | R: AC22C | En blanco: TU |
|
|
Serie 2:200 | 20:válvula solenoide doble 5/2 vías | 06:G1/8 | B: CC 24 V. | Yo: línea |
|
|
Serie 3:300 | 30C: centro cerrado de doble solenoide de 5/3 vías | 08:G1/4 | C:AC110V |
|
|
|
4:400 series | 30E: centro de escape de doble solenoide de 5/3 vías | 10:G3/8 | E: 24V CA |
|
|
|
|
30P: centro de presión de doble solenoide de 5/3 vías | 15:G1/2 | (0,23) |
|
|
|
|
|
|
|
|
Características del producto:
1. Modo piloto: opciones externas e internas disponibles;
2. Estructura tipo pistón, excelente sellado, respuesta sensible;
3. Las válvulas solenoides de tres posiciones ofrecen tres funciones centrales para elegir:
4. Las válvulas solenoides de dos posiciones y cabezal doble cuentan con función de memoria;
5. Orificios internos procesados con técnicas especiales, baja resistencia a la fricción, baja presión de arranque, larga vida útil;
6.no hay necesidad de lubricación con aceite;
7.Se puede integrar con el conjunto de válvula de placa base, lo que ahorra espacio de instalación;
8. Equipado con un dispositivo manual para una fácil instalación y depuración;
9. Múltiples niveles de voltaje estándar disponibles para su selección.
|
medio de trabajo |
Aire (filtrado a través de un filtro de más de 40 μm) |
|
Acción |
Tipo piloto |
|
lubricante |
innecesario |
|
Rango de presión de trabajo MPa(psi) |
0,15∼0,8(21~114) |
|
Resistencia a la presión garantizada |
1,5 MPa (215 psi) |
|
Temperatura de trabajo °C |
-20∼70 |
|
Material del cuerpo |
aleación de aluminio |
|
Voltaje estándar |
220 V CA, 110 V CA, 24 V CA, 24 V CC, 12 V CC |
|
Usar rango de voltaje |
CA: ±15% CC: ±10% |
|
consumo de energía |
CA: 3VA CC: 3W |
|
nivel de protección |
IP65 (DIN40050) |
|
grado de resistencia al calor |
Grado B |
|
Tipo de conexión |
Tipo de enchufe DIN, tipo de salida |
|
tiempo de excitación |
5 veces/segundo |
|
modelo |
Diámetro del puerto |
numero de posiciones |
frecuencia de funcionamiento más alta |
Área de sección transversal efectiva mm² (valor CV) |
|
4V110-M5 |
Entrada = salida = M5 |
2 posiciones 5 vías |
5 veces/segundo |
5,5(0,31) |
|
4V120-M5 |
Entrada = salida = M5 |
2 posiciones 5 vías |
5 veces/segundo |
5,5(0,31) |
|
4V130C-M5 |
Entrada = salida = M5 |
Tres posiciones cinco vías |
3 veces/segundo |
5,0(0,28) |
|
4V130E-M5 |
Entrada = salida = M5 |
Tres posiciones cinco vías |
3 veces/segundo |
5,0(0,28) |
|
4V130P-M5 |
Entrada = salida = M5 |
Tres posiciones cinco vías |
3 veces/segundo |
5,0(0,28) |
|
4V110-06 |
Entrada=salida=G1/8 |
2 posiciones 5 vías |
5 veces/segundo |
12,0(0,67) |
|
4V120-06 |
Entrada=salida=G1/8 |
2 posiciones 5 vías |
5 veces/segundo |
12,0(0,67) |
|
4V130C-06 |
Entrada=salida=G1/8 |
Tres posiciones cinco vías |
3 veces/segundo |
9,0(0,50) |
|
4V130E-06 |
Entrada=salida=G1/8 |
Tres posiciones cinco vías |
3 veces/segundo |
9,0(0,50) |
|
4V130P-06 |
Entrada=salida=G1/8 |
Tres posiciones cinco vías |
3 veces/segundo |
9,0(0,50) |
|
4v210-06 |
Entrada=salida=G1/8 |
2 posiciones 5 vías |
5 veces/segundo |
14,0(0,78) |
|
4v220-06 |
Entrada=salida=G1/8 |
2 posiciones 5 vías |
5 veces/segundo |
14,0(0,78) |
|
4v230C-06 |
Entrada=salida=G1/8 |
Tres posiciones cinco vías |
3 veces/segundo |
12,0(0,67) |
|
4v230E-06 |
Entrada=salida=G1/8 |
Tres posiciones cinco vías |
3 veces/segundo |
12,0(0,67) |
|
4v230P-06 |
Entrada=salida=G1/8 |
Tres posiciones cinco vías |
3 veces/segundo |
12,0(0,67) |
|
4v210-08 |
Entrada=Salida=G1/4 Escape=G1/8 |
2 posiciones 5 vías |
5 veces/segundo |
16,0(0,89) |
|
4v220-08 |
Entrada=Salida=G1/4 Escape=G1/8 |
2 posiciones 5 vías |
5 veces/segundo |
16,0(0,89) |
|
4v230C-08 |
Entrada=Salida=G1/4 Escape=G1/8 |
Tres posiciones cinco vías |
3 veces/segundo |
12,0(0,67) |
|
4v230E-08 |
Entrada=Salida=G1/4 Escape=G1/8 |
Tres posiciones cinco vías |
3 veces/segundo |
12,0(0,67) |
|
4v230P-08 |
Entrada=Salida=G1/4 Escape=G1/8 |
Tres posiciones cinco vías |
3 veces/segundo |
12,0(0,67) |
|
4V310-08 |
Entrada=salida=G1/4 |
2 posiciones 5 vías |
4/seg |
25,0(1,40) |
|
4V320-08 |
Entrada=salida=G1/4 |
2 posiciones 5 vías |
4/seg |
25,0(1,40) |
|
4V330C-08 |
Entrada=Salida=G3/8 Escape=G1/4 |
Tres posiciones cinco vías |
3 veces/segundo |
18,0(1,00) |
|
4V330E-08 |
Entrada=Salida=G3/8 Escape=G1/4 |
Tres posiciones cinco vías |
3 veces/segundo |
18,0(1,00) |
|
4V330P-08 |
Entrada=Salida=G3/8 Escape=G1/4 |
Tres posiciones cinco vías |
3 veces/segundo |
18,0(1,00) |
|
4V310-10 |
Entrada=salida=G1/4 |
2 posiciones 5 vías |
4/seg |
30(1,68) |
|
4V320-10 |
Entrada=salida=G1/4 |
2 posiciones 5 vías |
4/seg |
30(1,68) |
|
4V330C-10 |
Entrada=Salida=G3/8 Escape=G1/4 |
Tres posiciones cinco vías |
3 veces/segundo |
18,0(1,00) |
|
4V330E-10 |
Entrada=Salida=G3/8 Escape=G1/4 |
Tres posiciones cinco vías |
3 veces/segundo |
18,0(1,00) |
|
4V330P-10 |
Entrada=Salida=G3/8 Escape=G1/4 |
Tres posiciones cinco vías |
3 veces/segundo |
18,0(1,00) |
|
4V410-15 |
Entrada=salida=G1/2 |
2 posiciones 5 vías |
3 veces/segundo |
Racor PL |
|
4V420-15 |
Entrada=salida=G1/2 |
2 posiciones 5 vías |
3 veces/segundo |
Racor PL |
|
4V430C-15 |
Entrada=salida=G1/2 |
Tres posiciones cinco vías |
3 veces/segundo |
30(1,68) |
|
4V430E-15 |
Entrada=salida=G1/2 |
Tres posiciones cinco vías |
3 veces/segundo |
30(1,68) |
|
4V430P-15 |
Entrada=salida=G1/2 |
Tres posiciones cinco vías |
3 veces/segundo |
30(1,68) |
Preguntas frecuentes:
1. ¿Qué tan rápida es la frecuencia de la válvula solenoide de 5 vías serie 4V?
Frecuencia máxima de acción 5 veces/segundo.
2. ¿Se puede encender la válvula solenoide de 5 vías serie 4V durante mucho tiempo?
SÍ, nuestra bobina es 100% ED.
3. ¿Cómo mejorar la vida útil de las electroválvulas de 4V?
Separador de agua y aceite sugerido para filtrar la humedad y las impurezas del aire.
4. ¿La bobina del solenoide bloqueará la manguera de aire o la interfaz de la junta?
No sucederá porque la bobina se puede ajustar desenroscando la tuerca de la bobina.
5. ¿La diferencia entre voltaje CA y CC?
DC es corriente continua, AC es corriente alterna. Generalmente, la electricidad doméstica es AC220V
| Accesorios relacionados para válvulas solenoides serie 4V200: Accesorios y colectores |
||||
 |
|
|
 |
|
|
|

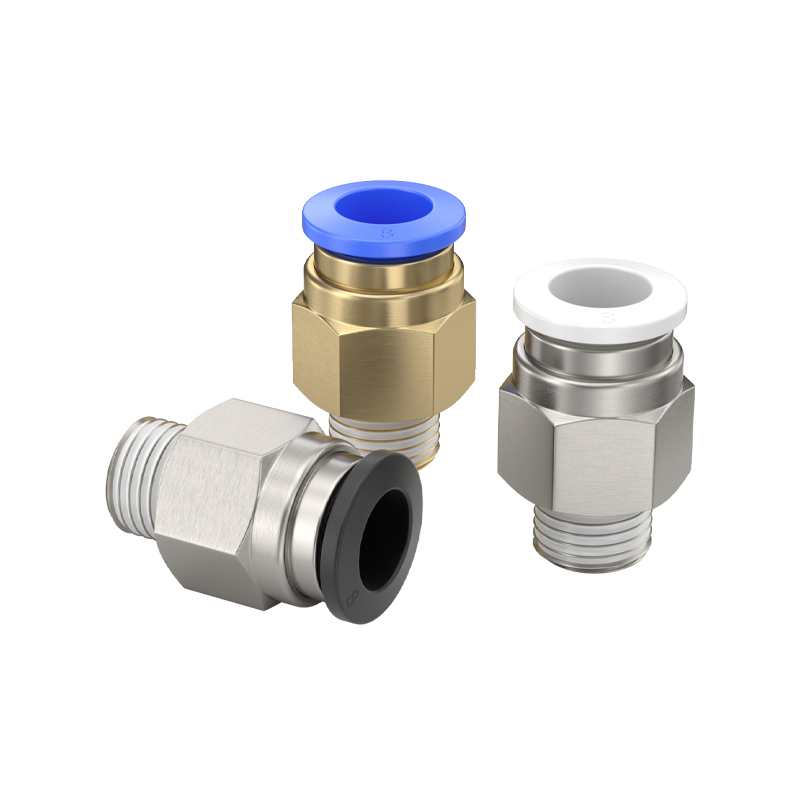

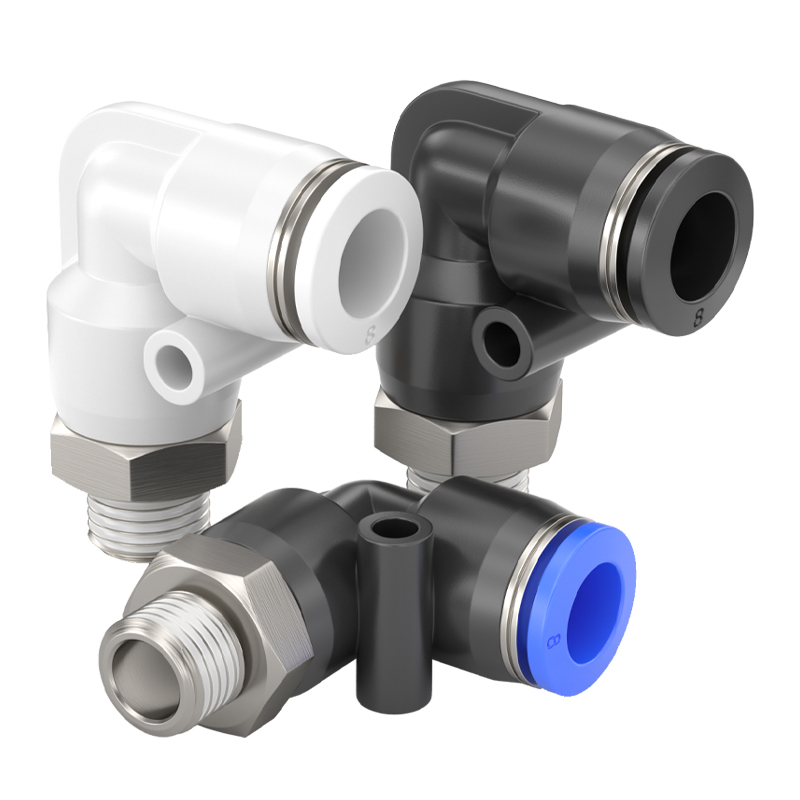

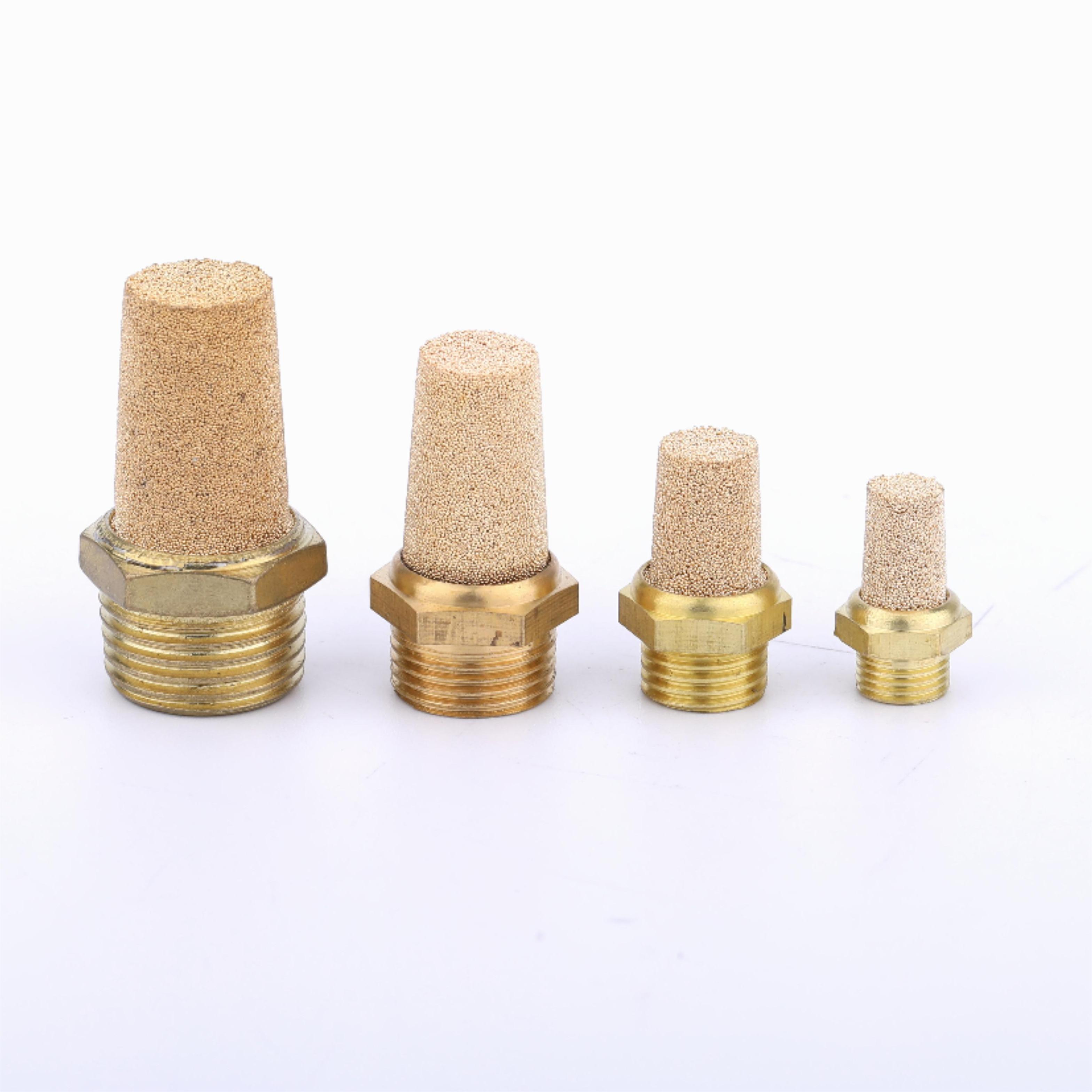

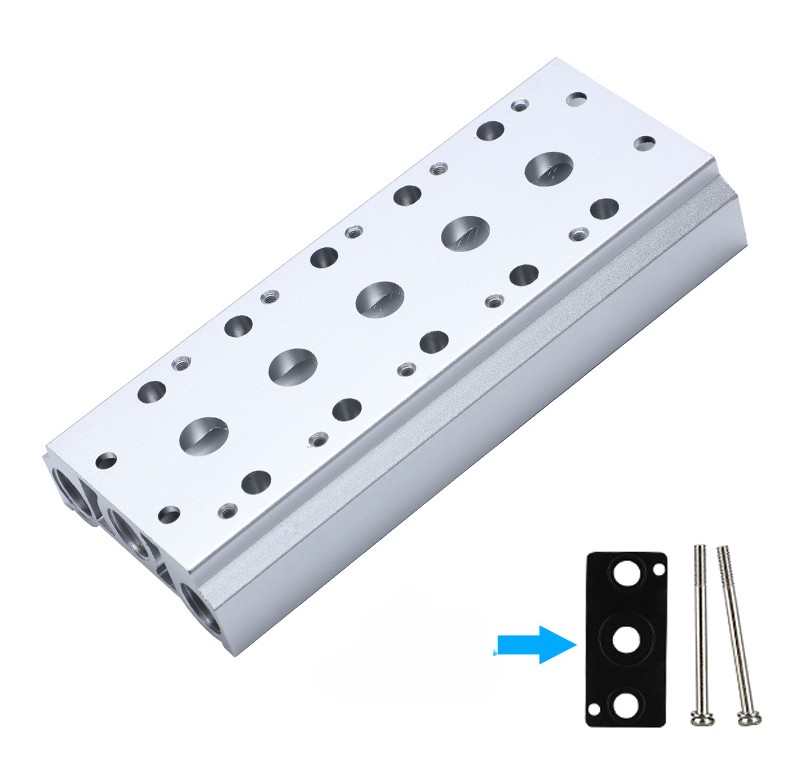

Montaje de PC | M5: M5X0.8 | Colector serie 4V200 | silenciador tipo torre |
