La válvula solenoide de 3 vías de la serie VP de Ouleikai (OLK) está disponible en dos tipos de control: piloto interno y piloto externo. Las funciones normalmente abierta y normalmente cerrada se pueden cambiar cambiando la dirección de instalación de la cubierta inferior. La serie VP ofrece múltiples voltajes estándar para elegir.
¡Nota! No utilice voltajes más allá del rango especificado para evitar riesgos de seguridad. Si se detecta humo anormal, fugas u otras anomalías en la válvula, deje de usarla inmediatamente, desconecte el suministro de energía y comuníquese con el personal de ventas de la compañía OLK para discutir el servicio posventa.
SÍMBOLO:
| Código de pedido |
||||||||||
| vicepresidente | 3 | 4 | 2 |
|
1 | G | B |
|
A | |
| SERIE VP | SERIE 3:3 | Tipo de actuación |
|
MODO PUNTO | Voltaje | Método de cableado |
Bloqueo de la herramienta de depuración |
TAMAÑO DEL PUERTO |
|
|
|
|
SERIE 5:5 | NC/NO |
|
En blanco: piloto interno | R: CA 220 V. | G: LÍNEA |
|
02:PT1/4 | En blanco:PT | CONGRESO NACIONAL AFRICANO |
|
|
|
|
|
R:piloto externo | B: CC 24 V. | E: DESDE |
|
03:PT3/8 | T:TNP | B:NO |
|
|
|
|
|
|
C:AC110V |
|
|
|
G:G |
|
|
|
|
|
|
|
ES: AC24V |
|
|
|
|
|
|
|
|
|
|
|
F: CC 12 V. |
|
|
|
|
|
Características del producto:
1. Modo piloto: Opciones externas o internas disponibles.
2. Estructura de válvula de globo, que cuenta con un sellado excelente, una reacción reactiva y un alto caudal.
3. Funcionamiento sin lubricación.
4. Integrable con conjuntos de válvulas montadas en base, lo que ahorra espacio de instalación.
5. Equipado con un dispositivo manual para una instalación y depuración convenientes.
6. Varias clasificaciones de voltaje estándar disponibles para su selección.
|
medio de trabajo |
Aire (filtrado a través de un filtro de más de 40 μm) |
|
Acción |
Tipo piloto |
|
numero de posiciones |
Dos posiciones de tres vías |
|
lubricante |
innecesario |
|
Rango de presión de trabajo MPa(psi) |
0,2~0,8 |
|
Resistencia a la presión garantizada |
1,5 MPa (215 psi) |
|
Temperatura de trabajo °C |
-10~50°C (no congelado) |
|
Frecuencia de funcionamiento MÁXIMA |
5 veces/segundo |
|
Material del cuerpo |
aleación de aluminio |
|
Voltaje estándar |
220 V CA, 110 V CA, 24 V CA, 24 V CC, 12 V CC |
|
Usar rango de voltaje |
CA: ±15% CC: ±10% |
|
consumo de energía |
CA: arranque 6VA, mantenimiento 3VA, CC: 2,5 W |
|
nivel de protección |
IP65 (DIN40050) |
|
grado de resistencia al calor |
Clase B |
|

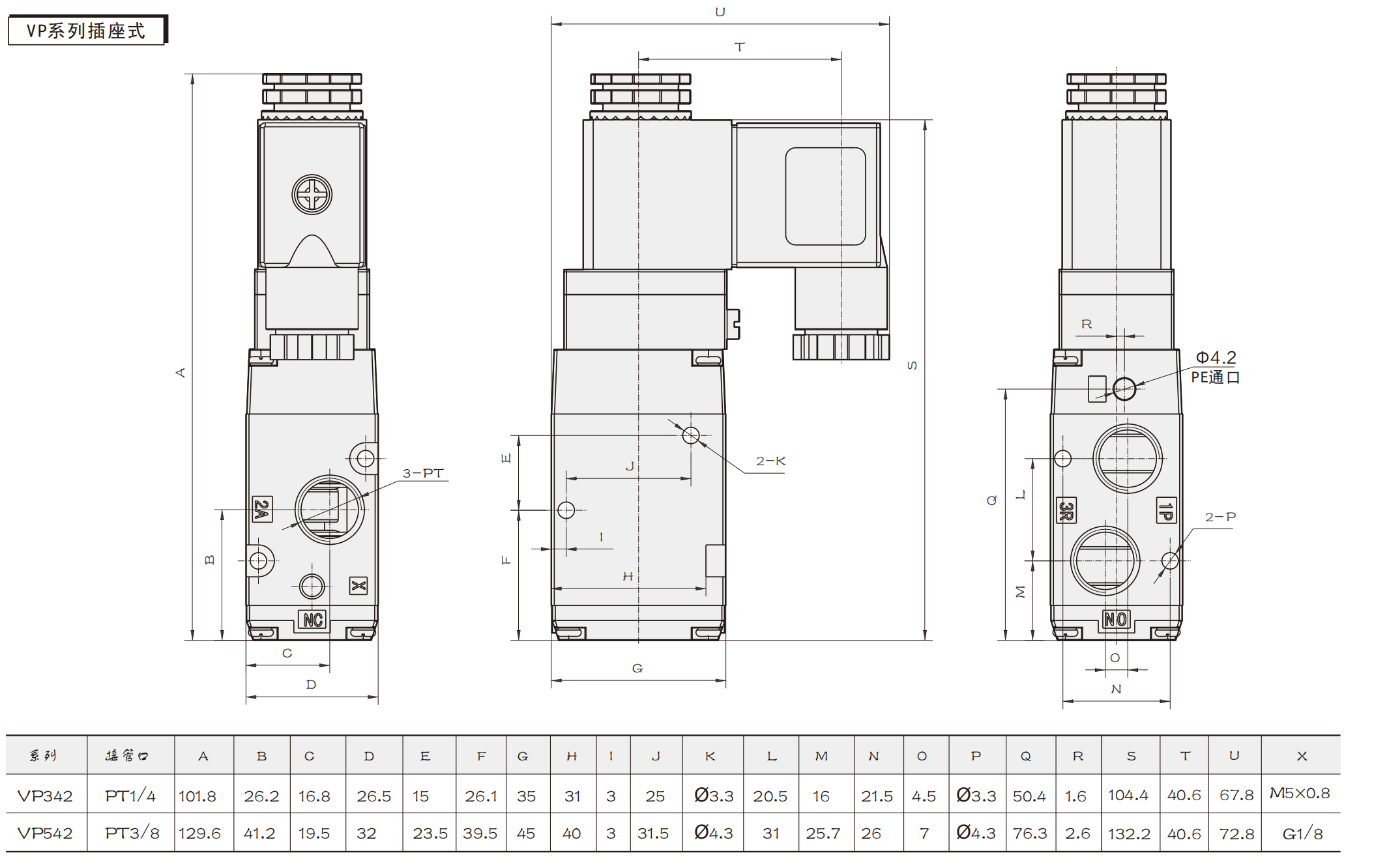

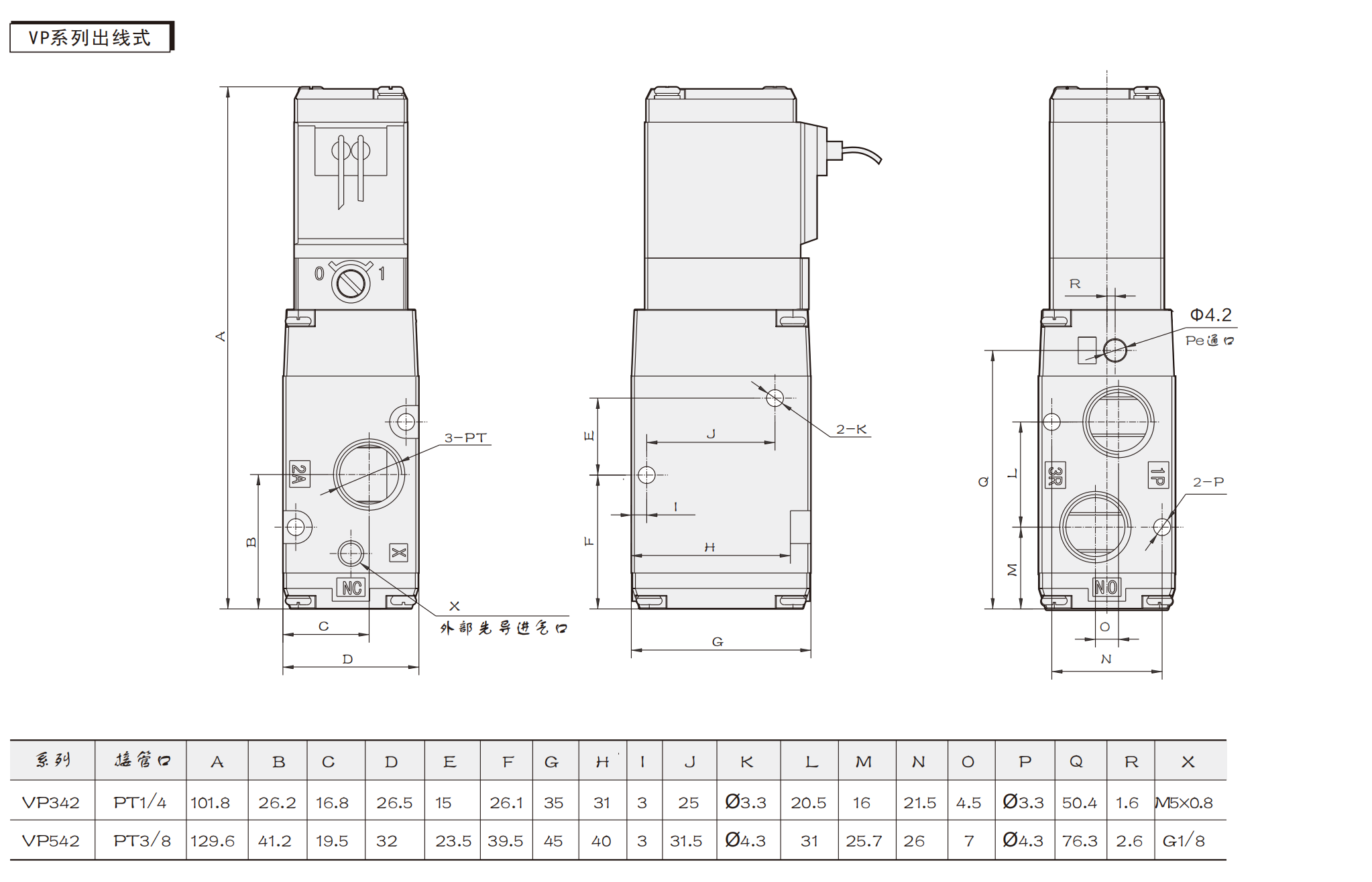

Tipo de conexión |
Tipo de enchufe DIN, tipo de salida |
|
tiempo de excitación |
0,05 segundos o menos |
|
modelo |
Diámetro del puerto |
|

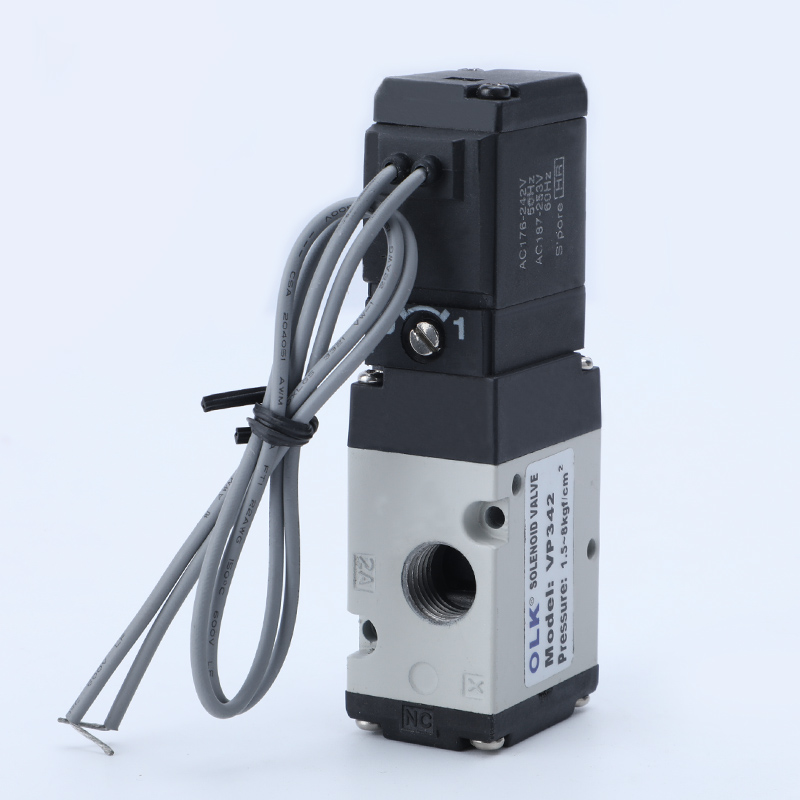

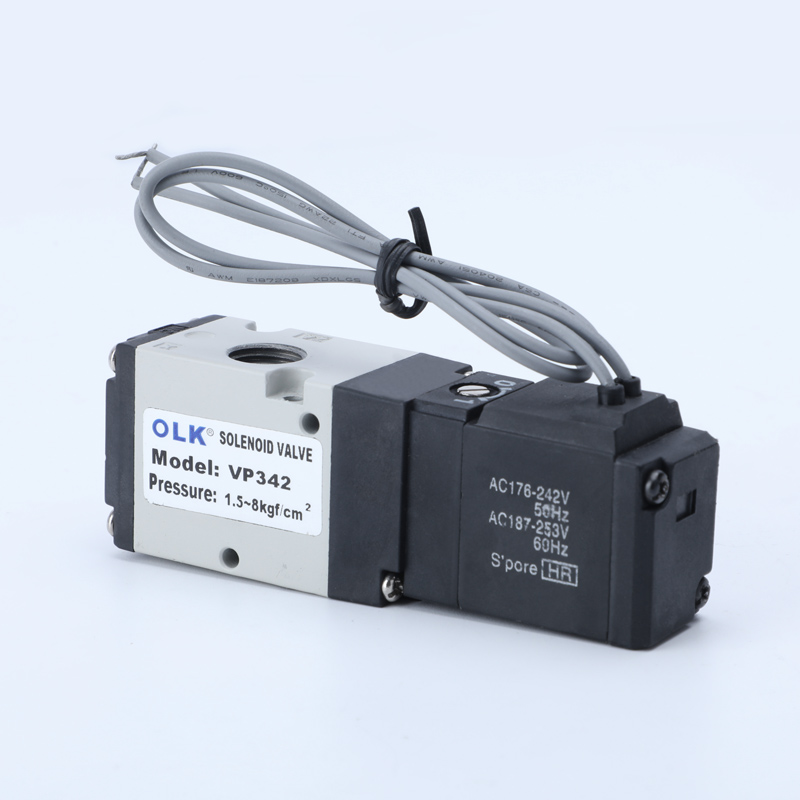

VP342 |
Entrada=salida=PT1/4 |
|

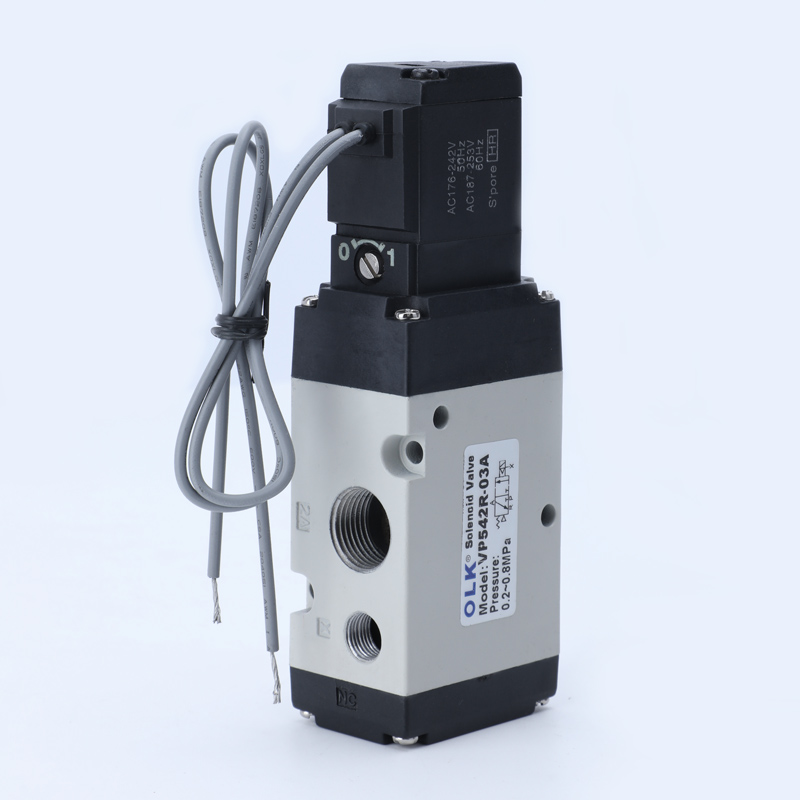

VP542 |
Entrada=salida=PT3/8 |
