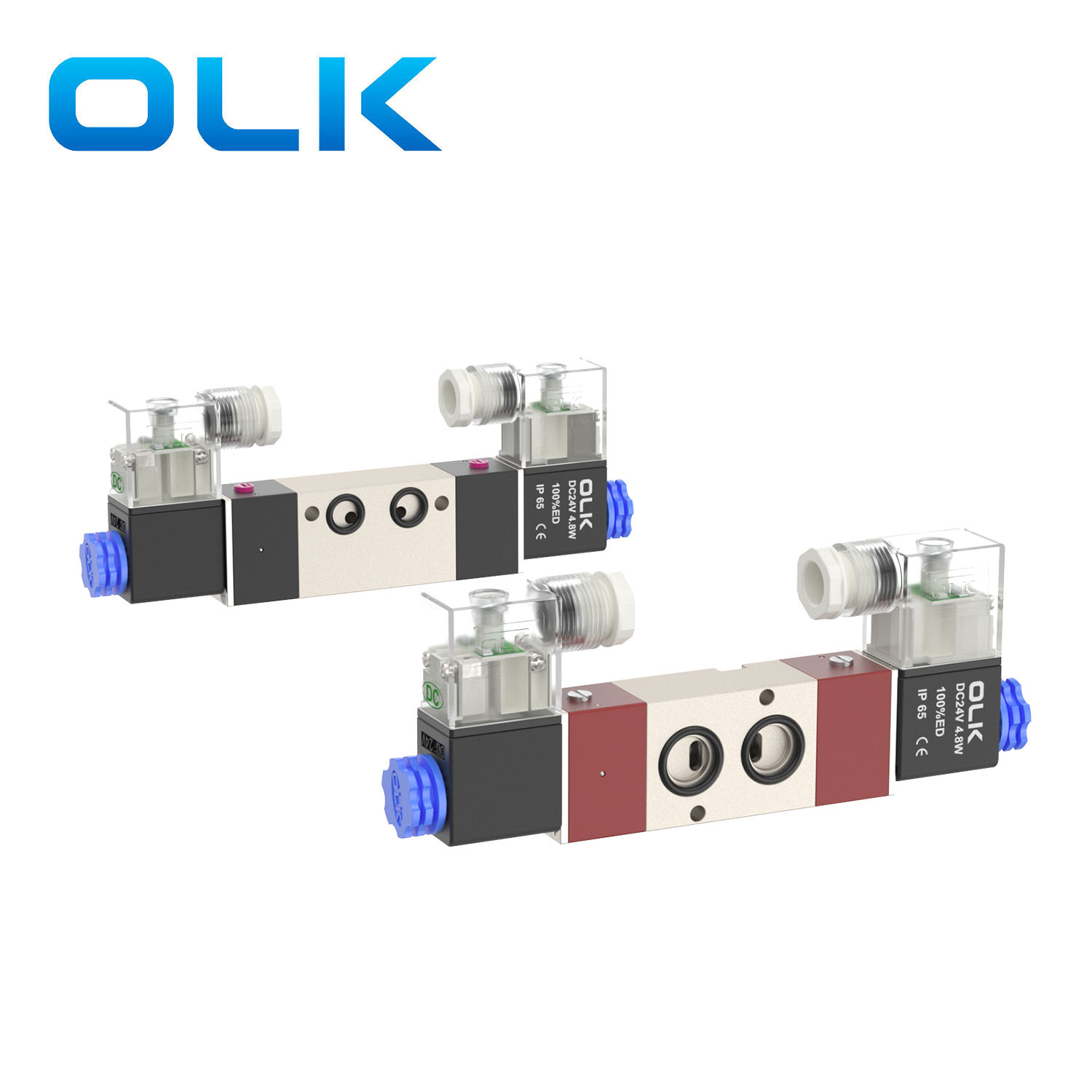

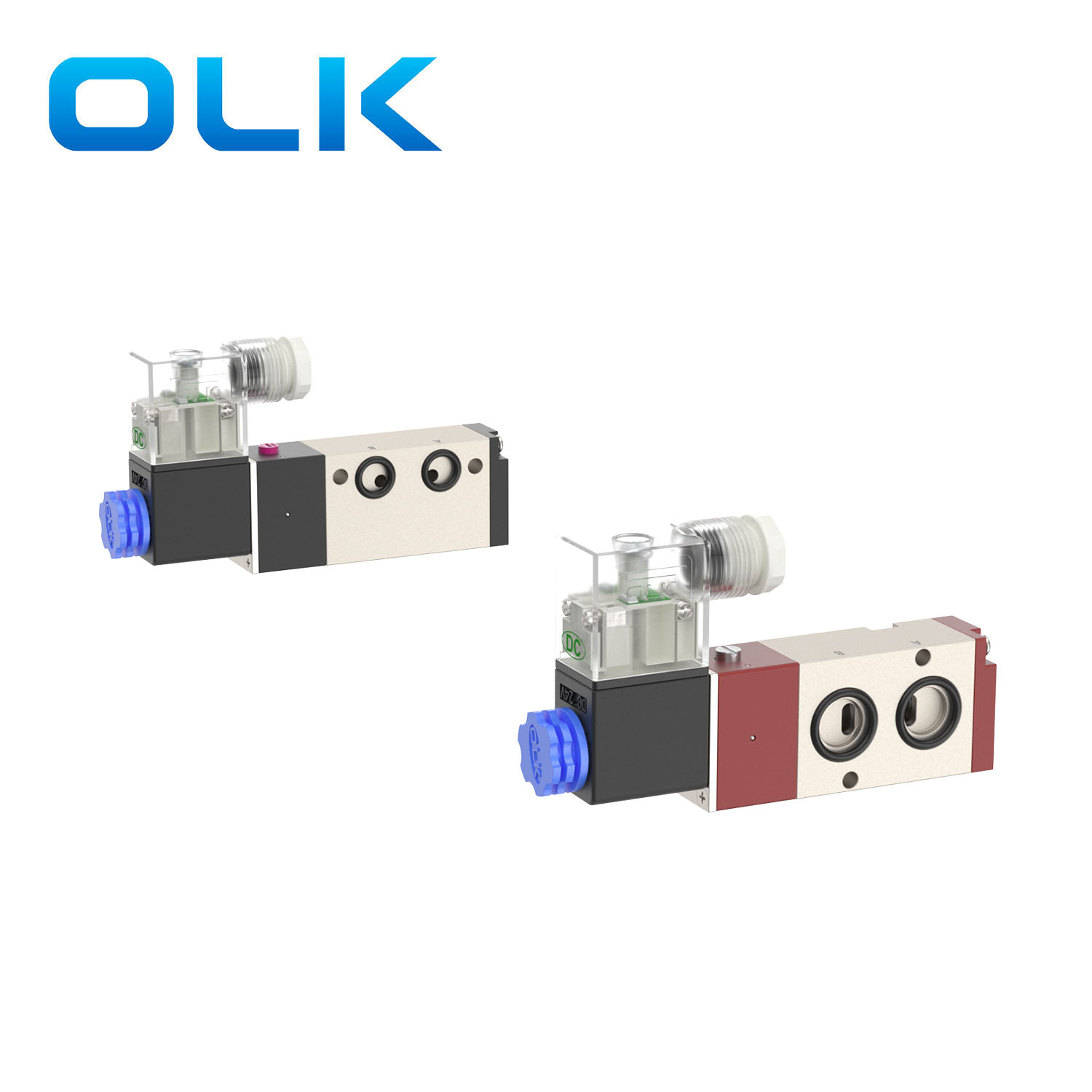

La serie Ouleikai (OLK) 4M de válvulas direccionales de solenoide de cinco vías, dos posiciones y venta directa utiliza un control operado por piloto, que presenta una velocidad de respuesta rápida y un funcionamiento confiable, adecuado para controlar cilindros de doble acción. La bobina viene con el logotipo ED, lo que permite una activación continua durante períodos prolongados. La electroválvula de dos posiciones de doble cabezal tiene función de memoria. El cuerpo de válvula engrosado sufre una fuerte oxidación para mejorar la dureza de la superficie. Antes de usar, inspeccione la válvula y la tubería para asegurarse de que estén intactas y sin fugas para evitar afectar el funcionamiento normal de la válvula.
La electroválvula direccional serie 4M es una variante de la electroválvula 4V, con el mismo principio funcional que la 4V. Según los diferentes requisitos de instalación, la válvula de la serie 4M ha modificado algunas dimensiones de la interfaz y del orificio de montaje. La empresa Ouleikai (OLK) ofrece una variedad de especificaciones y modelos para satisfacer las diferentes necesidades de los clientes, brindando servicios personalizables.

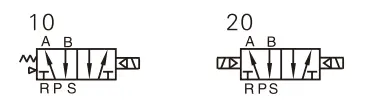

SÍMBOLO:
| código de pedido |
|||||
| 4M: | 3 | 10 | 10 | A |
|
| 4M: válvula solenoide de 5 vías y 2 posiciones (NAMRU) |
CÓDIGO | Tipo de válvula |
TAMAÑO DEL PUERTO |
Voltaje |
Método de cableado |
|
|
SERIE 1:100 |
10: control de válvula monoestable de 5/2 vías |
M5:M5 | R: CA 220 V. | En blanco: TU |
|
|
SERIE 2:200 |
20: control de válvula de doble solenoide 5/2 vías |
06:G1/8 | B: CC 24 V. | L: Línea |
|
|
SERIE 3:300 |
|
08:G1/4 | C:AC110V |
|
|
|
|
|
10:G3/8 | ES: AC24V |
|
|
|
|
|
|
F: CC 12 V. |
|
Características del producto:
1. Estructura operada internamente por piloto.
2. Estructura tipo pistón, que ofrece excelente sellado y reacción de respuesta.
3. Electroválvula de dos posiciones de doble cabezal con función de memoria.
4. Válvula solenoide de dos posiciones y cabezal doble con función de memoria.
5. Orificios internos procesados con técnicas especiales, lo que da como resultado una resistencia a la fricción mínima, una presión de aire de arranque baja y una vida útil prolongada.
6. Funcionamiento sin lubricación.
7. Montaje en placa lateral, que permite la conexión directa con los componentes actuadores.
8. Equipado con un dispositivo manual para una instalación y depuración convenientes.
9. Varios niveles de voltaje estándar disponibles para su selección.
|
medio de trabajo |
Aire (filtrado a través de un filtro de más de 40 μm) |
|
Acción |
Tipo piloto |
|
numero de posiciones |
2 posiciones 5 vías |
|
lubricante |
innecesario |
|
Rango de presión de trabajo MPa(psi) |
0,15∼0,8(21~114) |
|
Resistencia a la presión garantizada |
1,5 MPa (215 psi) |
|
Temperatura de trabajo °C |
-20∼70 |
|
Material del cuerpo |
aleación de aluminio |
|
Voltaje estándar |
220 V CA, 110 V CA, 24 V CA, 24 V CC, 12 V CC |
|
Usar rango de voltaje |
CA: ±15% CC: ±10% |
|
consumo de energía |
CA: 6VA CC: 4,8W |
|
nivel de protección |
IP65 (DIN40050) |
|
grado de resistencia al calor |
Clase B |
|
Tipo de conexión |
Tipo de enchufe DIN, tipo de salida |
|
tiempo de excitación |
0,05 segundos o menos |
|
modelo |
Diámetro del puerto |
Frecuencia de funcionamiento MÁXIMA |
Área de sección transversal de flujo mm² (valor CV) |
|
4M210-06 |
Entrada=G1/8 |
5 veces/segundo |
14,0(0,78) |
|
4M220-06 |
Entrada=G1/8 |
5 veces/segundo |
14,0(0,78) |
|
4M210-08 |
Admisión = G1/4 Escape = G1/8 |
5 veces/segundo |
16,0(0,89) |
|
4M220-08 |
Admisión = G1/4 Escape = G1/8 |
5 veces/segundo |
16,0(0,89) |
|
4M310-08 |
Admisión=G3/8 Escape=G1/4 |
4/seg |
25,0(1,40) |
|
4M320-08 |
Admisión=G3/8 Escape=G1/4 |
4/seg |
25,0(1,40) |
|

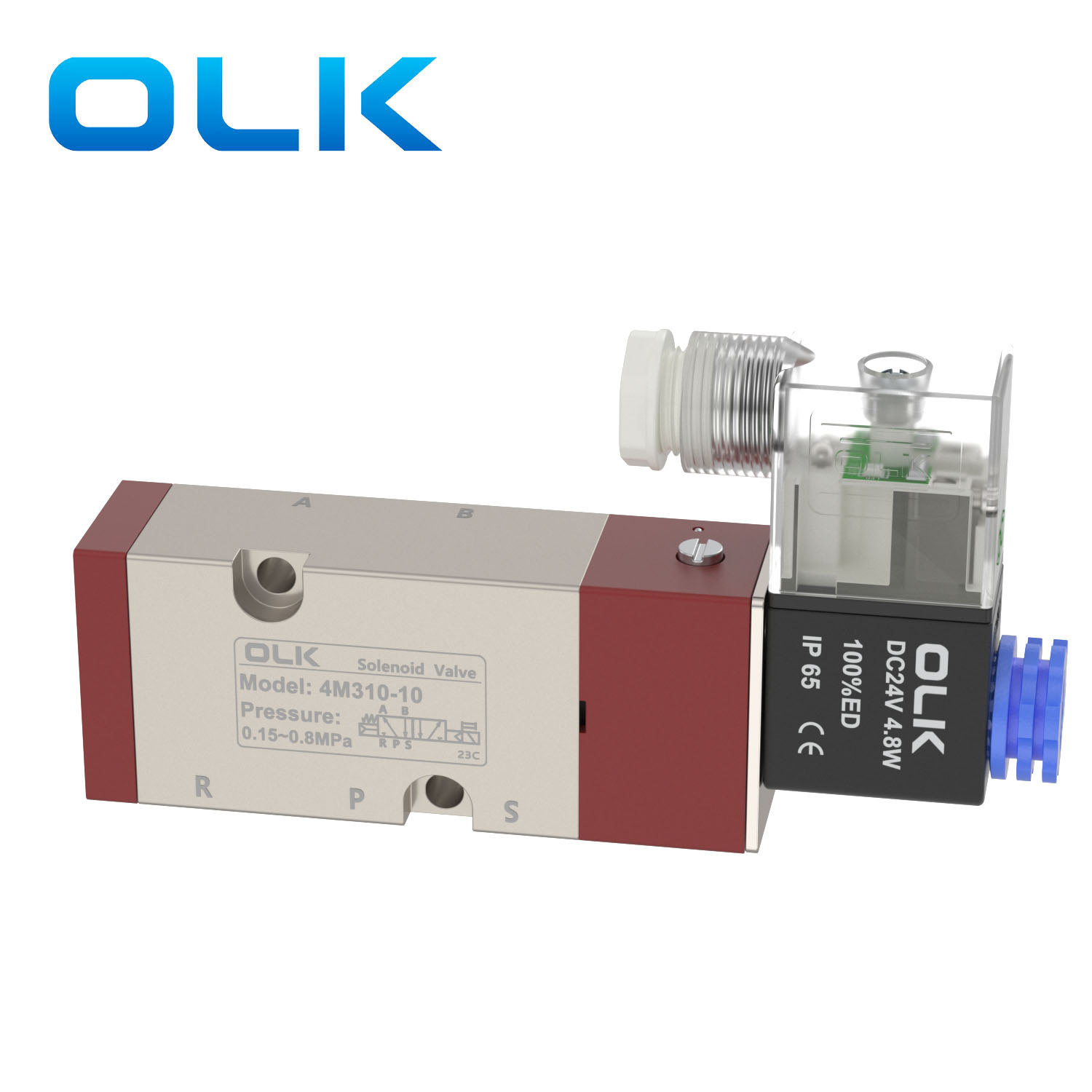

4M310-10 |
Entrada=G1/4 |
4/seg |
30(1,68) |
|
4M320-10 |
Entrada=G1/4 |
4/seg |
30(1,68) |
