Ouleikai (OLK) fabrica válvulas rotativas manuales K34 de 2 posiciones y 4 vías y válvulas direccionales de control de cilindro de acción directa K34. Cuentan con cuerpos de válvulas de aleación de aluminio que son resistentes a la corrosión y al óxido. Estos cuerpos de válvulas de alta resistencia pueden funcionar de forma continua durante 48 horas. Los puertos roscados de precisión de la válvula K34 vienen con una manija extraíble y la parte inferior tiene orificios de montaje para una instalación más fácil.

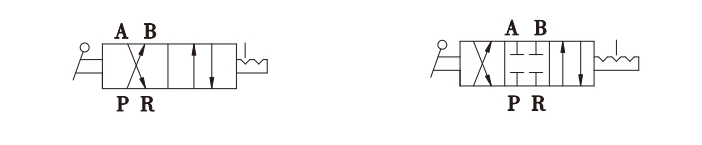

SÍMBOLO:
| Código de pedido: | |||||
| K | 34 | R6 | - | 8 | L |
| Modelo: | Código | Función: |
|
Tamaño del puerto: | Instalación: |
| K: válvula giratoria manual serie K |
Posición 24:2 de 4 vías | R6: control manual |
|
8:G1/4 | En blanco: un agujero en un lado |
|
|
34:3 posición 4 vías |
|
|
|
L:Doble orificio en lados opuestos |
|
|
|
|
|
|
R: Tres agujeros en la parte inferior |
|
|
|
|
|
|
D: Cuatro agujeros en la parte inferior |
|
Modelo |
K34r8-l8 |
K34r8-l8 |
K24R8-L8d |
K34R8-L8D |
K24R8-l8s |
K34R8-L8S |
|
Medio de trabajo |
Aire (filtrado a través de una pantalla de filtro de más de 40 μm) |
|||||
|
Modo de acción |
control manual |
|||||
|
Tamaño del puerto |
Entrada=Salida=PT1/4 |
|||||
|
Rango de presión |
0,15-0,8 MPa (21-114 PSI) |
|||||
|
Posición |
Puerto 2/4 |
Puerto 3/4 |
Puerto 2/4 |
Puerto 3/4 |
Puerto 2/4 |
Puerto 3/4 |
|
Presión de trabajo |
'-10-60℃ |
|||||
|
Presión de prueba |
1,5 MPa (215 psi) |
|||||
|
Válvulas rotativas manuales neumáticas OLK – Comparación de 5 modelos |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
modelo viejo |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Posición |
2 posiciones 4 vías |
|
3 posiciones 4 vías |
|
3 posiciones 4 vías |
|
3 posiciones 4 vías |
|
3 posiciones 4 vías |
|
|
3 posiciones 4 vías |
|
|
|
|
|
|
|
|
|
Tamaño del puerto |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Características del producto |
Montaje en panel |
|
A: Interfaz cuadrilátera B: Interfaz de dos lados, con atenuación del sonido en la parte inferior |
|
|
|
|
|
En blanco: un orificio en un lado L: dos orificios en lados opuestos; D: cuatro orificios en la parte inferior; |
|
|
|
|
|
|
|
|
|
|
|
|
Manejar |
Mango extraíble |
|
Mango extraíble |
|
Mango extraíble |
|
Asas de plástico/no extraíbles. |
|
Mango extraíble, mango anti-escaldaduras |
|
|
|
|
|
|
|
|
|
|
|
|
Dimensiones de la base |
Serie 200: 62mm |
|
61,3 milímetros |
|
74mm |
|
74mm |
|
55mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Ángulo de giro |
105° |
|
Consumo de energía |
≤80W (en espera≤0,5W) |
|
Rodamiento de carga |
45KG-65KG |
|
Color |
Blanco brillante |
|
Altura de elevación |
65 cm-85 cm (se puede equipar con un segundo elevador) |
|
Distancia de control remoto |
50 Metros (Espacio Abierto) |
|
Modelo |
K34R6-8 |
|
|
|
||
|
Medio de trabajo |
Aire (filtrado a través de una pantalla de filtro de más de 40 μm) |
|||||
|
Modo de acción |
control manual |
|||||
|
Tamaño del puerto |
Entrada=Salida=PT1/4 |
|||||
|
Rango de presión |
0,15-0,8 MPa (21-114 PSI) |
|||||
|
Posición |
3 posiciones 4 vías |
|
|
|
||
|
Presión de trabajo |
'-10-60℃ |
|||||
|
Presión de prueba |
1,5 MPa (215 psi) |
|||||
