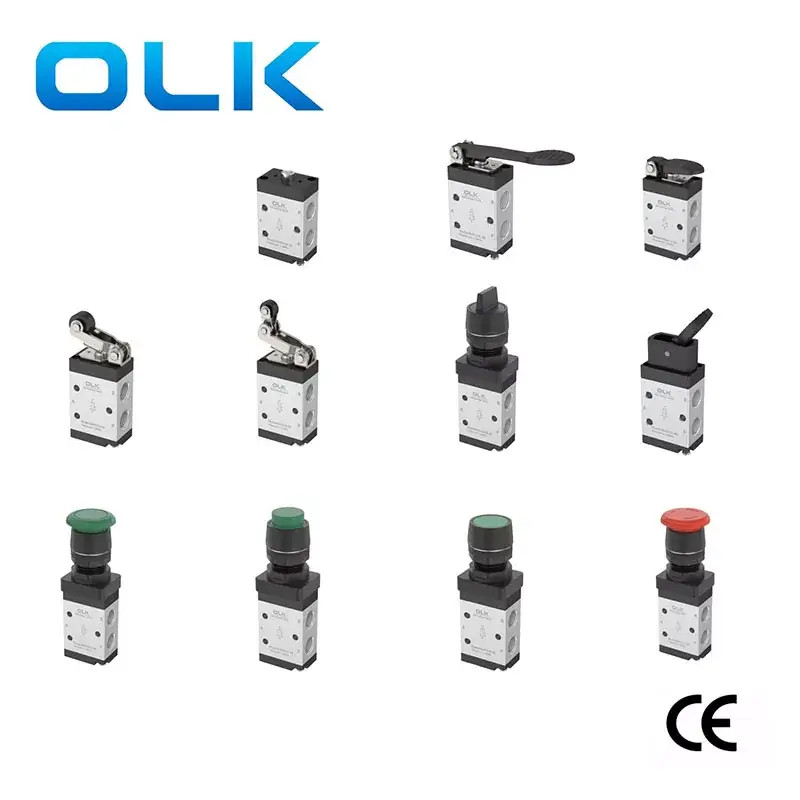

Válvula de control de botón mecánico serie M3 de 3 vías

La válvula mecánica de 3/2 vías tipo airtac de la serie ouleikai M3 tiene 2 estados de funcionamiento y 3 selecciones de ruta. Válvula mecánica M3 adecuada para diferentes escenarios de control neumático. La fuerza de control de la válvula mecánica M3 de estructura tipo pistón no se ve afectada por la presión de trabajo. estable, confiable y duradero, adecuado para entornos de trabajo estables a largo plazo, como el control neumático en líneas de producción automatizadas como líneas de ensamblaje y líneas de embalaje.

Símbolo:

Válvulas de control de botón mecánico OULEIKAI serie M3 2/3 Características del producto

1. El puerto de escape está ubicado en la carrocería, lo que facilita la instalación de un silenciador para reducir el ruido y la contaminación.

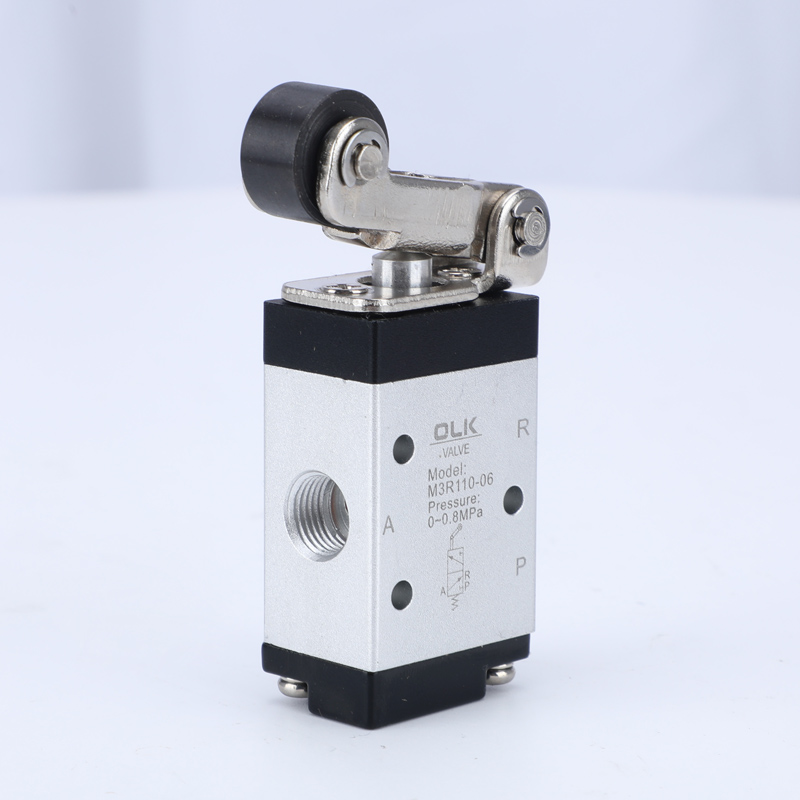

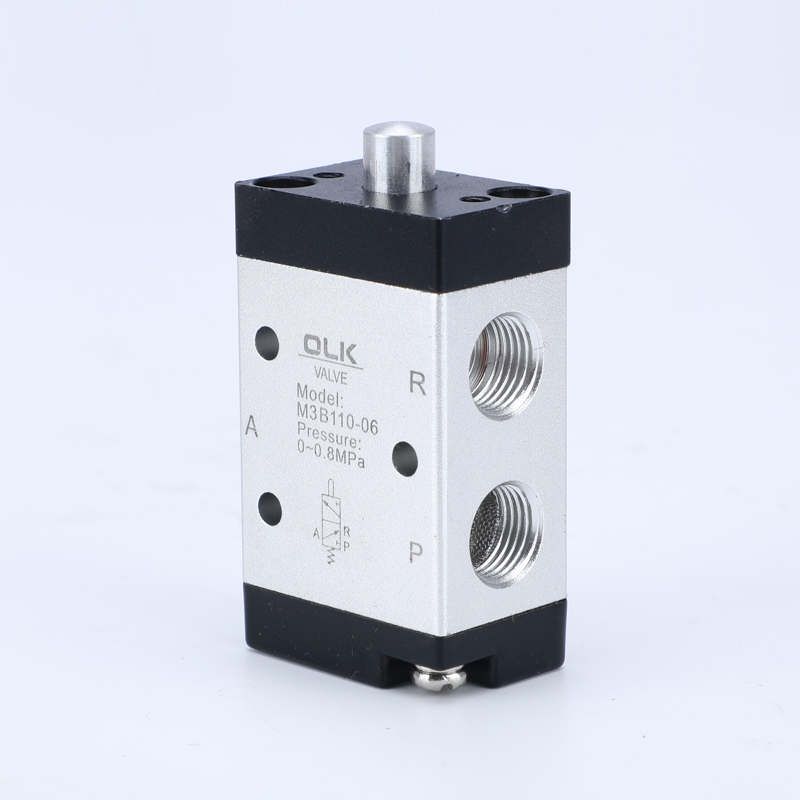

2. Las series M3B, M3R y M3L requieren fuerzas externas para la conmutación proporcionadas por mecanismos externos, adecuados para detección de posición o interruptores de carrera.

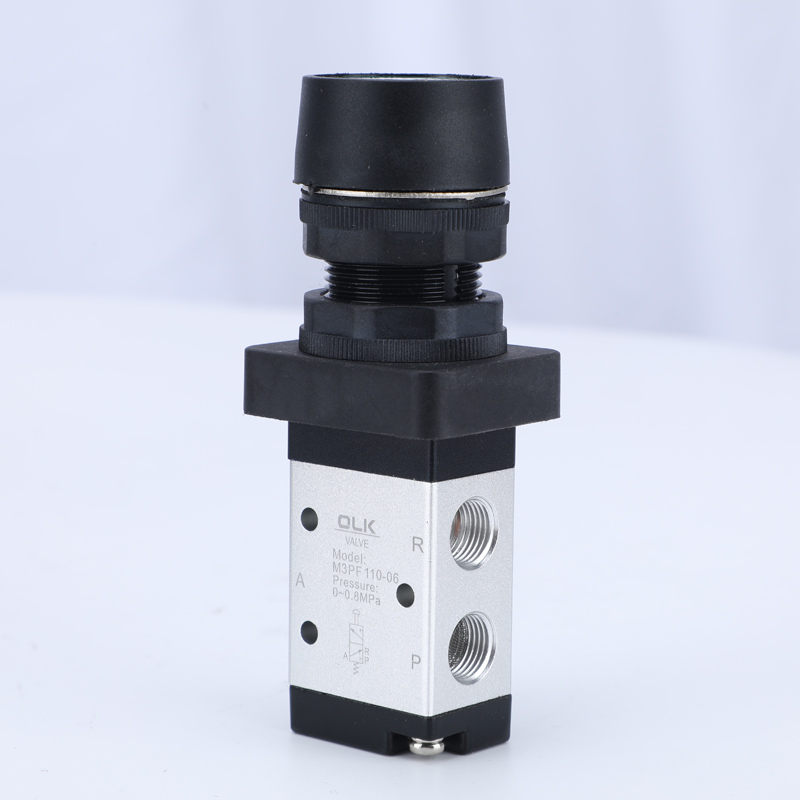

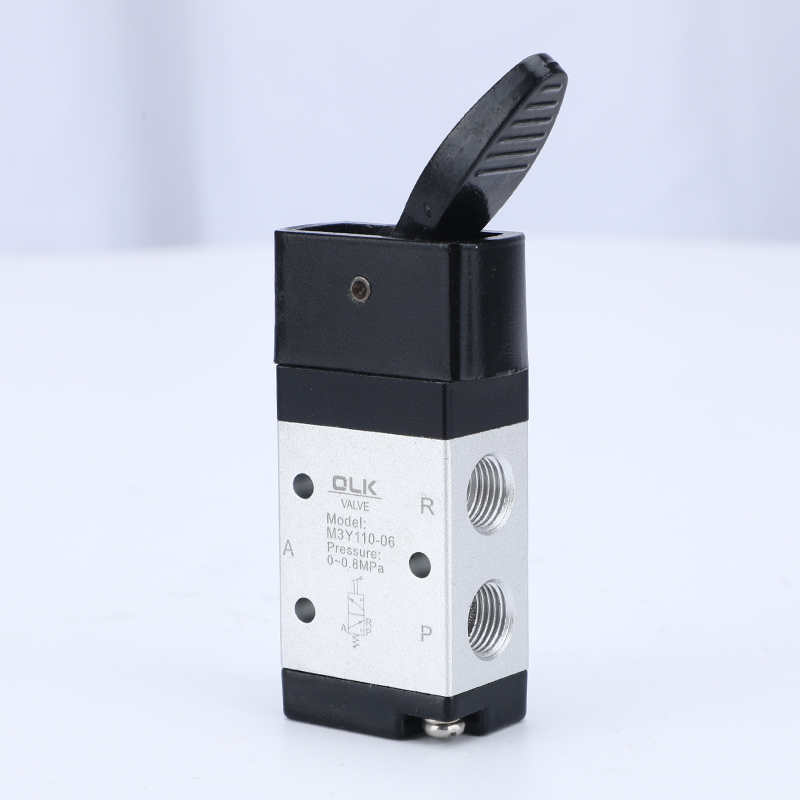

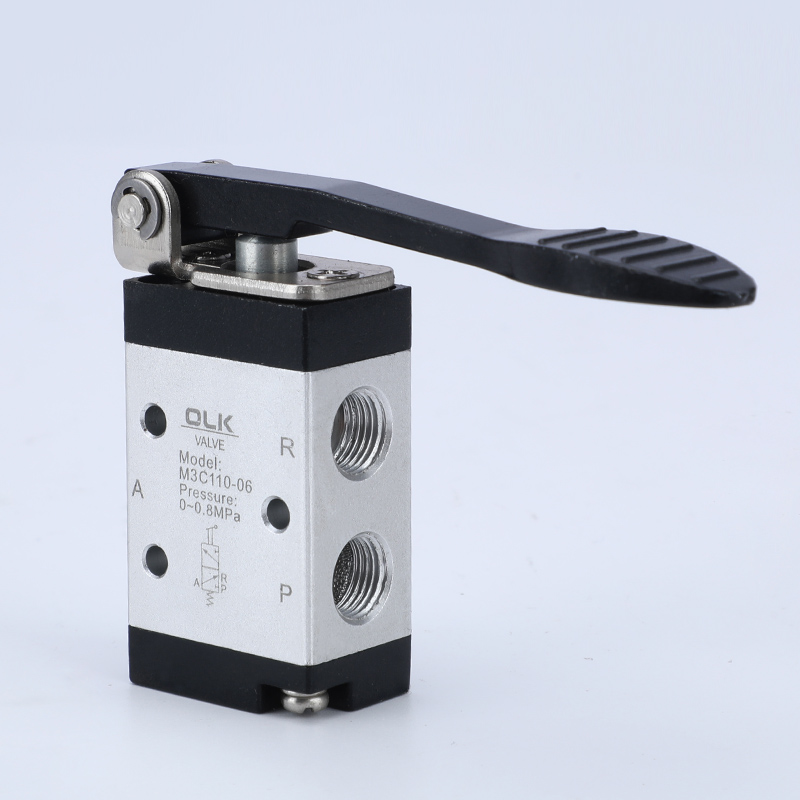

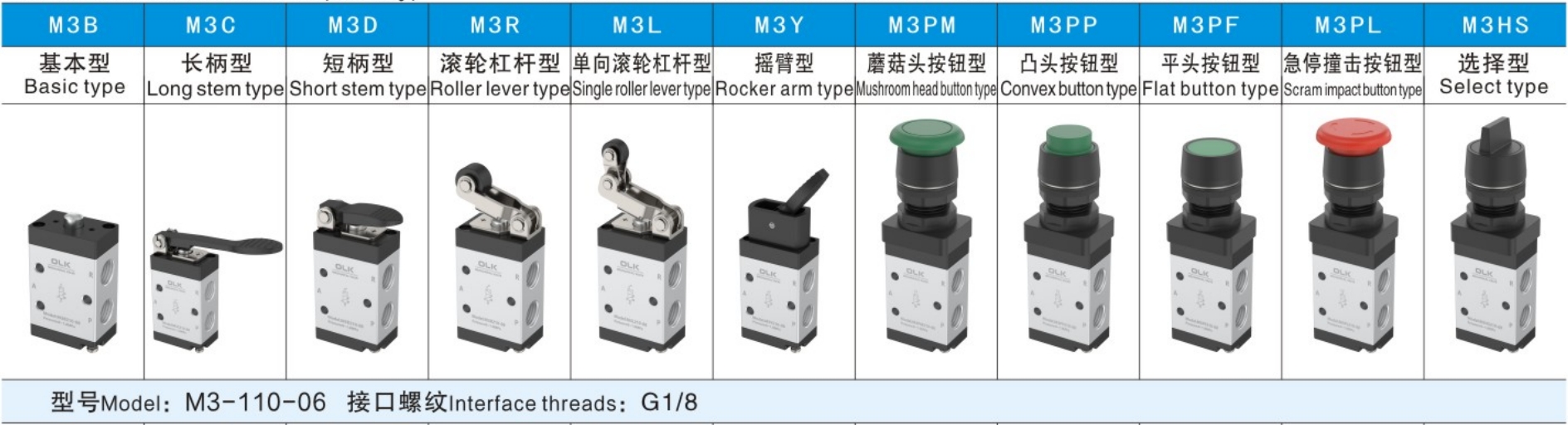

3. Las series M3C, M3D, M3Y, M3PF, M3PM, M3PP y M3PLM3HS se operan manualmente, con varias formas estructurales de cabezales de control para un uso conveniente en diferentes condiciones.

4. Estructura tipo pistón, la fuerza de control no se ve afectada por la presión de trabajo (es decir, sin contrapresión), sellado del anillo interior, sellado excelente y conmutación flexible.

5. No es necesaria la lubricación con aceite.

6. Instalación y uso convenientes con montaje en múltiples posiciones.

7. Los cabezales de control de las series M3C, M3D, M3Y, M3R y M3L están fabricados de material metálico para una larga vida útil y una mayor confiabilidad.

SERIE M3 Válvula de control de botón mecánico de 3 vías Parámetros generales

SERIE M3 Válvula de control de botón mecánico de 3 vías Instalación y aplicación:

Precauciones

1) La pieza de control está hecha de plástico de ingeniería y solo se permite la operación manual. No utilice impactos metálicos para cambiar la válvula.

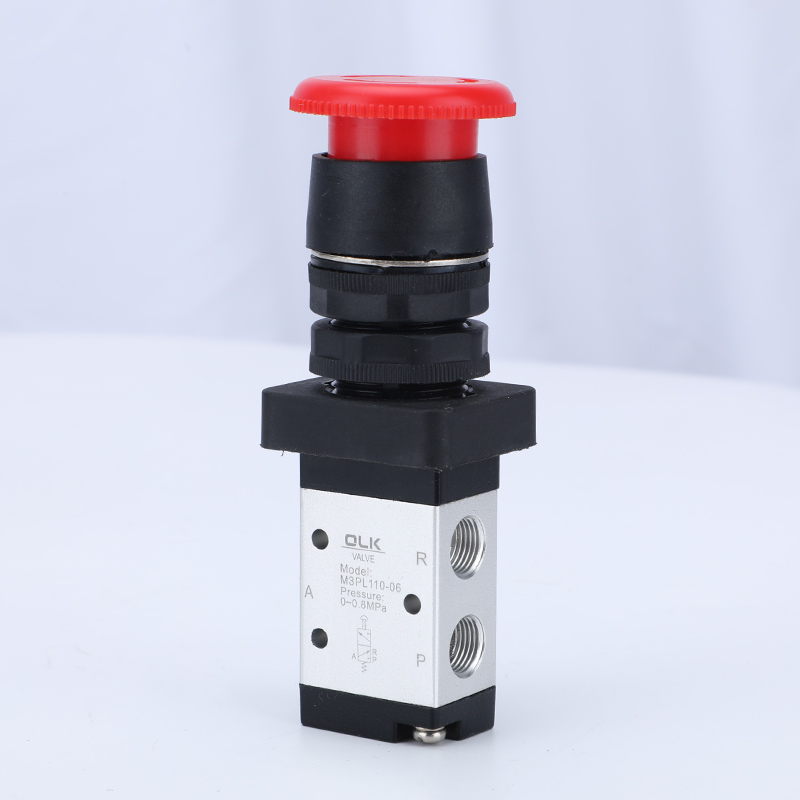

2) Las series M3B, M3C, M3D, M3PM, M3PF y M3PP se restablecen automáticamente. Las válvulas manuales M3Y, M3HS y M3PL se restablecen manualmente. Después de presionar el M3PL en la posición de tesoro, es necesario girar el botón giratorio para restablecerlo.

3) Preste atención a la carrera de inversión. Cuando cualquier fuerza externa hace que la válvula se invierta, la carrera de inversión básica no debe exceder el rango de carrera de inversión especificado en la tabla de carreras de control, de lo contrario causará daños al cuerpo de la válvula.

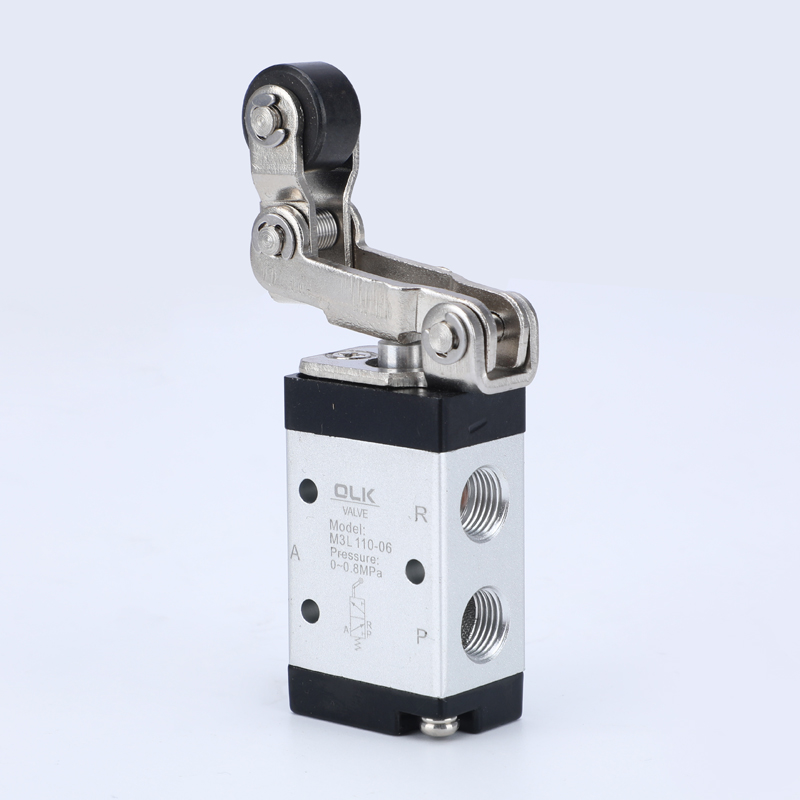

4) La válvula de rodillo unidireccional M3L solo puede cambiar en una dirección (golpeando de derecha a izquierda). Impacto no válido en la otra dirección (curvado de izquierda a derecha).

5) La combinación del cabezal de control se puede pedir por separado.
