La válvula mecánica de 5/2 vías MV522 con estructura de acción directa OLK tiene una estructura simple y utiliza un anillo de sellado de alta calidad para una excelente estanqueidad, un buen rendimiento de aislamiento y resistencia al calor y la corrosión.
La rosca de la válvula de botón mecánico MV522 es G1/4, con un rango de presión de 0-0,8 Mpa y no requiere lubricación, lo que facilita el mantenimiento y el servicio, lo que reduce el tiempo de inactividad y los costos de mantenimiento.
Símbolo:
|
Código de pedido |
|||
| VM | 52 | 2 | R |
| MODELO: | POSICIÓN NO. | TAMAÑO DEL PUERTO: |
TIPO DE BOTÓN: |
| Válvula mecánica MT | Posición 52:25 vías | 2:G1/4 | En blanco: tipo básico |
|
|
|
|
R: Tipo de rodillo |
|
|
|
|
TB: Tipo de botón selector |
|
|
|
|
EB: tipo bloqueable |
|
|
|
|
PP: botón plano |
|
|
|
|
PPL: botón convexo |
|
|
|
|
PB: Botón circular grande |

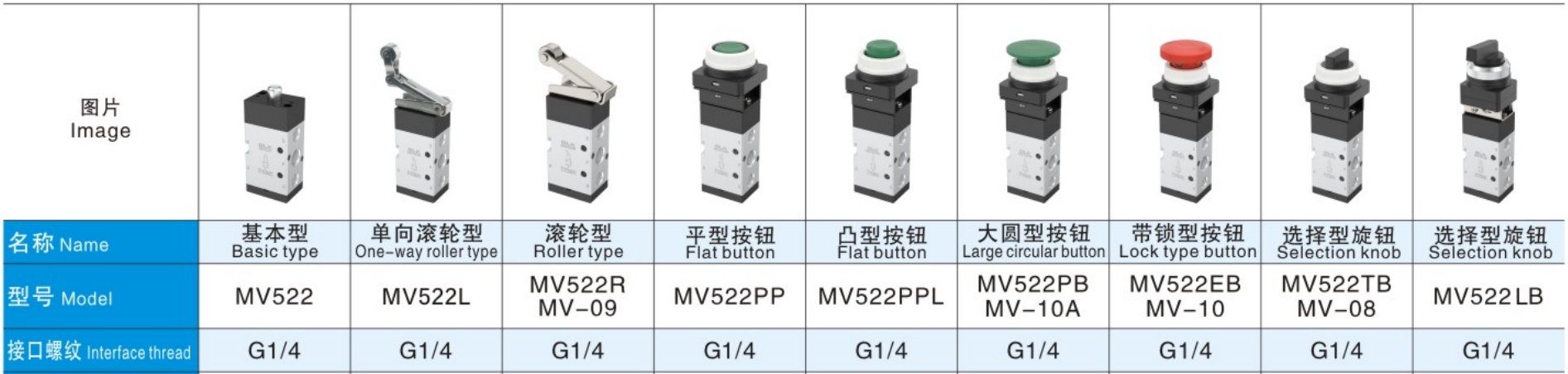

- Tipo básico (MV522)

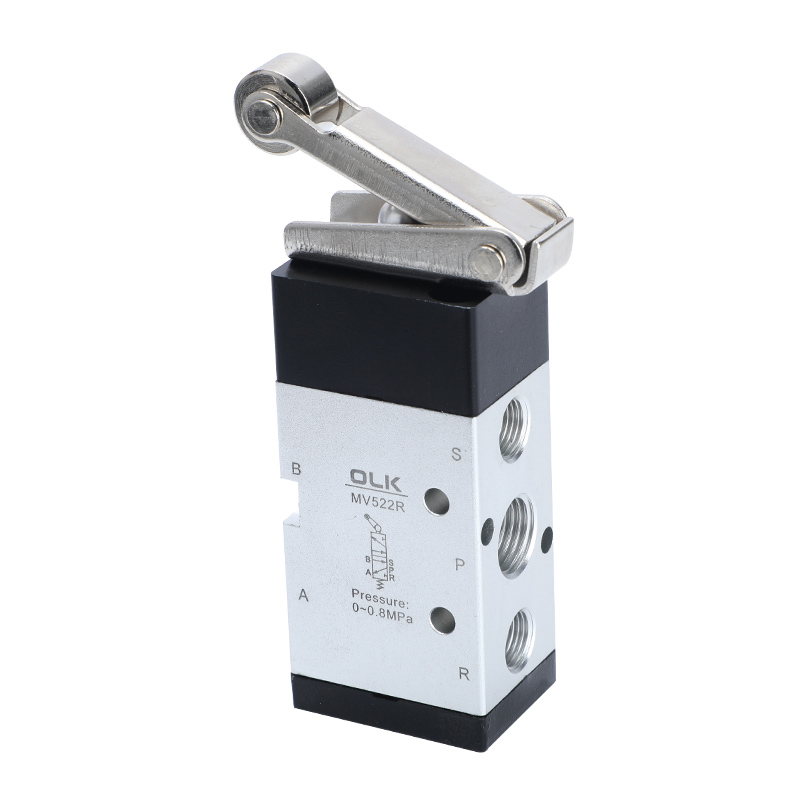

- Tipo de rodillo (MV522/MV-09)

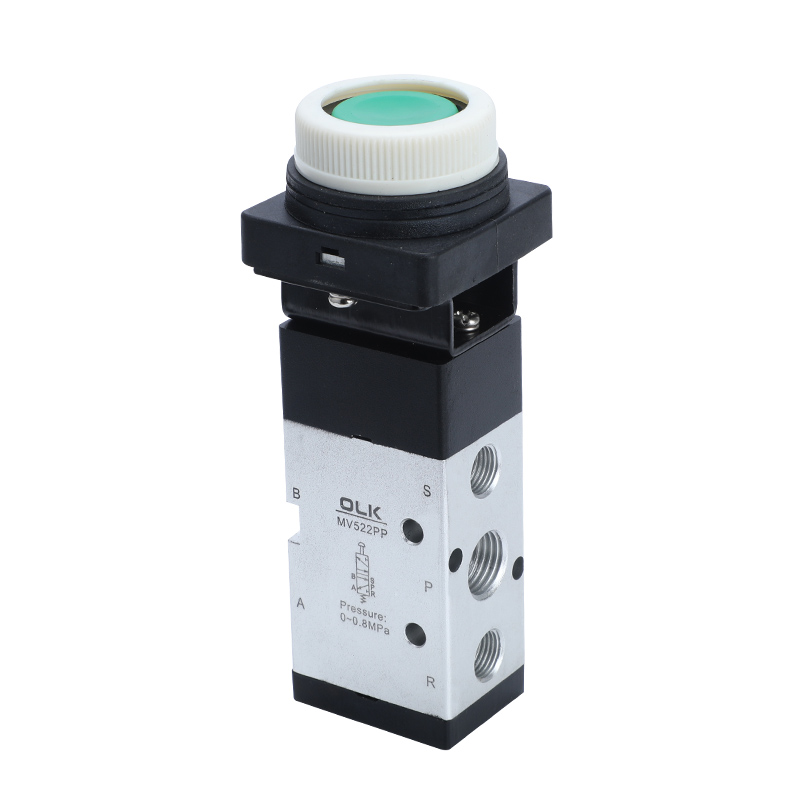

- Botón plano (MV522PP)

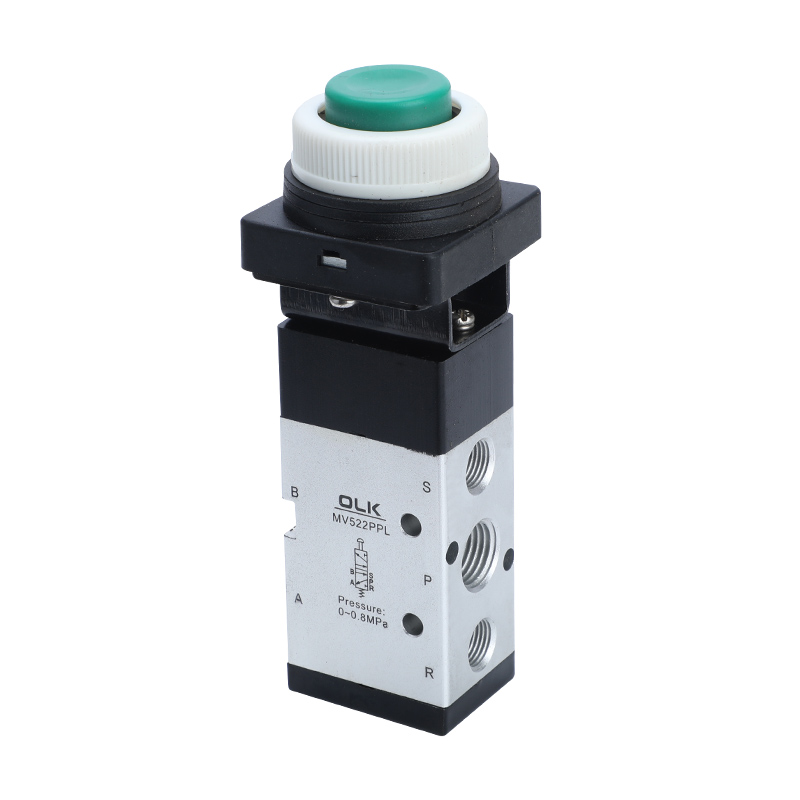

- Botón convexo (MV522PPL)

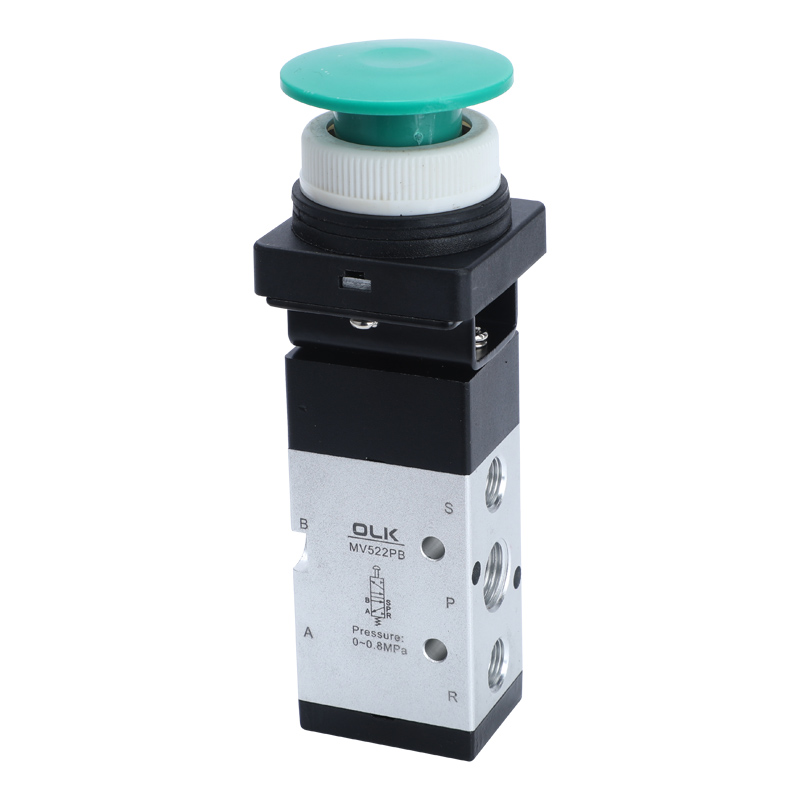

- Botón circular grande (MV522PB/MV-10A)
- Tipo con cerradura (MV522EB/MV-10)
- Tipo de botón selector (MV522TB/MV-08)

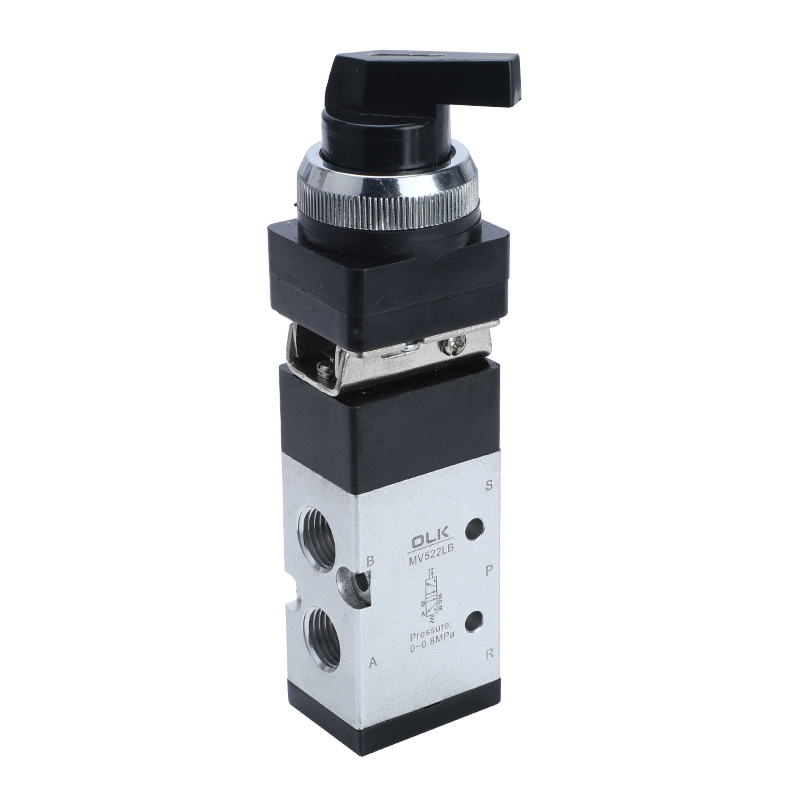

- Tipo de perilla selectora (MV522LB)
|
medio de trabajo |
Aire (filtrado a través de un filtro de más de 40 μm) |
|
Acción |
Control Externo Acción Directa |
|
Diámetro del puerto |
08:G1/4 |
|
numero de posiciones |
2 posiciones 5 vías |
|
lubricante |
innecesario |
|
Rango de presión de trabajo MPa(psi) |
0~0,8(0~114) |
|
Resistencia a la presión garantizada |
1,5 MPa (215 psi) |
|
Temperatura de trabajo °C |
-5∼60 |
|
Material del cuerpo |
aleación de aluminio |
