Válvula de botón mecánica de 5/2 vías serie AIRTAC TIPO M5 fabricada por la empresa neumática OLK. La válvula mecánica M5 es una estructura de columna deslizante. Los puertos de escape ubicados en el cuerpo de la válvula. La válvula de botón M5 facilitará la instalación del silenciador para reducir el ruido y la contaminación. .La válvula de control de botón mecánico de 5 vías serie M5, mientras que la M5-210 ofrece roscas de interfaz G1/8 y G1/4.
símbolo:
Código de pedido
M5
P.M
210
06
R
Tipo de botón
Código
TAMAÑO DEL PUERTO
Color del botón
M5: tipo M
B: Tipo básico (M5B)
Control único serie 110:110
100:06:G/18
PL: ROJO
C:Tipo de mango largo (M5C)
Control único serie 210:210
200:06:G1/8
PP/PF/PM/HS:ROJO,VERDE,NEGRO
D: Tipo de mango corto (M5D)
200:08G1/4
R:Tipo de palanca de rodillo (M5R)

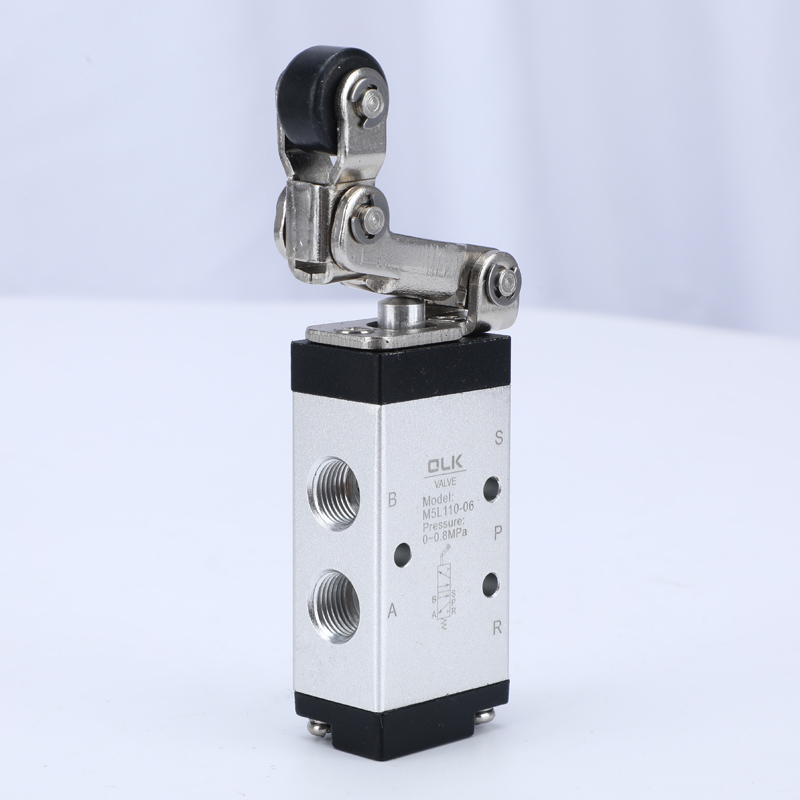

L:Tipo de palanca con rodillo unidireccional (M5L)
Y: Tipo de brazo basculante (M5Y)

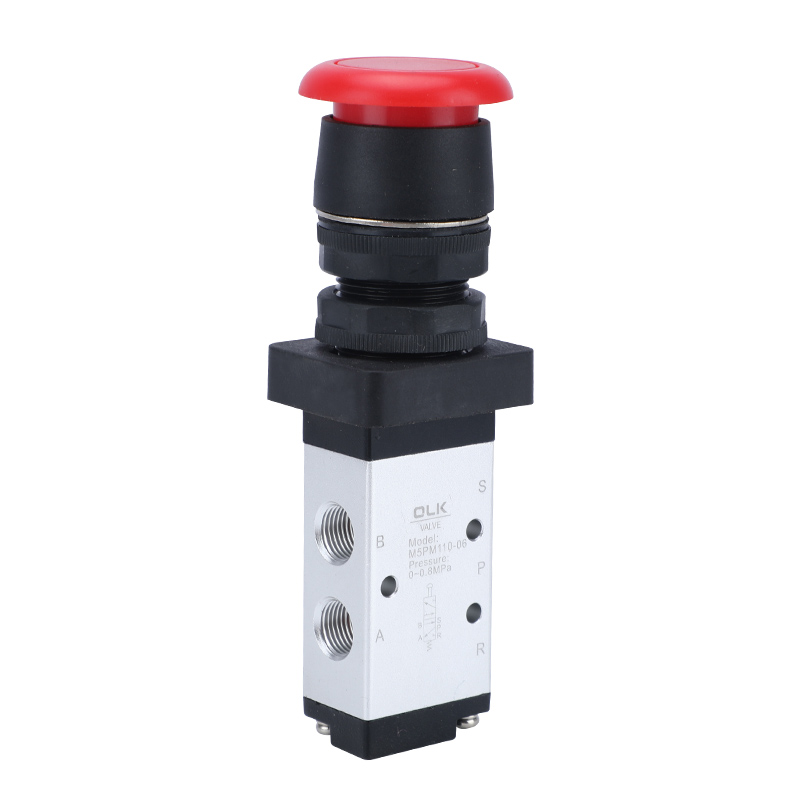

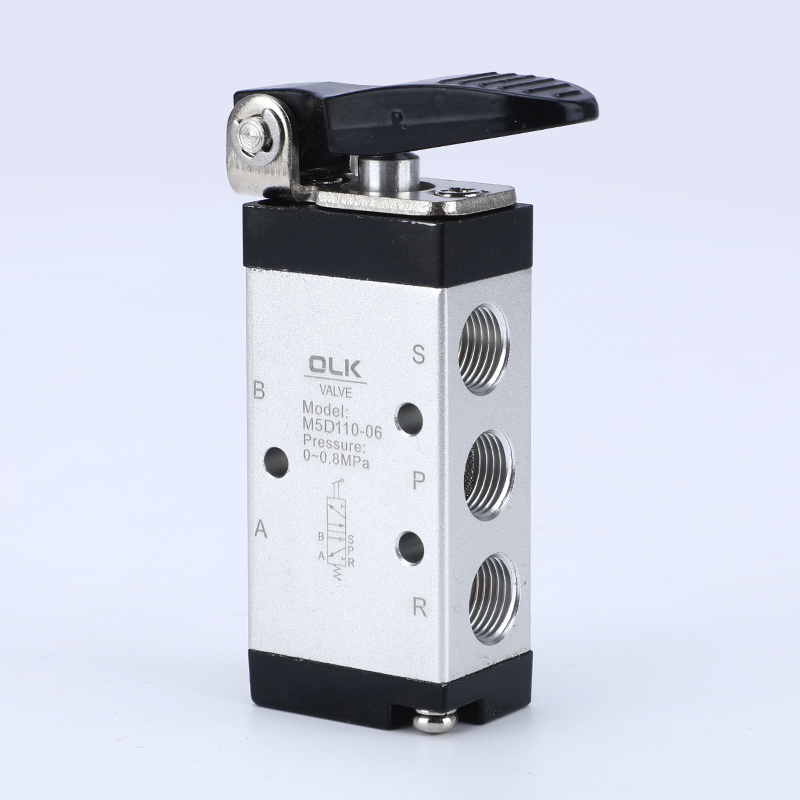

PM: Tipo de botón de cabeza de hongo (M5PM)
PP: Tipo de botón con cabeza elevada (M5PP)
PF: Tipo de botón de cabeza plana (M5PF)
PL: Tipo de botón de impacto de parada de emergencia (M5PL)
HS:Tipo de selector (M5HS)

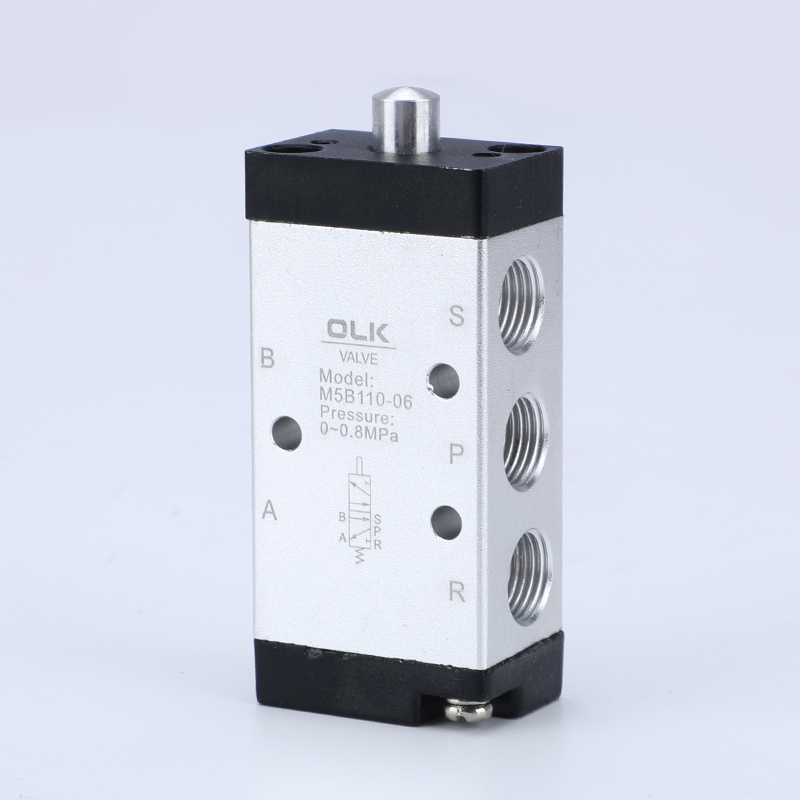

- Tipo básico (M5B)

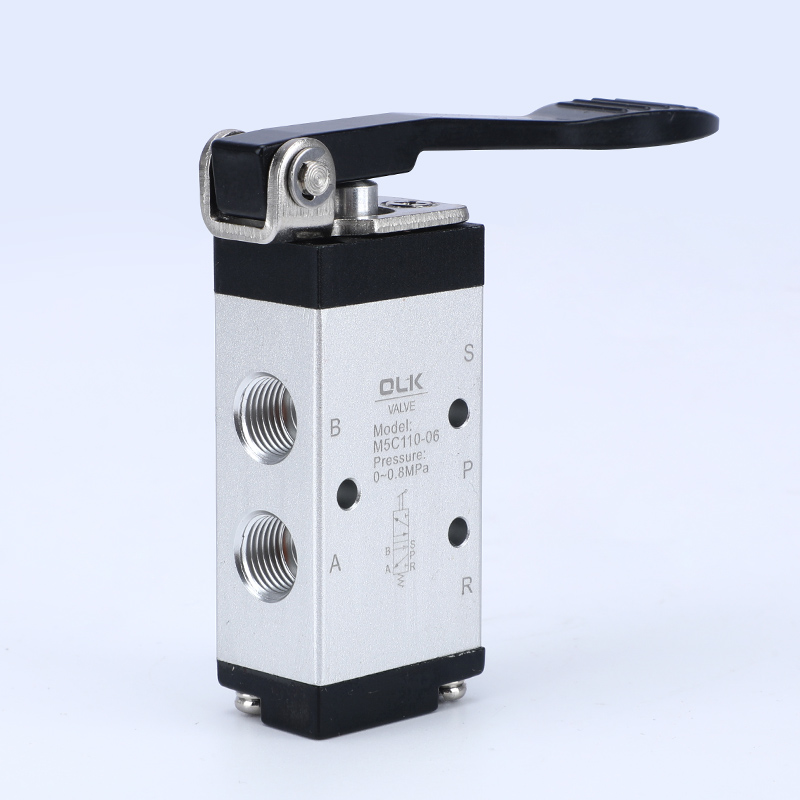

- Tipo de mango largo (M5C)
- Tipo de mango corto (M5D)

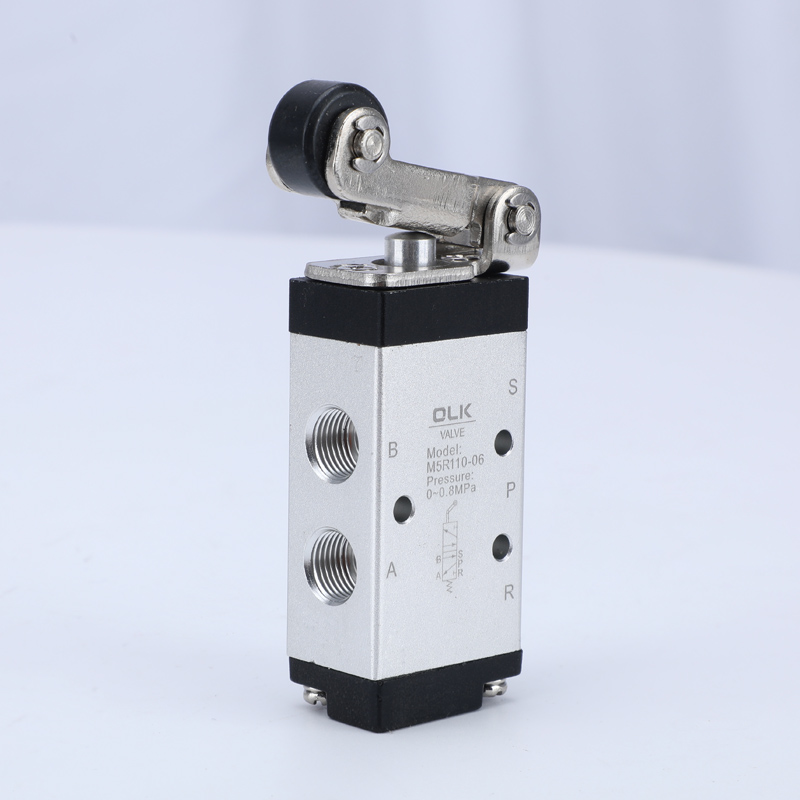

- Tipo palanca de rodillo (M5R)
- Tipo palanca de rodillo unidireccional (M5L)

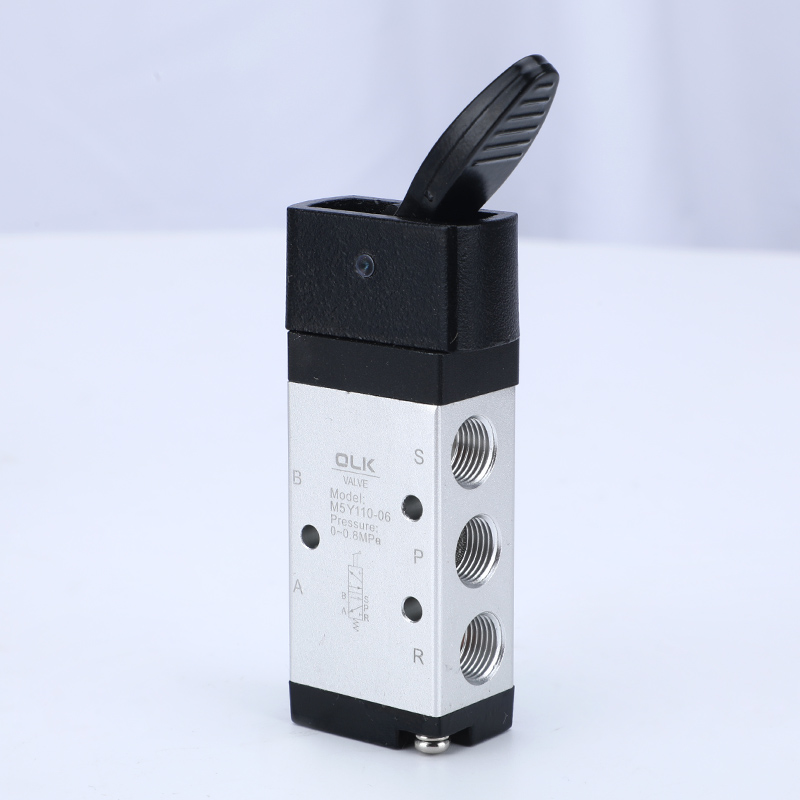

- Tipo de balancín (M5Y)
- Tipo de botón con cabeza de seta (M5PM)

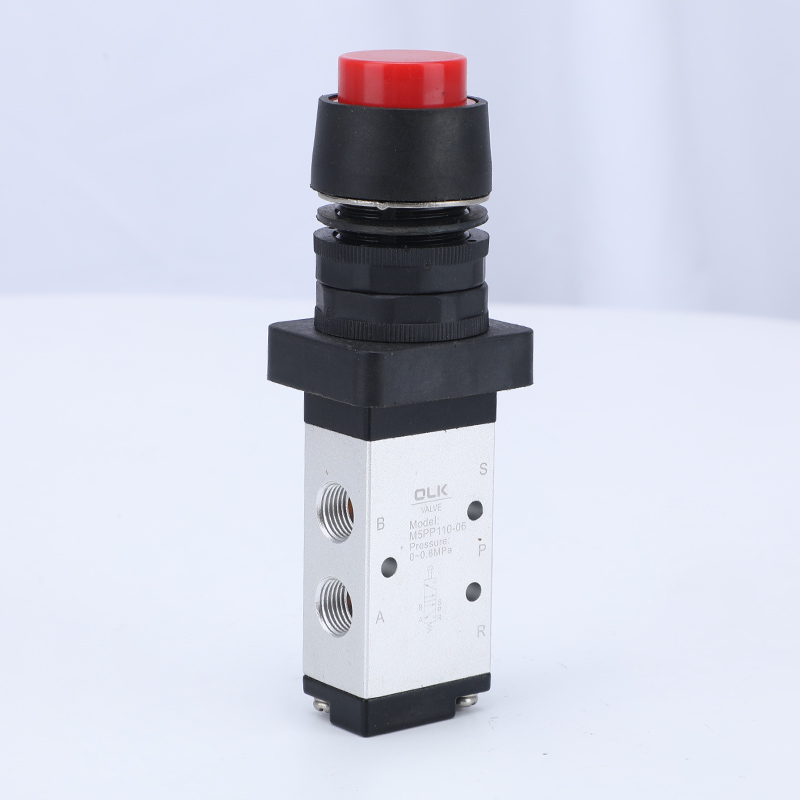

- Tipo de botón de cabeza elevada (M5PP)

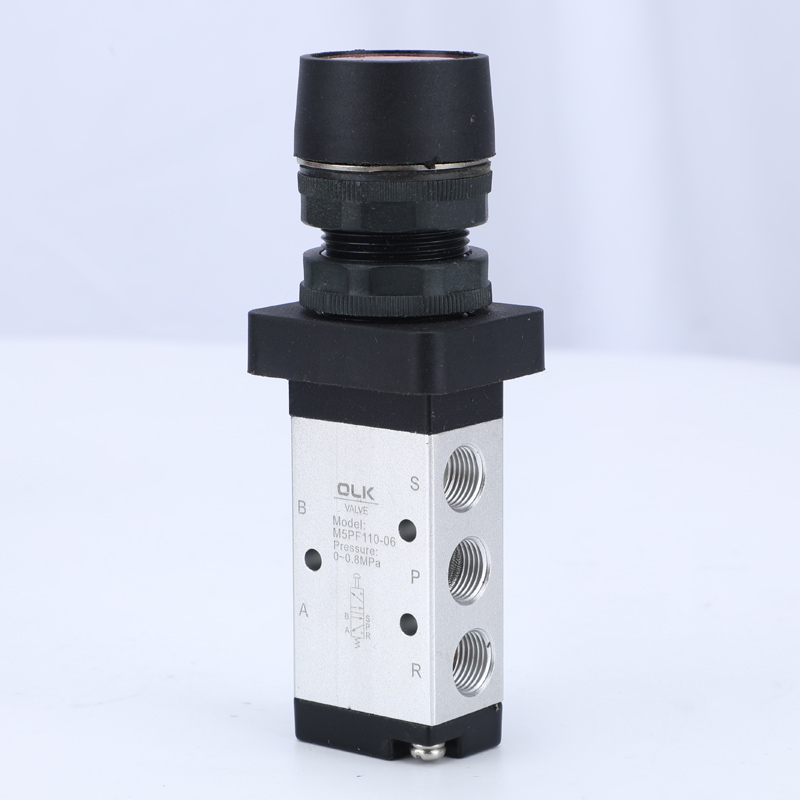

- Tipo de botón de cabeza plana (M5PF)
- Tipo de botón de impacto de parada de emergencia (M5PL)

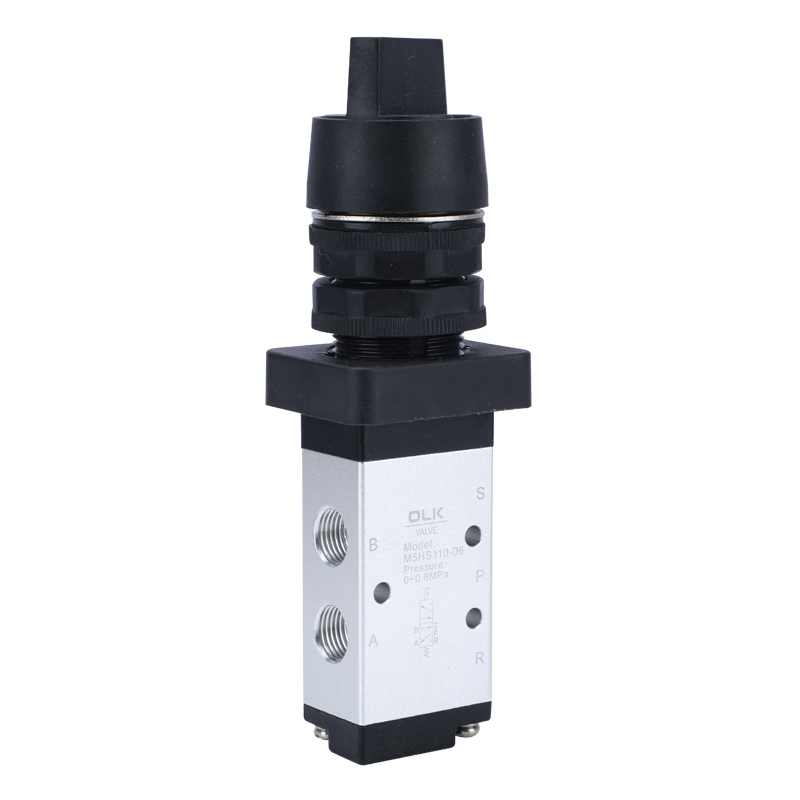

- Tipo de selector (M5HS)
Para los tipos PM, PP y PF, hay tres colores de botones para elegir: rojo, verde y negro.
1. Los puertos de escape están ubicados en la carrocería, lo que facilita la instalación de silenciadores para reducir el ruido y la contaminación.
2. Las series M5B, M5R, M5L requieren fuerzas externas para la conmutación, proporcionadas por mecanismos externos, adecuados para detección de posición o interruptores de carrera.
3. Las series M5C,M5D, M5Y,M5PF,M5PM,M5PP,M5PL,M5HS se operan manualmente con varios cabezales de control estructural para mayor comodidad en diferentes condiciones.
4. Estructura de columna deslizante, fuerza de control que no se ve afectada por la presión de trabajo (es decir, sin efecto de contrapresión), sello de anillo interior para un buen sellado, conmutación flexible.
5. No es necesaria la lubricación con aceite.
6. Instalaciones en múltiples posiciones para facilitar su uso.
7. Los cabezales de control de las series M5C, M5D, M5Y, M5R, M5L están hechos de metal, lo que garantiza una larga vida útil y una mayor confiabilidad y estabilidad.
|
medio de trabajo |
Aire (filtrado a través de un filtro de más de 40 μm) |
|
Acción |
Acción directa externa |
|
Diámetro del puerto |
05:M5,06:G1/8,08:G1/4 |
|
numero de posiciones |
2 posiciones 5 vías |
|
lubricante |
innecesario |
|
Rango de presión de trabajo MPa(psi) |
0∼1,0(~145) |
|
Resistencia a la presión garantizada |
1,5 MPa (215 psi) |
|
Temperatura de trabajo °C |
-20∼70 |
|
Área de sección transversal mm² (valor CV) |
05:2.5(0.14),06:8(0.45),08:12(0.67) |
|
Material del cuerpo |
aleación de aluminio |
Precauciones
1) La pieza de control está hecha de plástico de ingeniería y solo se permite la operación manual. No utilice impactos metálicos para cambiar la válvula.
2) Las series M5B, M5C, M5D, M5PM, M5PF y M5PP se restablecen automáticamente. Las válvulas manuales M5Y, M5HS y M5PL se restablecen manualmente. Después de presionar el M5PL en la posición de tesoro, es necesario girar el botón giratorio para restablecerlo.
3) Preste atención al movimiento inverso. Cuando cualquier fuerza externa hace que la válvula se invierta, la carrera de inversión básica no debe exceder el rango de carrera de inversión especificado en la tabla de carreras de control, de lo contrario causará daños al cuerpo de la válvula.
4) La válvula de rodillo unidireccional M5L solo puede cambiar en una dirección (golpeando de derecha a izquierda). Impacto no válido en la otra dirección (curvado de izquierda a derecha).
5) La combinación de cabezales de control se puede pedir por separado.
