Válvula de control de botón mecánico serie S3 de 3 vías
Model:S3B
Bienvenido a la válvula de control de botón mecánico de 3 vías serie S3 al por mayor o personalizada desde nuestra fábrica en cualquier momento. Le proporcionaremos precios de descuento de fábrica para nuestros productos. OLK neumática es un fabricante y proveedor de válvulas mecánicas de la serie S3 en China.
Puede estar seguro de comprar la válvula de control de botón mecánico de 3 vías serie S3 en nuestra fábrica y le ofreceremos el mejor servicio postventa y entrega oportuna. Ouleikai (OLK) fabrica la válvula de control de botón mecánico de 3 vías compacta y controlada externamente de 2 vías. Válvula mecánica serie S3 de posición. Cuenta con conmutación flexible y se puede instalar en múltiples posiciones. La instalación es muy cómoda y no requiere lubricación con aceite. Los cabezales de control están disponibles en materiales metálicos y plásticos, y el material metálico (S3C, S3D, S3Y, S3R, S3L) ofrece una vida útil más larga y confiable. Las combinaciones de cabezales de control para la válvula mecánica se pueden pedir por separado a la fábrica OULEIKAI en China.
OULEIKAI FLEXIBLE SWITCHINGS3 SERIES Válvula de control de botón mecánico de 3 vías Características del producto
SÍMBOLO:

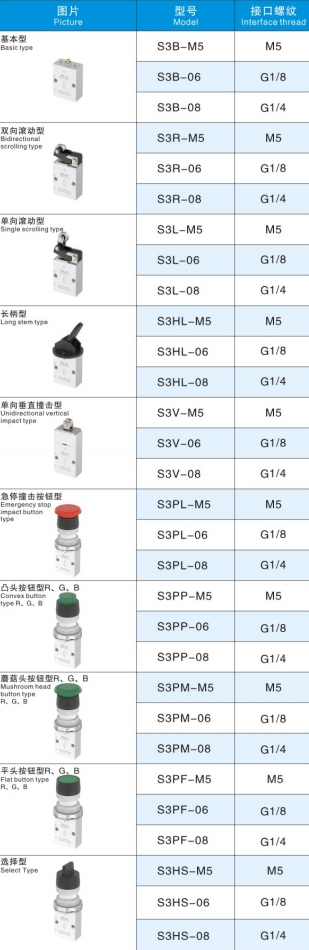

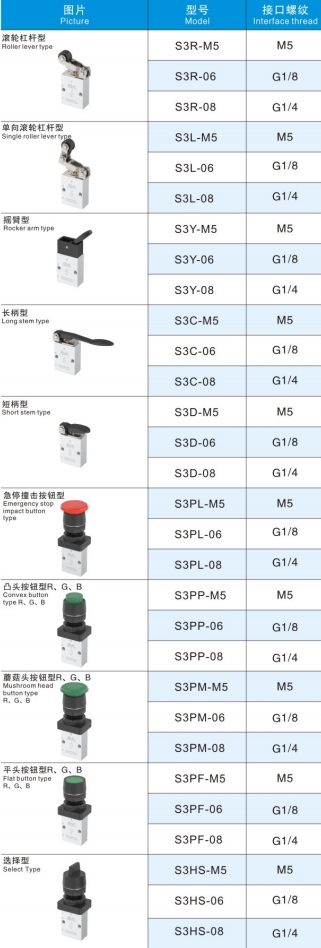

Código de pedido
T3
P.M
06
R
SERIE
CÓDIGO
TAMAÑO DEL PUERTO
COLOR DEL BOTÓN
S3 Serie 2 posiciones 3 vías
B: Tipo básico (M5B)
100:06:G1/8
PL:ROJO

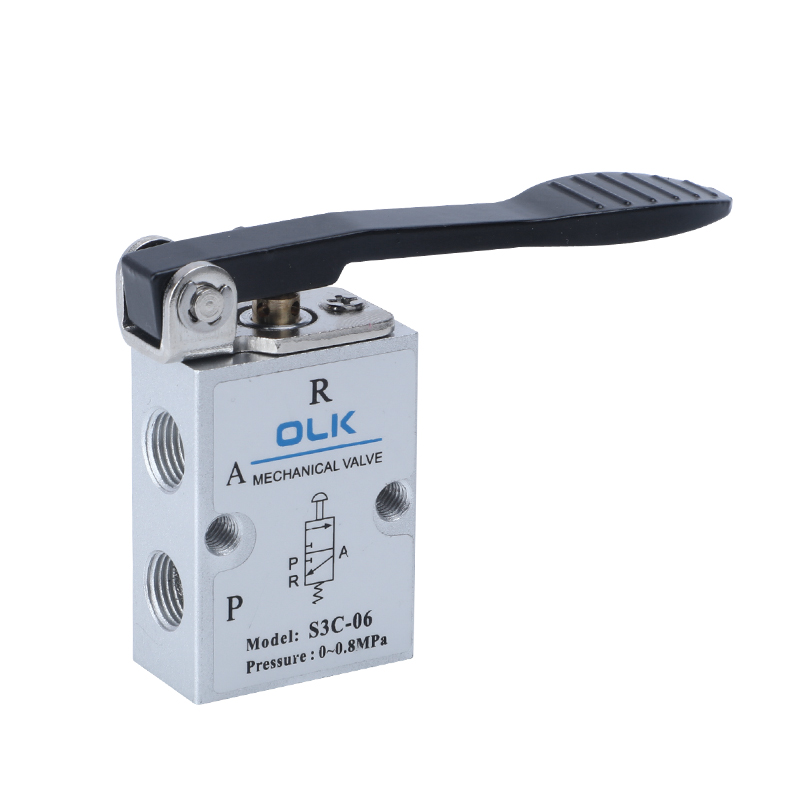

C:Tipo de mango largo (M5C)
200:06:G1/8
PP/PF/PM/HS:ROJO,VERDE,NEGRO

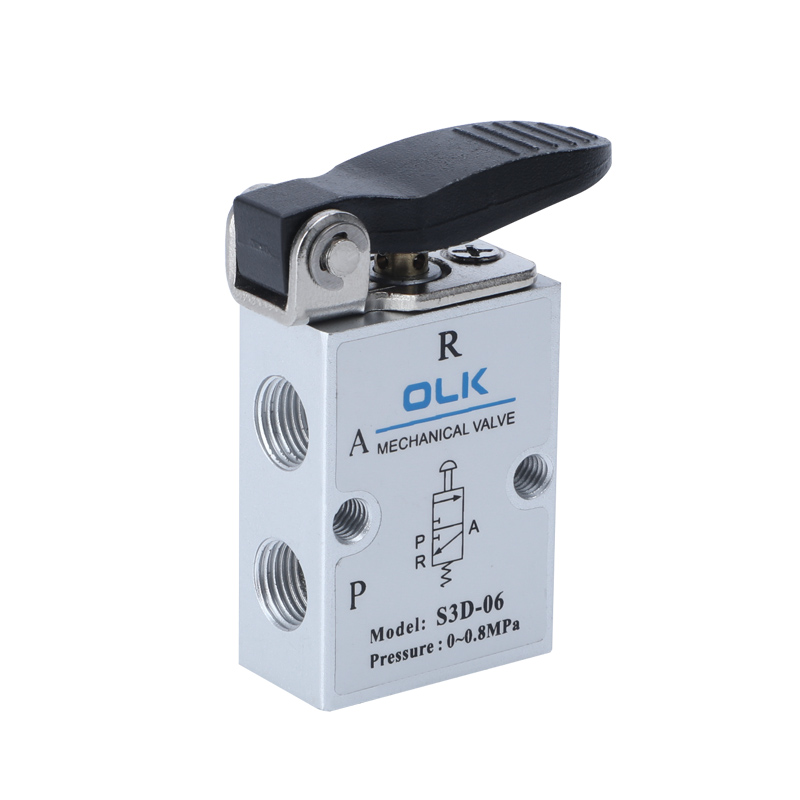

D: Tipo de mango corto (M5D)
200:08:G1/4
Y: Tipo de brazo basculante (M5Y)

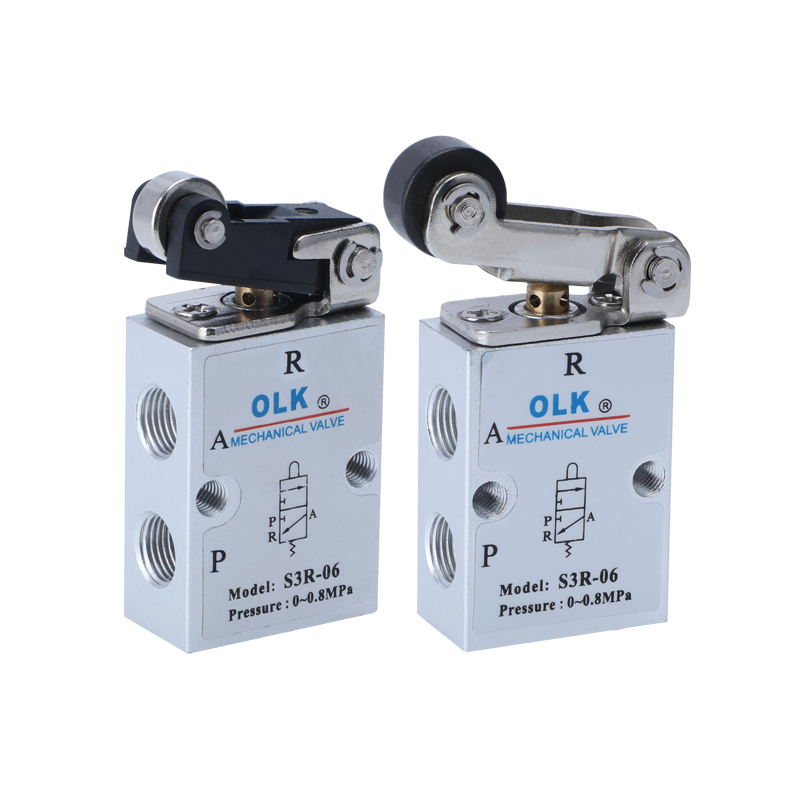

R:Tipo de palanca de rodillo (M5R)

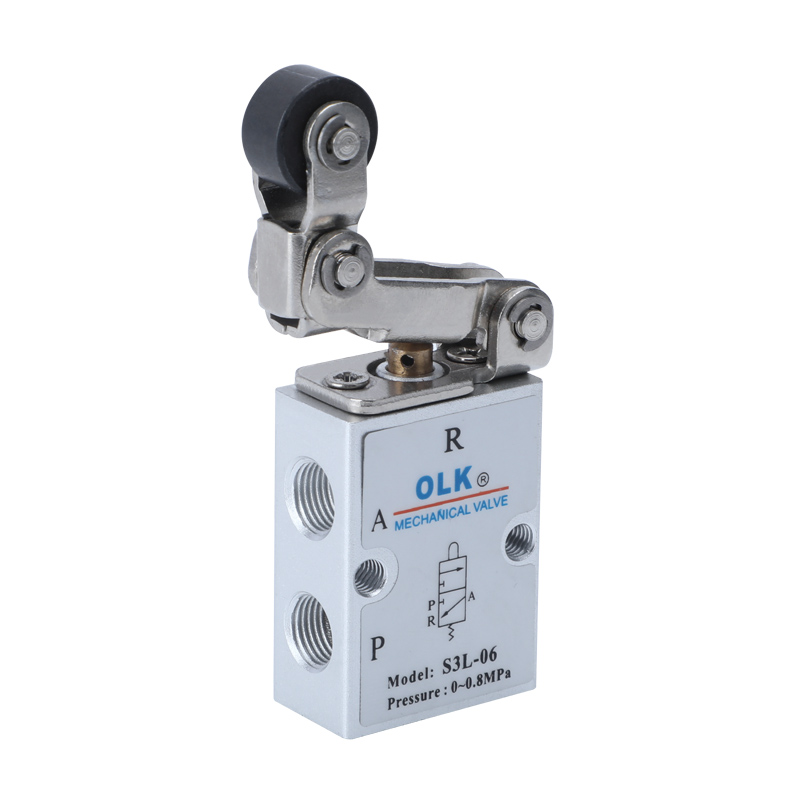

L:Tipo de palanca con rodillo unidireccional (M5L)
PL: Tipo de botón de impacto de parada de emergencia (M5PL)
PP: Tipo de botón con cabeza elevada (M5PP)
PF: Tipo de botón de cabeza plana (M5PF)
PM: Tipo de botón de cabeza de hongo (M5PM)
HS:Tipo de selector (M5HS)
Características del producto:

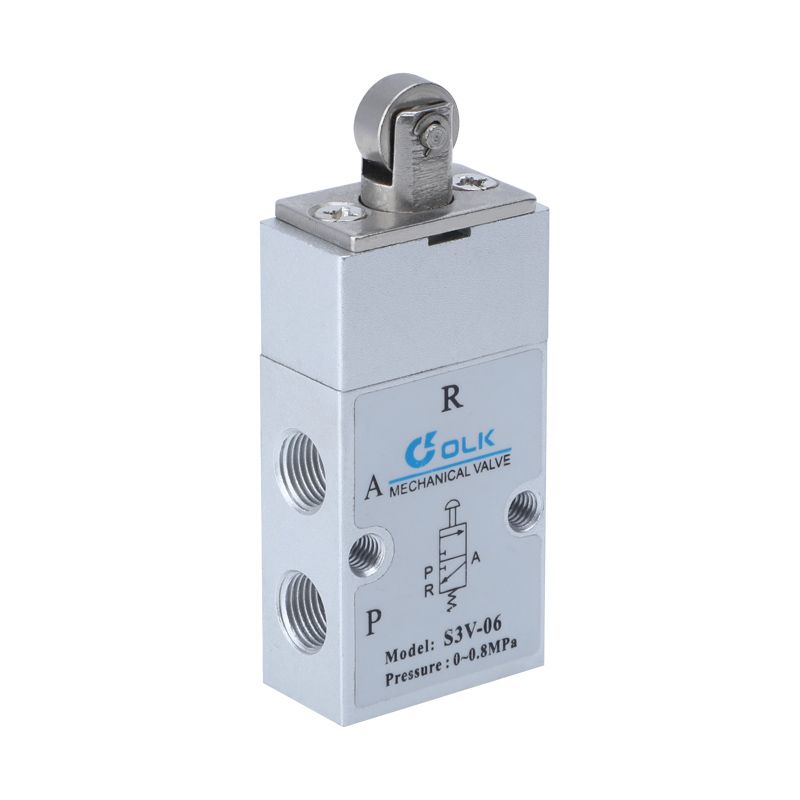

1. Las series S3B, S3R, S3L, S3V requieren fuerza externa proporcionada por mecanismos externos para conmutación, adecuados para detección de posición o interruptores de carrera.
2. Las series S3PF, S3PM, S3PP, S3PL, S3Y, S3HS, S3C, S3D se operan manualmente y presentan varias formas estructurales de cabezales de control para un uso conveniente en diferentes condiciones.
3. Estructura de válvula de globo con excelente sellado, conmutación flexible y sin necesidad de lubricación con aceite.
4. Fácil instalación con múltiples posiciones de montaje.
5. Los cabezales de control de las series S3C, S3D, S3Y, S3R, S3L están hechos de material metálico, lo que garantiza una larga vida útil y una mayor confiabilidad.
SERIE S3 Válvula de control de botón mecánico 3 vías Parámetros generales
medio de trabajo
Aire (filtrado a través de un filtro de más de 40 μm)
Acción
Acción directa externa
Diámetro del puerto
05:M5,06:G1/8,08:G1/4
numero de posiciones
Dos posiciones de tres vías
lubricante
innecesario
Rango de presión de trabajo MPa(psi)
0~0,8(0~114)
Resistencia a la presión garantizada
1,5 MPa (215 psi)
Temperatura de trabajo °C
-20∼70
Área de sección transversal mm² (valor CV)
05:2.5(0.14),06:8(0.45),08:12(0.67)
Material del cuerpo
aleación de aluminio
SERIE S3 Válvula de control de botón mecánico de 3 vías Instalación y aplicación:
1) La pieza de control está hecha de plástico de ingeniería y solo se permite operarla manualmente. Está prohibido utilizar impactos metálicos para cambiar la válvula.
2) Las series S3B, S3C, S3D, S3PM, S3PF, S3PP se reinician automáticamente. Las válvulas manuales S3Y, S3HS, S3PL se restablecen manualmente. Después de presionar M3PL en la posición, se debe girar el botón giratorio para restablecer.
3) Preste atención a la carrera de conmutación. Cuando cualquier fuerza externa hace que la válvula cambie, la carrera de conmutación básica no debe exceder el rango de carrera de conmutación especificado en la tabla de carreras de control; de lo contrario, podría causar daños al cuerpo de la válvula.
4) La válvula de rodillo unidireccional S3L solo puede cambiar en una dirección (de impacto de derecha a izquierda). El impacto en la otra dirección (de izquierda a derecha) es ineficaz.
5) Las combinaciones de cabezales de control se pueden pedir por separado.
