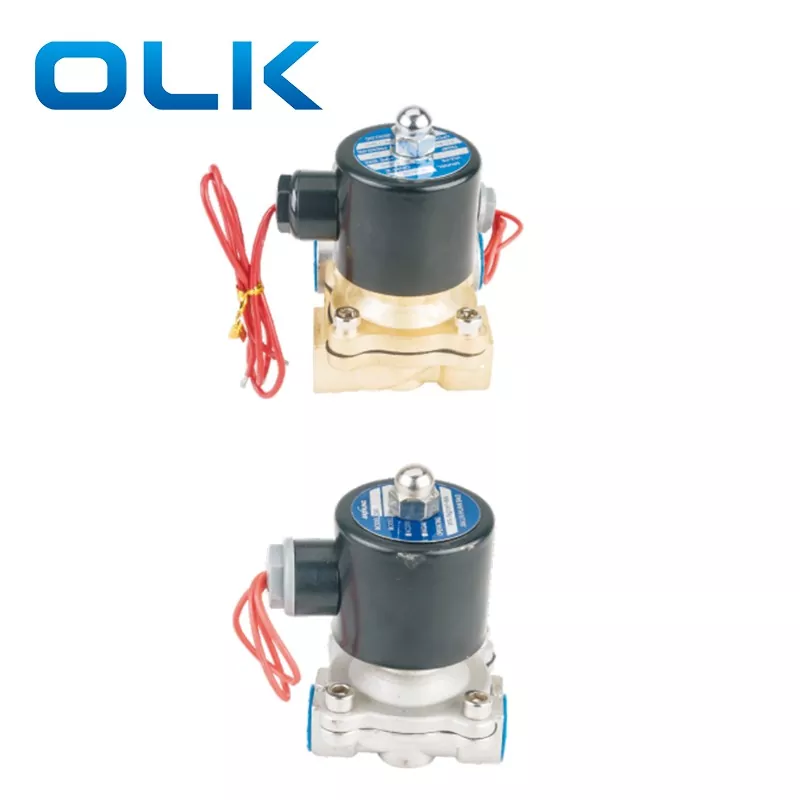

La válvula solenoide neumática de 2 vías y 2 vías normalmente cerrada presenta un diseño de acción directa, construida con un cuerpo de válvula mecanizado con precisión, bobina de alto rendimiento, émbolo de acero inoxidable y componentes de sellado confiables. Esta serie incluye dos tipos de flujo: un modelo de flujo pequeño para sistemas estándar y un modelo de flujo grande para control de fluidos de alta capacidad.
Instalar horizontalmente. Conecte la entrada y la salida según la dirección del flujo marcada (→ dirección del flujo).

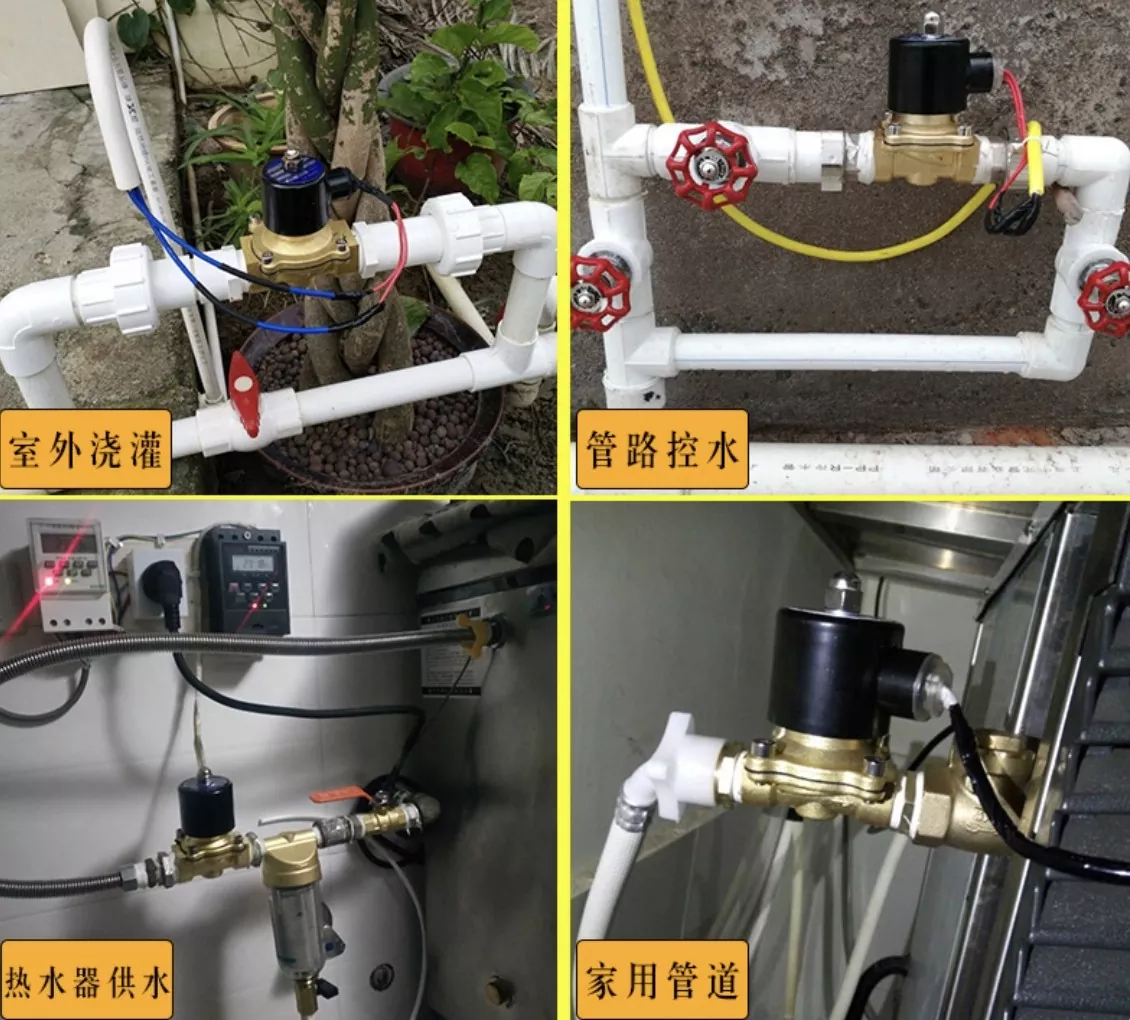

Con su amplio rango de aplicaciones y alta seguridad operativa, la válvula de 2 W se usa comúnmente para control de líquidos en exteriores, regulación de flujo con temporizadores o instrumentos de control y sistemas generales de fluidos agua-aire, proporcionando un rendimiento estable y conveniente en diversas configuraciones de control neumático y de fluidos.
Adecuada para controlar medios como líquidos, gases y aceites ligeros (≤20CST), esta válvula presenta una estructura de acción directa con apertura sin presión, alta capacidad de flujo y excelente confiabilidad. El cuerpo de la válvula está fabricado en latón (forjado en caliente). Esta serie ofrece varios tipos, lo que le permite seleccionar el adecuado según los requisitos de control.
Al diseñar el esquema de control, prefiera el tipo normalmente cerrado (NC) siempre que sea posible. Si la válvula solenoide necesita permanecer abierta por más tiempo y cerrarse por menos tiempo, opte por el tipo normalmente abierto (NO).
Si el fluido contiene impurezas, se debe instalar un filtro (con un tamaño de malla de 260) antes de la válvula.
La dirección marcada en el cuerpo de la válvula debe alinearse con la dirección del flujo medio.
Símbolo:
① Tamaño de orificio pequeño: código de modelo de la serie 2W (1,2 mm–4 mm)
|
Código de pedido |
|||||
|
2W |
025 |
- |
08 |
CA 110 V. |
E |
|
Modelo |
Tamaño del orificio (mm) |
|
Tamaño del puerto |
Voltaje |
Material del sello |
|
2W: 2 posiciones, 2 vías, acción directa |
012:1,2 mm |
|
M4:M4X0.7 |
DC12 |
En blanco:NBR |
|
2WH: 2 posiciones, 2 vías, acción directa (tipo de alta presión) |
020:2mm |
|
06:1/8 |
DC24 |
E: EPDM (para vapor) |
|
2S: Acero inoxidable 2 posiciones 2 vías, acción directa |
025:2,5 mm |
|
08:1/4 |
CA 24 V 50 HZ/60 HZ |
V:VITION(para alta temperatura y vacío) |
|
2SH: Acero inoxidable, 2 posiciones, 2 vías, acción directa (tipo de alta presión) |
040:4mm |
|
10:3/8 |
CA 110 V 50 HZ/60 HZ |
|
|
|
|
|
|
E: EPDM (para vapor) |
|
|
|
|
|
|
CA 380 V 50 HZ/60 HZ |
|
② Tamaño de orificio grande: código de modelo de la serie 2W (16 mm–50 mm)
|
Código de pedido |
|||||
|
2W |
025 |
- |
08 |
CA 110 V. |
E |
|
Modelo |
Tamaño del orificio (mm) |
|
Tamaño del puerto |
Voltaje |
Material del sello |
|
2W: 2 posiciones, 2 vías, acción directa |
160:16mm |
|
10:3/8 |
DC12 |
En blanco:NBR |
|
2S: Acero inoxidable 2 posiciones 2 vías, acción directa |
200:20mm |
|
15:1/2 |
DC24 |
V:VITION(para alta temperatura y vacío) |
|
|
250:25mm |
|
20:3/4 |
CA 24 V 50 HZ/60 HZ |
|
|
|
350:35mm |
|
25:1'' |
CA 110 V 50 HZ/60 HZ |
|
|
|
400:40mm |
|
35:1-1/4'' |
E: EPDM (para vapor) |
|
|
|
500:50mm |
|
40:1-1,2'' |
CA 380 V 50 HZ/60 HZ |
|
|
|
|
|
50:2'' |
|
|
|
Modelo |
2W025-06 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2WH012-08 |
|
Modelo alternativo |
2S025-06 |
2S025-08 |
2S025-06 |
2WH012-06 |
2SH012-08 |
2SH020-10 |
|
Medios de comunicación |
Aire, agua, petróleo, gas |
Aire, agua, aceite |
||||
|
Tipo de operación |
Acción directa |
|||||
|
Estructura |
Normalmente cerrado |
|||||
|
Diámetro del orificio (Φmm) |
2,5 mm |
4mm |
12mm |
2mm |
||
|
Valor CV |
0.23 |
0.50 |
0.05 |
0.15 |
||
|
Tamaño del puerto |
1/8" |
1/4" |
3/8" |
1/8" |
1/4" |
3/8" |
|
Viscosidad del fluido |
≤20CST |
|||||
|
Rango de presión de funcionamiento |
0~0,7MPa |
0~0.20MPa |
||||
|
Presión de prueba |
1,0 MPa |
3,5MPa |
||||
|
Temperatura de funcionamiento |
-5 ~ 80 ℃ |
|||||
|
Rango de voltaje |
±10% |
|||||
|
Material del cuerpo |
Latón 2W Acero inoxidable 2S |
|||||
|
Material del sello |
NBP, EPDM o VITON |
|||||
|
Modelo |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
|
Modelo alternativo |
2S160-10 |
2S160-15 |
2S350-35 |
2S250-25 |
2S350-35 |
2s400-40 |
2S500-50 |
|
Medios de comunicación |
Aire, agua, petróleo, gas |
Aire, agua, aceite |
|||||
|
Tipo de operación |
Acción directa |
||||||
|
Estructura |
Normalmente cerrado |
||||||
|
Diámetro del orificio (Φmm) |
16mm |
20mm |
25mm |
35mm |
40mm |
50mm |
|
|
Valor CV |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|
|
Tamaño del puerto |
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
|
Viscosidad del fluido |
≤20CST |
||||||
|
Rango de presión de funcionamiento |
Aire 0~0.7MPa; Agua 0~0,5MPa; Aceite 0~0.5MPa |
||||||
|
Presión de prueba |
1,0 MPa |
||||||
|
Temperatura de funcionamiento |
-5 ~ 80 ℃ |
||||||
|
Rango de voltaje |
±10% |
||||||
|
Material del cuerpo |
Latón 2W Acero inoxidable 2S |
||||||
|
Material del sello |
NBP, EPDM o VITON |
||||||
¿Para qué se utiliza la electroválvula neumática de 2 vías y 2W y cuál es su función?
Se puede utilizar con un temporizador para encendido/apagado programado del agua. También puede regar automáticamente plantas, etc.
¿Se puede utilizar (válvula de 2 W) para riego por goteo de jardín?
Sí, se puede utilizar.
¿Se puede instalar la electroválvula de 2W en horizontal y vertical?
Debe instalarse horizontalmente.
¿Habrá reflujo cuando la válvula de 2 vías de 2 vías esté cerrada y exista presión inversa?
No habrá reflujo.
¿Cómo instalar la Electroválvula Neumática de 2 Vías 2W?
Instalar horizontalmente. Conecte la entrada y la salida según la dirección del flujo marcada (→ dirección del flujo).
