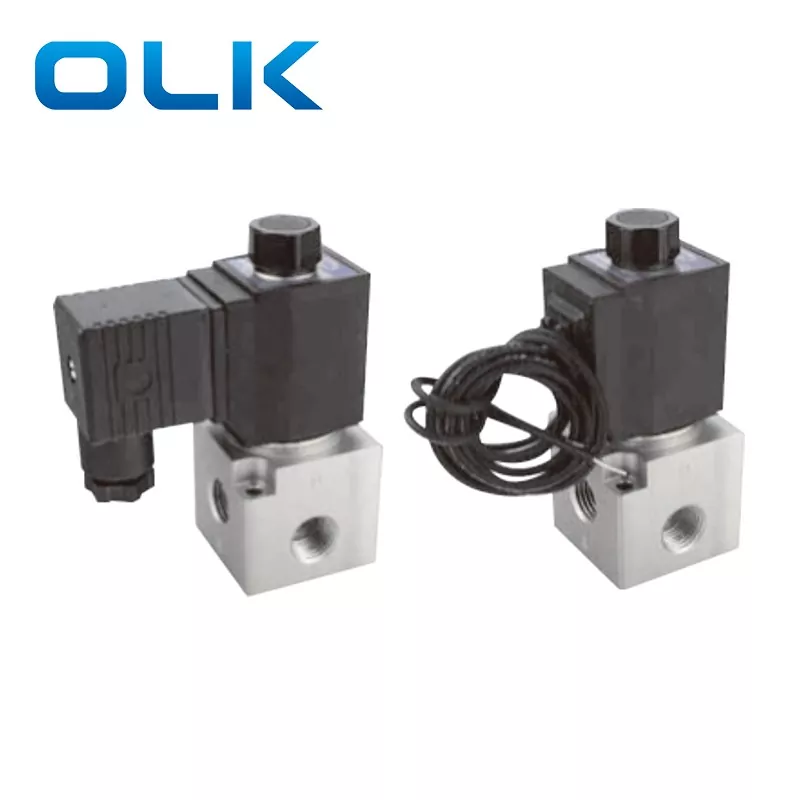

La válvula solenoide de alto flujo 3V3 es una válvula de 2 posiciones y 3 vías con un diseño de acción directa que proporciona una respuesta más rápida y una mayor frecuencia de conmutación que las válvulas operadas por piloto. Su robusto cuerpo de aleación de aluminio admite un alto flujo de aire y una mayor presión, y también se puede utilizar con aplicaciones de vacío. Las opciones de bobina de solenoide incluyen DC12V, DC24V, AC110V o AC220V, lo que garantiza un funcionamiento estable y sensible.
Esta válvula solenoide de alto flujo 3V3 de 3 vías es adecuada para sistemas neumáticos medianos a grandes, especialmente para varios cilindros que trabajan juntos o sistemas que requieren un alto flujo de aire. Sus configuraciones normalmente cerrada (NC), normalmente abierta (NO) y de doble solenoide lo hacen ideal para líneas de automatización, máquinas de envasado, equipos de impresión y maquinaria de procesamiento de alimentos. Su respuesta rápida y precisa la distingue de válvulas pequeñas como la 3V2.
1.Estructura de acción directa con conmutación sensible.

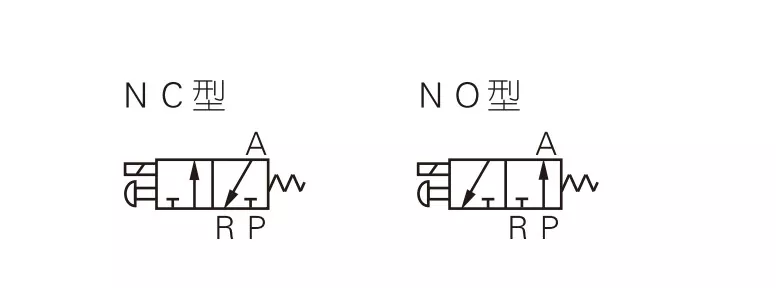

2. Tipos normalmente cerrados (NC) y normalmente abiertos (NO) disponibles.
3. Diseño de cierre coaxial para un buen sellado y un gran flujo.
4.No requiere lubricación.
5.Equipado con un control manual para una fácil instalación y prueba.
6.Múltiples opciones de voltaje estándar disponibles.
|
Código de pedido |
||||||||
|
3V |
3 |
- |
08 |
CAROLINA DEL NORTE |
A |
|
|
|
|
Modelo |
Código |
|
Tamaño del puerto |
Tipo de actuación |
voltaje estándar |
Entrada electrica |
Tipo de hilo |
|
|
3V:2 posiciones 3 vías |
Serie 3:3 |
|
08:G1/4 |
NC:normalmente cerrado
|
R: CA 220 V. |
En blanco: TU tipo |
En blanco:G
|
|
|
|
|
|
|
NO: normalmente abierto |
B: CC 24 V. |
I: tipo de línea |
T:TNP |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
E: 24V CA |
|
|
|
|
|
|
|
|
|
F: CC 12 V. |
|
|
|
|
Modelo |
3V3-08 |
|
Medio de trabajo |
Aire (filtrado por un filtro de 40 μm o superior) |
|
Tipo de actuación |
Acción directa |
|
Tamaño del puerto* |
G1/4 |
|
Posición y camino |
2 posiciones 3 vías |
|
Área efectiva |
11 mm² (Cv = 0,62) |
|
Lubricación |
No requerido |
|
Rango de presión de funcionamiento |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
Presión de prueba |
Entrada electrica |
|
Temperatura de funcionamiento (℃) |
-20 ~ 70 |
|
Material del cuerpo |
Aleación de aluminio |
|
voltaje estándar |
CA 220 V CA 110 CA 24 V CC 24 V CC 12 V CC |
|
Rango de voltaje |
CA: ±15% CC: ±10% |
|
Consumo de energía |
CA: 10 VA CC: 6,5 W |
|
Clase de protección |
IP65 (DIN40050) |
|
Grado de aislamiento |
Nivel B |
|
Tipo de conexión |

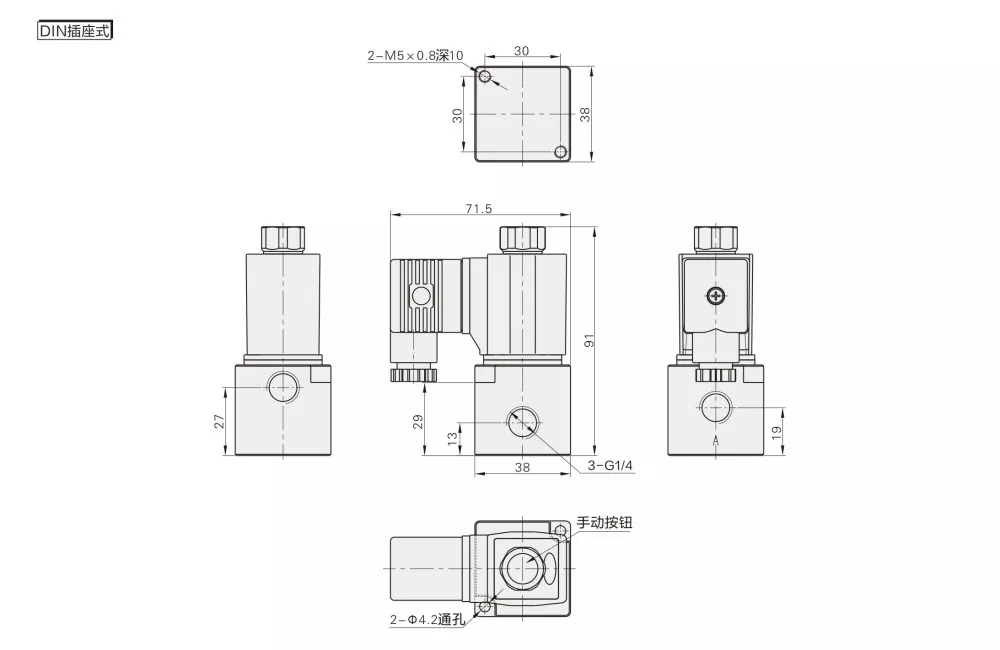

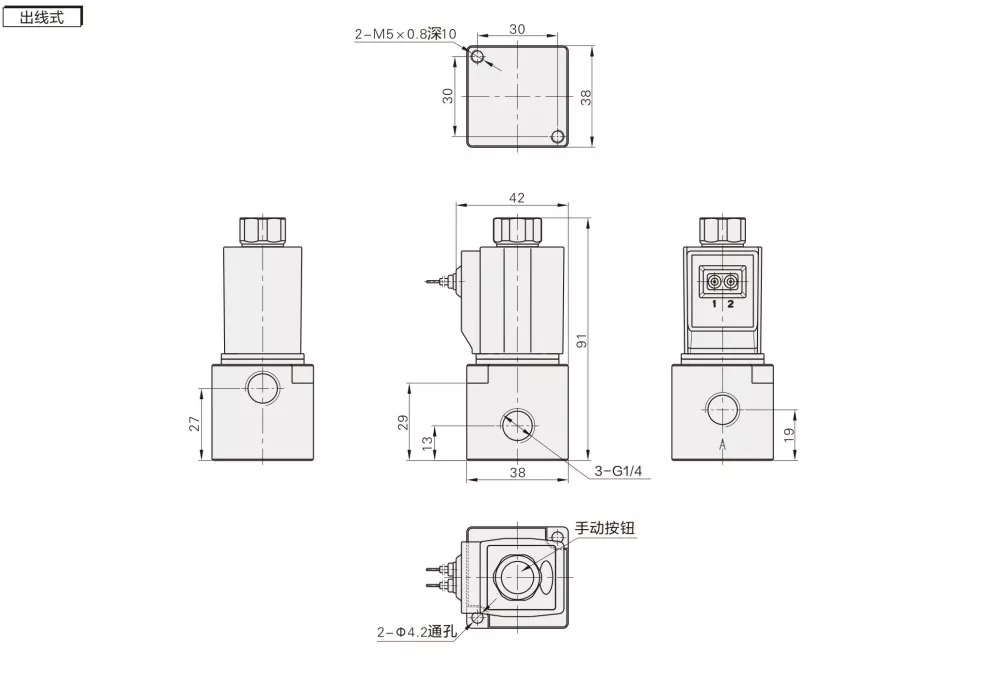

Tipo de enchufe DIN/Tipo de línea |
|
Tiempo mínimo de excitación |
0,05 segundos |
|
Artículo |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Medio de trabajo |
Aire |
Aire, agua, aceite |
Aire |
Aire |
|
Estado inicial: |
CAROLINA DEL NORTE |
NC/NO |
NA/NC |
NA/NC |
|
Tipo de actuación |
Acción directa |
Acción directa |
Acción directa |
Acción directa |
|
Tamaño del puerto |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Posición y camino |
3 puertos 2 posiciones |
2 puertos 2 posiciones |
3 puertos 2 posiciones |
3 puertos 2 posiciones |
|
Lubricación |
Вопрос: Каков размер отверстия электромагнитного клапана 3V3? |
Вопрос: Каков размер отверстия электромагнитного клапана 3V3? |
Вопрос: Каков размер отверстия электромагнитного клапана 3V3? |
Вопрос: Каков размер отверстия электромагнитного клапана 3V3? |
|
Presión de trabajo |
0–0,7 MPa |
0–0,7 MPa |
0–0,8 MPa |
0–0,8 MPa |
|
Presión de prueba |
1,2 MPa |
1,5MPa |
1,2 MPa |
1,2 MPa |
|
Tamaño del orificio |
ø1,2 mm |
ø2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm (gran flujo de aire) |
La válvula solenoide de alto flujo 3V3 es una válvula de 2 posiciones y 3 vías con un diseño de acción directa que proporciona una respuesta más rápida y una mayor frecuencia de conmutación que las válvulas operadas por piloto. Su robusto cuerpo de aleación de aluminio admite un alto flujo de aire y una mayor presión, y también se puede utilizar con aplicaciones de vacío. Las opciones de bobina de solenoide incluyen DC12V, DC24V, AC110V o AC220V, lo que garantiza un funcionamiento estable y sensible.
R: 3V2: flujo medio, adecuado para sistemas de control neumáticos pequeños
3V3: alto flujo, adecuado para múltiples cilindros o aplicaciones de alto flujo.
Diferencia estructural: 3V3 tiene un cuerpo más grande y puede soportar presiones y flujos más altos.
P: ¿Cuál es el tamaño del orificio de la válvula solenoide 3V3?
R: El tamaño del orificio de la válvula 3V3-08 es de 11 mm.
P: ¿Qué productos puede reemplazar OLK 3V3?
R: OLK 3V3 puede reemplazar las válvulas solenoides de la serie AIRTAC 3V3 con la misma función y especificaciones similares.
