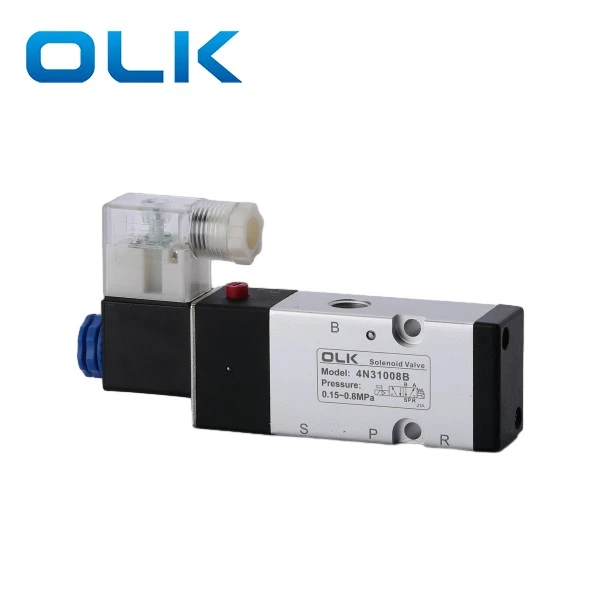

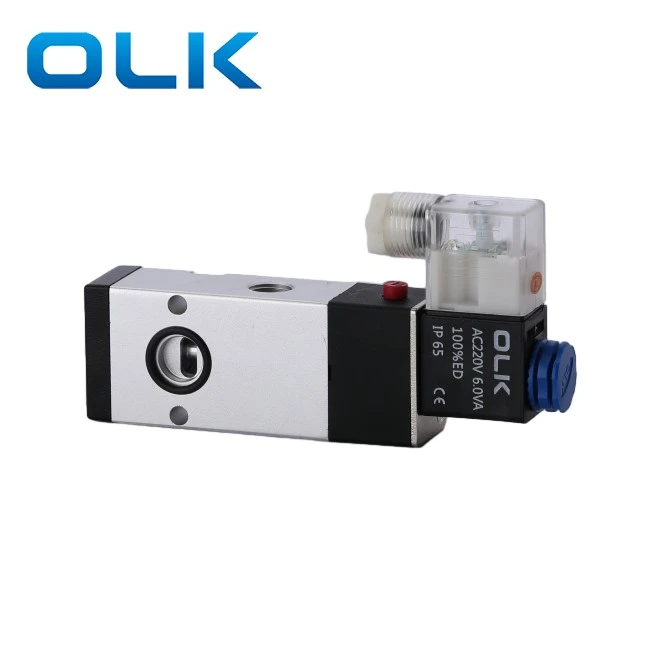

5 Way 4N310-08 Válvula solenoide de placa

OLK 2Position 5 Way 4N310-08 La rosca de la válvula solenoide de la placa es el tamaño del puerto G1/4. 4N310-08 Válvula tiene un diseño de salida de aire posterior, lo que permite una instalación flexible y ahorro de espacio, mejorando efectivamente la velocidad de respuesta y la estabilidad del sistema.

5 Way 4N310-08 es específicamente para el sistema de cilindros de atención de herramientas, adecuado para escenarios de conmutación de alta frecuencia. Y está dedicado a equipos de automatización como máquinas herramientas CNC y centros de mecanizado.

5 vías 4N310-08 Características del producto de la válvula solenoide de placa:

Diseño dedicado para cilindro de cuchillo/cilindro de sujeción

Ventilación de aire en la parte posterior, estructura compacta

Voltaje opcional: AC220V / DC24V

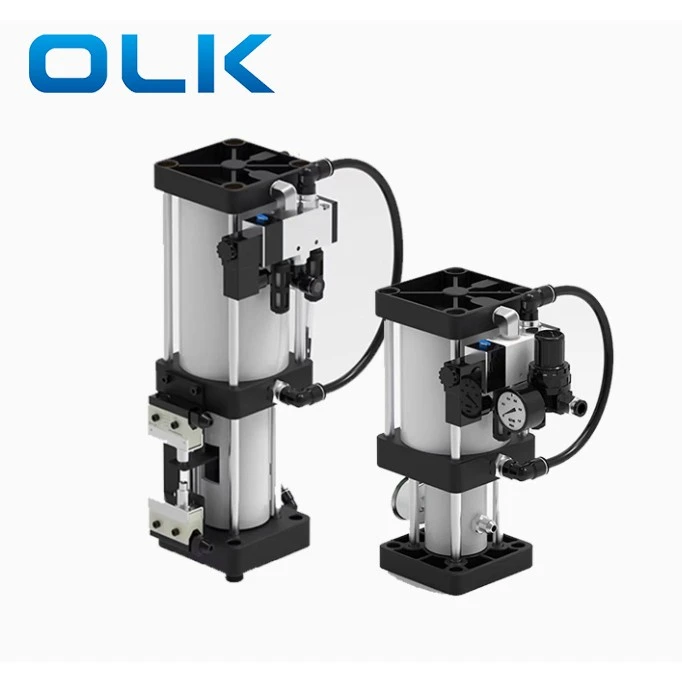

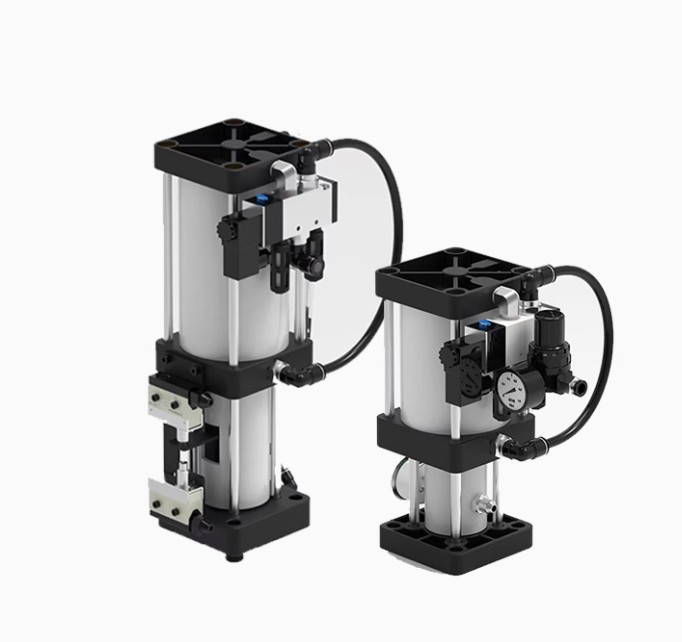

Descripción general del cilindro de liberación de herramientas (TRC)

El cilindro de lanzamiento de la herramienta se usa especialmente para los husillos de la máquina CNC para liberar herramientas. Este cilindro utiliza el principio de "transmisión de igual presión en líquidos", lo que permite una pequeña presión de aire para generar la gran fuerza necesaria para liberar la herramienta en el eje CNC. El cilindro consta de: cilindro de aire, válvula solenoide 4N310 de 5 posiciones de 5 vías, depósito de aceite y interruptores de micro.

Notas de instalación de cilindro de lanzamiento de herramientas

Para los husillos verticales, fije el cilindro con un soporte e instálelo verticalmente sobre la caja del huso.

Para los husillos horizontales, mantenga la taza de aceite vertical y más alta que el cuerpo del cilindro.

La taza de aceite debe enfrentar para permitir que el aire escape del cilindro.

Pasos de instalación de cilindro de liberación de herramientas

Apague la potencia de la máquina (panel y gabinete) y el suministro de aire.

Retire la cubierta de la caja del huso. Desconecte los tubos de aire de la válvula solenoide.

Desatre la tuerca de plástico en la bobina del solenoide (no quite los cables a menos que se marquen correctamente).

Desconecte los cables de los interruptores de límite superior e inferior (marque con cuidado).

Retire el cilindro viejo.

Instale el nuevo cilindro y fijo con tornillos.

Vuelva a conectar cables y tubos de aire. Cerciorarse:

Se presiona el interruptor de límite superior.

El interruptor de límite inferior se ajusta correctamente (para las máquinas con la revista de herramientas, esto es crítico para la seguridad).

Después de la instalación, pruebe con una herramienta. Verifique la liberación de la herramienta y la abrazadera. Para máquinas con una revista de herramientas, el cambio de herramienta de prueba.

Precauciones de uso del cilindro de lanzamiento de herramientas

· El cilindro se puede instalar vertical u horizontalmente. Para horizontal, la taza de aceite debe enfrentar.

· El suministro de aire debe estar limpio y seco, presión al menos 6 kgf/cm².

· Nivel de aceite en la copa: mínimo 1/5, máximo 4/5.

· Verifique el voltaje solenoide 4N310 y la presión del aire durante la instalación.

Preguntas frecuentes

¿Para qué se usa el 4N310?

4N310 se utiliza para el cilindro de liberación de herramientas.

¿AC vs DC Coil?

AC es para el poder doméstico; DC es de corriente continua.

¿Cuál es el botón debajo del orificio de conexión?

Cambia manualmente el puerto de escape.

¿Consejos de instalación?

Limpie tuberías y conexiones para evitar la suciedad entre el circuito de aire.

¿Qué tamaño de puerto 4N310-08?

Entrada, salida, escape: hilo G1/4; Diámetro del orificio de escape lateral: 19 mm.
