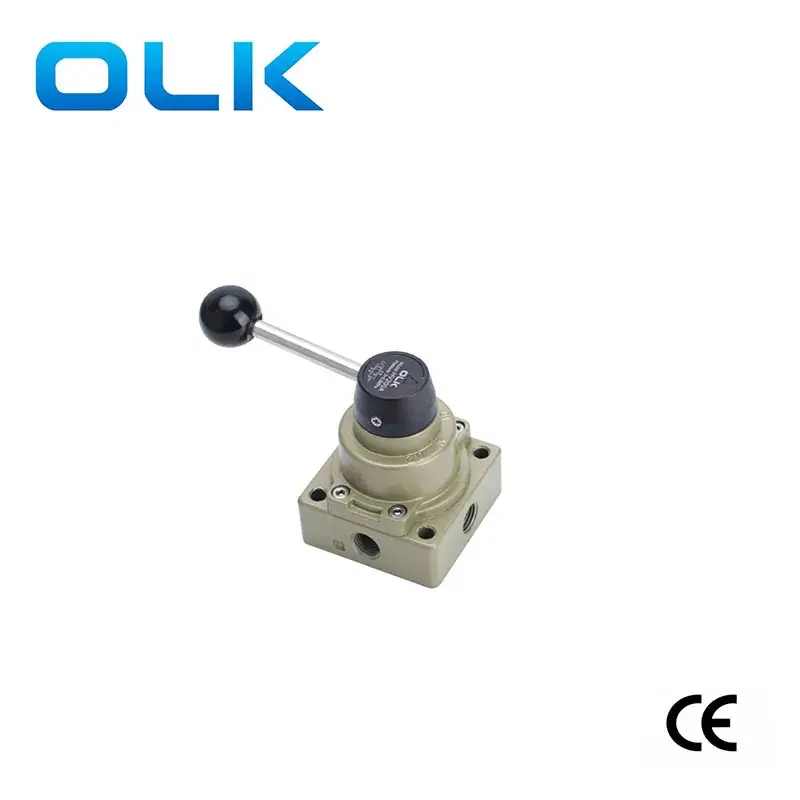

Las válvulas manuales de dos vías y cuatro puertos Ouleikai (OLK) HV200A/B se operan manualmente y la conmutación de la ruta del aire se logra girando la manija de la válvula. Son fáciles de operar e intuitivos y no requieren suministro de energía adicional. La válvula de 2/4 puertos HV200B cuenta con un silenciador incorporado en el puerto de escape inferior.
La válvula giratoria manual de 4 vías OLK serie HV200 es versátil y adecuada para diversos sistemas neumáticos. Con rendimiento estable, confiabilidad y rentabilidad, son una opción ideal para el control de sistemas neumáticos.
Válvulas giratorias manuales serie HV200 de 4 vías. Diferentes engranajes dan como resultado diferentes acciones del cilindro.
Cuando se cambia a la velocidad 02, el puerto de escape B libera aire, el puerto de escape A se ventila y el cilindro se extiende.
Cuando se cambia a la marcha N, los puertos de escape A y B se cierran y el cilindro se detiene a mitad de camino.
Cuando se cambia a la velocidad 01, el puerto de escape A libera aire, el puerto de escape B se ventila y el cilindro se retrae.
|
Código de pedido |
|||||
|
alto voltaje |
2 |
00 |
__ |
A |
08 |
|
Modelo |
serie |
|
|
Función |
Tamaño del puerto |
|
HV: válvula giratoria manual serie HV |
Serie 2:200 |
|
|
A: interfaz cuadrilátero |
08:RC1/4 |
|
|
|
|
|
B:B: interfaz de dos lados, con atenuación de sonido en la parte inferior |
|
|
Modelo |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
Medio de trabajo |
Aire (filtrado a través de una pantalla de filtro de más de 40 μm) |
|||
|
Modo de acción |
control manual |
|||
|
Tamaño del puerto |
Entrada=Salida=PT1/4 |
|||
|
Rango de presión |
0,15-0,8 MPa (21-114 PSI) |
|||
|
Posición |
Puerto 2/4 |
Puerto 3/4 |
Puerto 2/4 |
Puerto 3/4 |
|
Presión de trabajo |
'-10-60℃ |
|||
|
Presión de prueba |
1,5 MPa (215 psi) |
|||
|
Válvulas rotativas manuales neumáticas OLK – Comparación de 5 modelos |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
modelo viejo |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Posición |
2 posiciones 4 vías |
|
3 posiciones 4 vías |
|
3 posiciones 4 vías |
|
3 posiciones 4 vías |
|
3 posiciones 4 vías |
|
|
3 posiciones 4 vías |
|
|
|
|
|
|
|
|
|
Tamaño del puerto |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Características del producto |
Montaje en panel |
|
A: Interfaz cuadrilátera B: Interfaz de dos lados, con atenuación del sonido en la parte inferior |
|
|
|
|
|
En blanco: un orificio en un lado L: dos orificios en lados opuestos; D: cuatro orificios en la parte inferior; |
|
|
|
|
|
|
|
|
|
|
|
|
Manejar |
Mango extraíble |
|
Mango extraíble |
|
Mango extraíble |
|
Asas de plástico/no extraíbles. |
|
Mango extraíble, mango anti-escaldaduras |
|
|
|
|
|
|
|
|
|
|
|
|
Dimensiones de la base |
Serie 200: 62mm |
|
61,3 milímetros |
|
74 milímetros |
|
74 milímetros |
|
55mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Modelo |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
Medio de trabajo |
Aire (filtrado a través de una pantalla de filtro de más de 40 μm) |
|||||
|
Modo de acción |
control manual |
|||||
|
Tamaño del puerto |
PT1/4 |
PT1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
Rango de presión |
0,15-0,8 MPa (21-114 PSI) |
|||||
|
Posición |
Puerto 2/4 |
Puerto 3/4 |
Puerto 2/4 |
Puerto 3/4 |
Puerto 2/4 |
Puerto 3/4 |
|
Presión de trabajo |
'-10-60℃ |
|||||
|
Presión de prueba |
1,5 MPa (215 psi) |
|||||
