Ajuste de tubo de empuje de tipo PX y
  • Ajuste de tubo de empuje de tipo PX yAjuste de tubo de empuje de tipo PX y

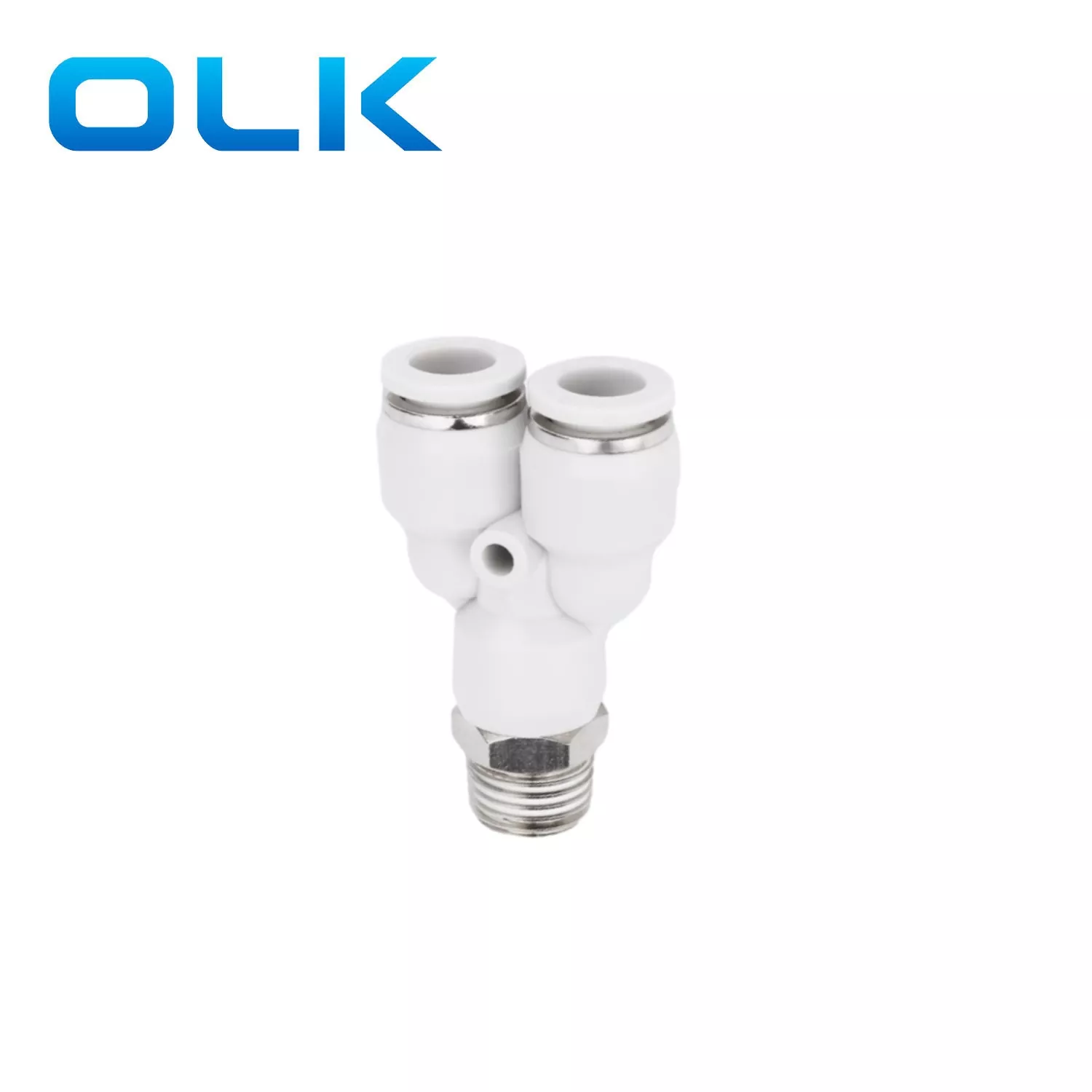

Ajuste de tubo de empuje de tipo PX y

La siguiente es una introducción al ajuste de tubo de empuje de tipo PX y, OLK espera ayudarlo a comprender mejor el ajuste de tubo de empuje de tipo PX y. ¡Bienvenido a los clientes nuevos y viejos para continuar cooperando con nosotros para crear un futuro mejor juntos!

El ajuste de tubo de empuje de tipo PX y es un diseño de conexión a la conexión. Instalación fácil. La apariencia general tiene forma de Y, con una dirección de flujo más suave que es más adecuada para el flujo de aire. Y la forma principal de la ruta del aire está directamente conectada. Comúnmente utilizado para la separación de gas o tuberías auxiliares en sistemas neumáticos.

PX hecho de cobre y no es fácil corrosión.


Código de pedido

Px

8

-

01

Modelo

Tamaño del tubo (métrico)



Tipo de rosca (hilo de tubo recto de 55 °)

Ajuste de la serie PX

4: 4 mm



01: G1/8



6: 6 mm



02: G1/4



8: 8 mm



03: G3/8



10: 10 mm



04: G1/2



12: 12 mm







14: 14 mm







16: 16 mm





Ajuste de tubo de empuje de tipo PX y

Parámetros básicos generales

Líquido

Aire/agua (condicional)/vacío

Presión de funcionamiento

0-1.0MPA

Aspiradora

-100kpa (10 torr)

Temperatura de funcionamiento

-10-60 ℃

Material

Nylon (PA), poliuretano (PU)

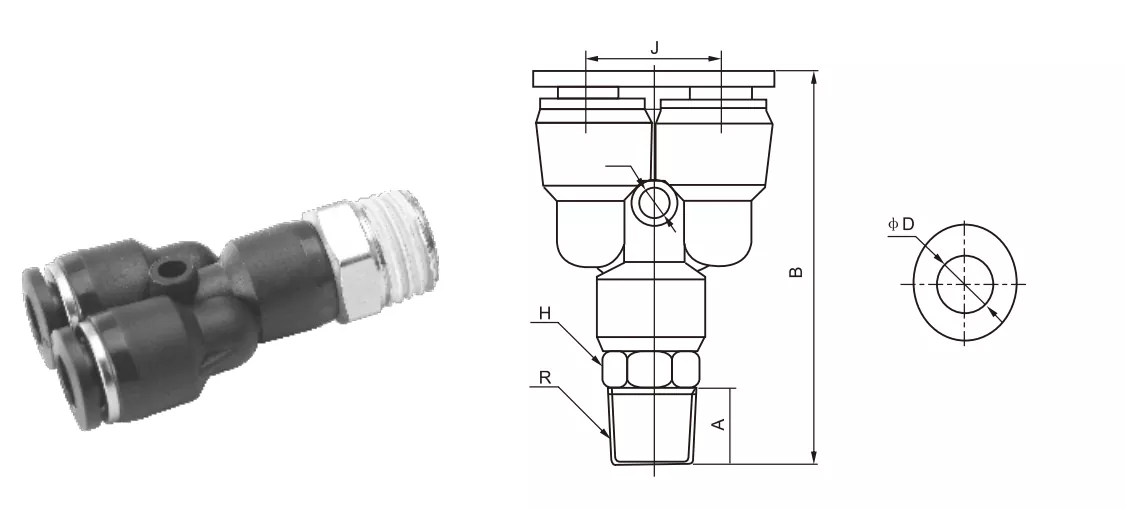

Parámetros de dimensión de contorno de ajuste de tubo de metro de tipo PX Y

Ajuste de tubo de pulgada

Ajuste del tubo métrico

φD

R

A

B

E

J

φD

PX5/32-M5

PX4-M5

4

M5

4.5

42.5

10

10.8

2.5

PX5/32-01

PX4-01

4

R1/8

7

43

10

10.8

2.5

PX5/32-02

PX4-02

4

R1/4

9

44

14

10.8

3

PX1/4-M5

PX6-M5

6

M5

4.5

41.5

12

13.4

3.5

PX1/4-01

PX6-01

6

R1/8

6.5

46

12

13.4

3.5

PX1/4-02

PX6-02

6

R1/4

9

48.5

14

13.4

3.5

PX1/4-03

PX6-03

6

R3/8

10

49

17

13.4

3.5

PX1/4-04

PX6-04

6

R1/2

10

51

21

13.4

3.5

PX5/16-01

PX8-01

8

R1/8

8

51

14

15.8

4

PX5/16-02

PX8-02

8

R1/4

10

52.5

14

15.8

4

PX5/16-03

PX8-03

8

R3/8

10

53.5

17

15.8

4

PX5/16-04

PX8-04

8

R1/2

11

55

21

15.8

4

PX3/8-01

PX10-01

10

R1/8

8

56.5

17

19

4

PX3/8-02

PX10-02

10

R1/4

10

58

17

19

4

PX3/8-03

PX10-03

10

R3/8

10

58

17

19

4

PX3/8-04

PX10-04

10

R1/2

11

59

21

19

4

PX1/2-01

PX12-01

12

R1/8

8

62

19

21.5

4

PX1/2-02

PX12-02

12

R1/4

10

70

19

21.5

4.5

PX1/2-03

PX12-03

12

R3/8

10

70

19

21.5

4.5

PX1/2-04

PX12-04

12

R1/2

11

65

21

21.5

4



PX16-03

16

R3/8

11











PX16-04

16

R1/2

12

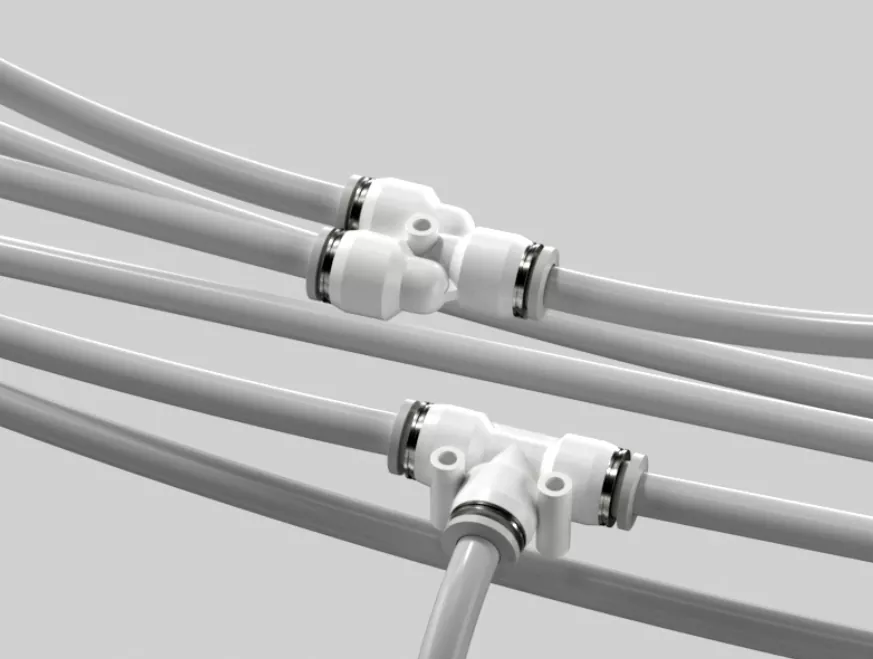

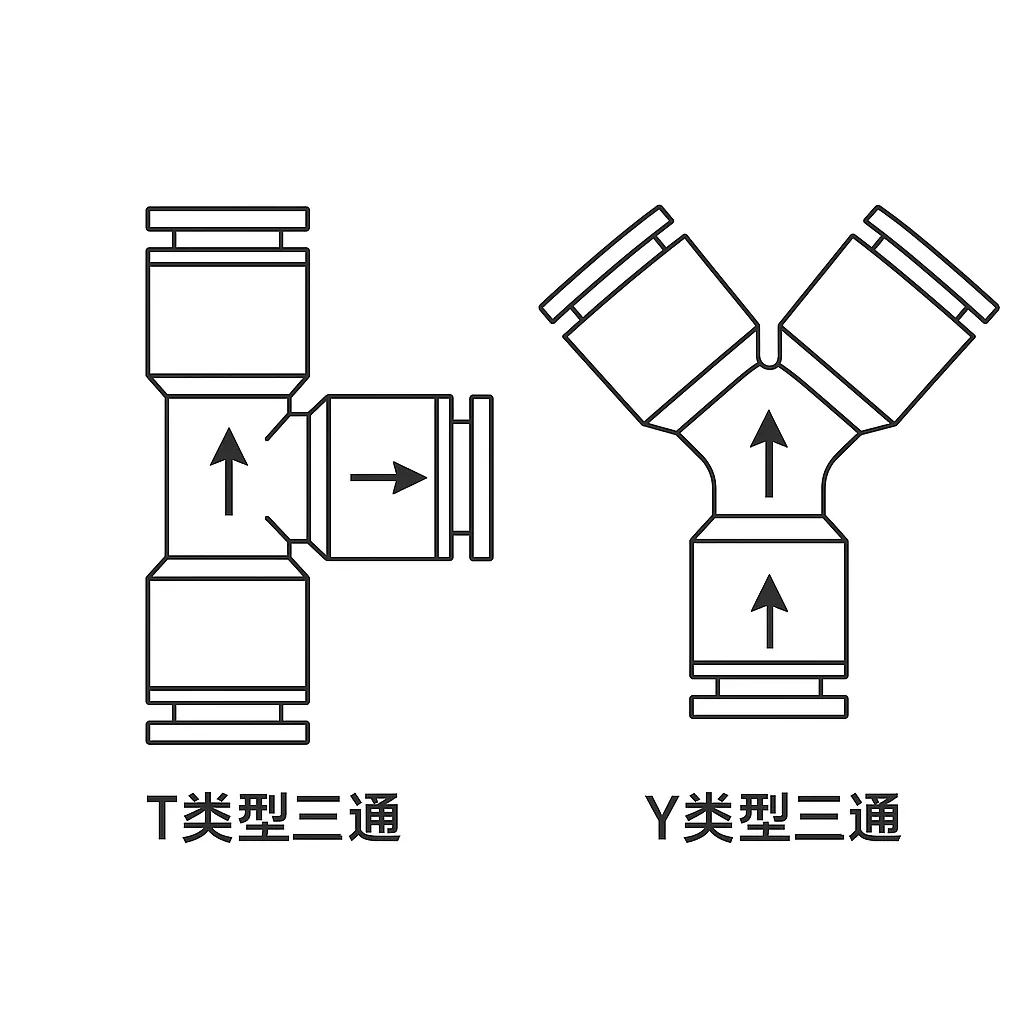

Las similitudes y diferencias entre el ajuste de tubo de empuje en forma de T y Y en forma de Y:

Accesorio de tee (PB, PD)

El ajuste neumático de 3 años como la estructura "t" y se cruzan en un ángulo de 90 °

Y ajuste (PX)

El 3 de la manera que se ajusta como la estructura "y" y la dirección del flujo de smooth, el flujo forante más adecuado

En comparación con el ajuste en forma de T, el flujo de ajuste del conector de forma de Y-shapedair es más suave y tiene menos resistencia


Preguntas frecuentes:

¿Cuáles son las características del ajuste de aire tipo Y en comparación con el ajuste neumático de tipo T?

En comparación con el ajuste neumático en forma de T, el flujo de ajuste del conector de aire en forma de Y es más suave y tiene menos resistencia


¿Cuál es la presión de funcionamiento de ajuste de tubo de empuje de tipo PX Y?

La presión de funcionamiento del ajuste neumático PX es 0-1.0MPA.
