Brand:
OLKType:
L Type Elbow BSPT Male ThreadColor:
Black,White,BlueEl conector de tubo a presión con codo macho PL es un conector en forma de codo de 90 grados ideal para usar en espacios reducidos o donde se requiere la redirección de tubos.
Características del producto: Estructura compacta, adecuada para espacios pequeños; Diseño de dirección en ángulo recto, conveniente para cableado traqueal
|
Código de pedido |
|||
|
pl |
8 |
-- |
01 |
|
Modelo |
Tamaño del tubo (métrico) |
|
Tipo de rosca (rosca de tubo recto de 55°) |
|
|
4:4mm |
|
01:G1/8 |
|
|
6:6mm |
|
02:G1/4 |
|
|
8:8mm |
|
03:G3/8 |
|
|
10:10mm |
|
04:G1/2 |
|
|
12:12mm |
|
|
|
|
14:14mm |
|
|
|
|
16:16mm |
|
|
|
Líquido |
Aire/agua (condicional)/vacío |
|
Presión de funcionamiento |
0-1.0Mpa |
|
Presión de vacío |
-100Kpa(10 Torr) |
|
Temperatura de funcionamiento |
-10-60℃ |
|
Material |
NYLON (PA), poliuretano (PU) |
|

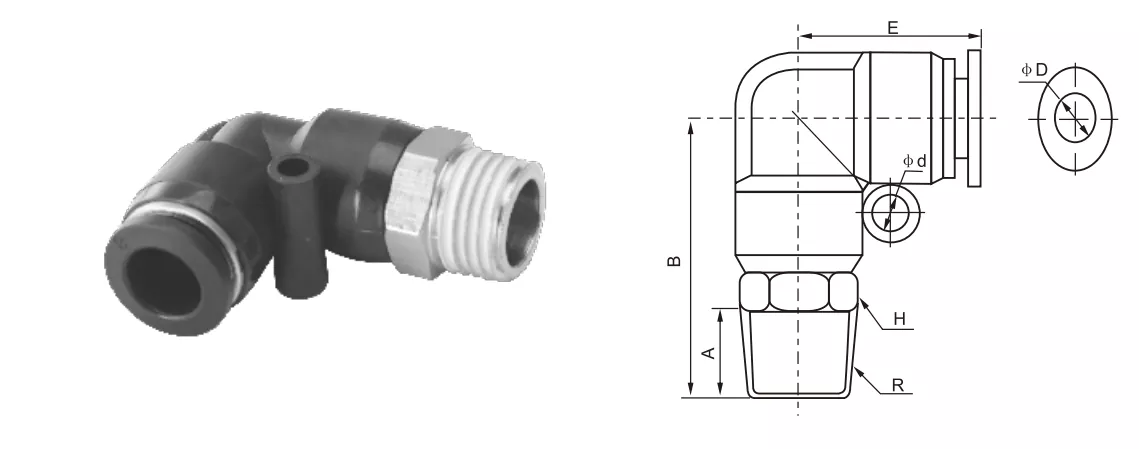

Accesorio de tubo en pulgadas |
Accesorio de tubo métrico |
φD |
R |
A |
B |
H |
E |
φd |
|
PL5/32-M5 |
PL4-M5 |
4 |
M5 |
4.5 |
25 |
10 |
19.7 |
/ |
|
PL5/32-01 |
PL4-01 |
4 |
R1/8 |
7 |
26.5 |
10 |
19.7 |
/ |
|
PL5/32-02 |
PL4-02 |
4 |
R1/4 |
9 |
28 |
14 |
19.7 |
/ |
|
PL1/4-M5 |
PL6-M5 |
6 |
M5 |
4.5 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-01 |
PL6-01 |
6 |
R1/8 |
7 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-02 |
PL6-02 |
6 |
R1/4 |
9 |
29.5 |
14 |
20.8 |
3.5 |
|
PL1/4-03 |
PL6-03 |
6 |
R3/8 |
10 |
30.5 |
17 |
20.8 |
3.5 |
|
PL1/4-04 |
PL6-04 |
6 |
R1/2 |
11 |
32 |
21 |
20.8 |
3.5 |
|
PL5/16-01 |
PL8-01 |
8 |
R1/8 |
8 |
31.7 |
14 |
23.5 |
4.5 |
|
PL5/16-02 |
PL8-02 |
8 |
R1/4 |
10 |
33.8 |
14 |
23.5 |
4.5 |
|
PL5/16-03 |
PL8-03 |
8 |
R3/8 |
10 |
33.8 |
17 |
23.5 |
4.5 |
|
PL5/16-04 |
PL8-04 |
8 |
R1/2 |
11 |
35.5 |
21 |
23.5 |
4.5 |
|
PL3/8-01 |
PL10-01 |
10 |
R1/8 |
8 |
35.5 |
17 |
27.4 |
4.5 |
|
PL3/8-02 |
PL10-02 |
10 |
R1/4 |
10 |
37.5 |
17 |
27.4 |
4.5 |
|
PL3/8-03 |
PL10-03 |
10 |
R3/8 |
10 |
38 |
17 |
27.4 |
4.5 |
|
PL3/8-04 |
PL10-04 |
10 |
R1/2 |
11 |
38.6 |
21 |
27.4 |
4.5 |
|
PL1/2-01 |
PL12-01 |
12 |
R1/8 |
8 |
38 |
19 |
30.3 |
5 |
|
PL1/2-02 |
PL12-02 |
12 |
R1/4 |
10 |
39.5 |
19 |
30.3 |
5 |
|
PL1/2-03 |
PL12-03 |
12 |
R3/8 |
10 |
40.5 |
19 |
30.3 |
5 |
|
PL1/2-04 |
PL12-04 |
12 |
R1/2 |
11 |
42 |
21 |
30.3 |
5 |
|
|
PL14-03 |
14 |
R3/8 |
12 |
42.5 |
24 |
30.3 |
4 |
|
|
PL14-04 |
14 |
R1/2 |
15 |
45 |
24 |
30.3 |
4 |
|
|
PL16-03 |
16 |
R3/8 |
15 |
50 |
24 |
34 |
4 |
|
|
PL16-04 |
16 |
R1/2 |
15 |
50.5 |
27 |
34 |
4 |
|
Nombre/tipo |
Descripción de la estructura de la interfaz |
|
Codo de PC |
La junta del tubo está doblada en un ángulo de 90° y el otro extremo tiene rosca interna. |
|
Codo PL |
Un extremo está insertado y el otro extremo tiene una rosca externa de 90°. |
|
Codo fotovoltaico |
Ambos extremos son del tipo de inserción de tubo, con una curva de 90°. |
¿De qué material está hecho el conector PL?
cobre
¿Cuáles son los nombres de las piezas de conexión del tubo?

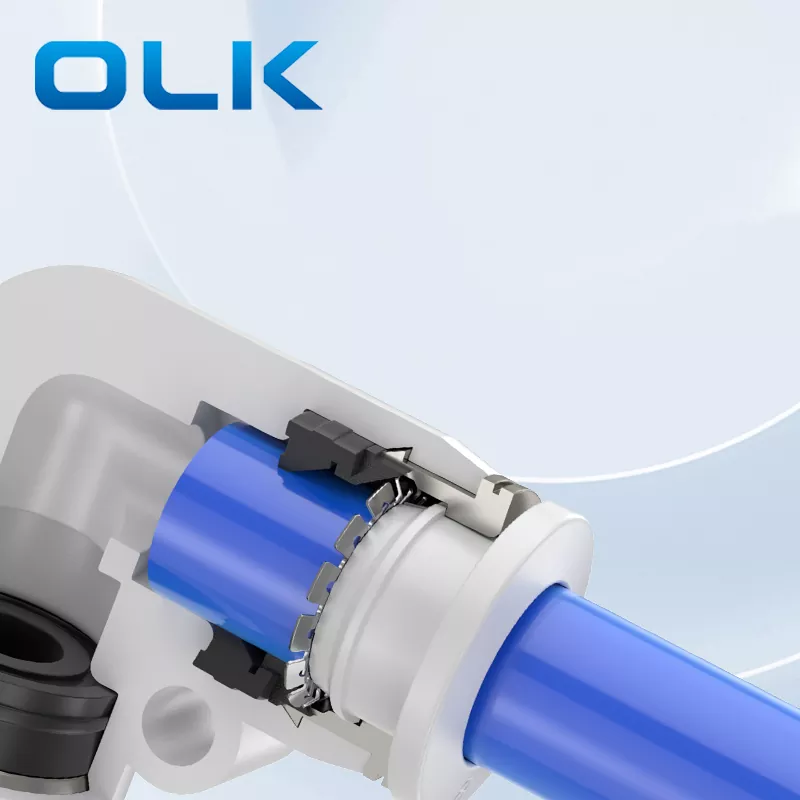

Estructura interna de conexión rápida del tubo: liberación, juego de tarjetas de aleación de zinc, resorte de clip de bloqueo, manguito de bloqueo, anillo de sellado de cierre, plásticos de alta resistencia.
¿Qué tipo de hilo PL es?
Es un hilo métrico, M representa.
¿Qué significa "codo" en accesorios neumáticos?
Accesorio de codo: un accesorio neumático que permite que el tubo cambie de dirección, generalmente en un ángulo de 90 grados.
