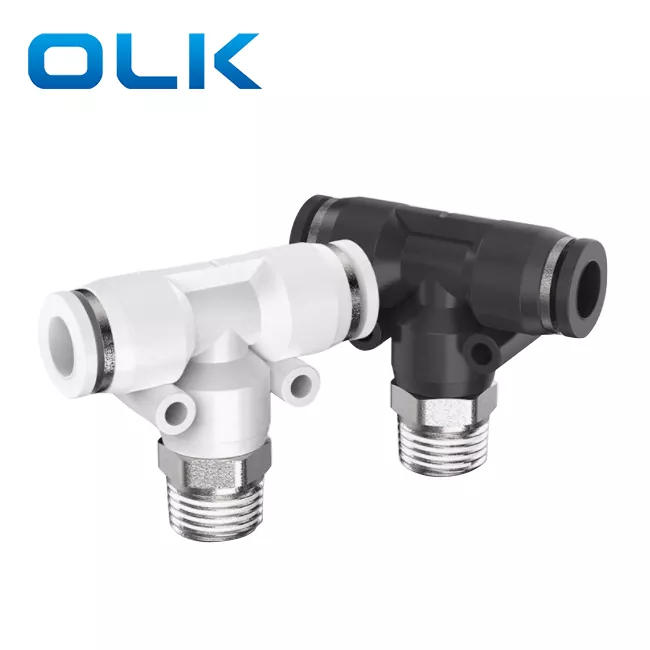

Accesorio de tubo a presión en T derivado de PB

Model:PB8-02

OLK es uno de los famosos fabricantes y proveedores de accesorios para tubos a presión en T con rama PB de China. Nuestra fábrica se especializa en la fabricación de accesorios de tubo a presión en T ramal de PB. Bienvenido a comprar un conector de tubo a presión en T derivador PB de OLK. Cada solicitud de los clientes se responde dentro de las 24 horas.

Brand:
OLK
Type:
Male BSPT Thread(R Thread) Tee Type
Color:
Black,White,Blue

Enviar Consulta

Descripción del Producto

El conector de tubo a presión en forma de T derivada PB es un conector a presión de unión recta que se utiliza para conectar dos tubos en un sistema neumático, lo que garantiza un flujo de aire suave y un sellado confiable.

Características principales del conector PB: Conexión por presión para una instalación rápida y sencilla; Conexión de tubo recta de doble extremo

Código de pedido
PB	8	--	01
Modelo	Tamaño del tubo (métrico)		Tipo de rosca (rosca de tubo recto de 55°)
Racor serie PB	4:4mm		01:G1/8
	6:6mm		02:G1/4
	8:8mm		03:G3/8
	10:10mm		04:G1/2
	12:12mm
	14:14mm
	16:16mm

Ajuste de tubo a presión en T derivado de PB Parámetros básicos generales

Líquido	Aire/agua (condicional)/vacío
Presión de funcionamiento	0-1.0Mpa
Presión de vacío	-100Kpa(10 Torr)
Temperatura de funcionamiento	-10-60℃
Material	NYLON (PA), poliuretano (PU)

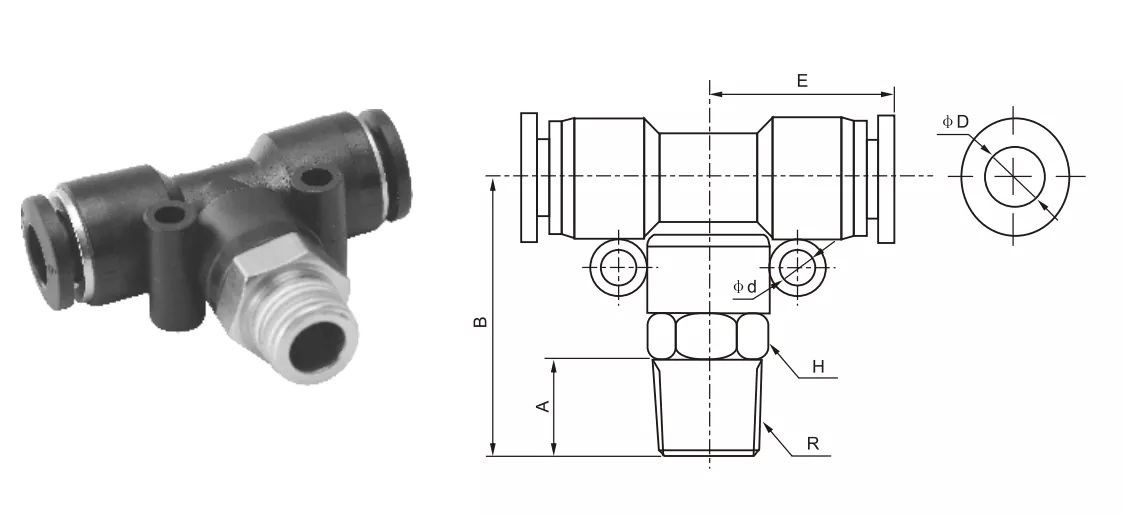

Parámetros de dimensión del contorno del accesorio de tubo a presión en T derivado de PB

Accesorio de tubo en pulgadas	Accesorio de tubo métrico	φD	R	A	B	E	H2	φd
PB5/32-M5	PB4-M5	4	M5	4.5	25.4	18.6	10	/
PB5/32-01	PB4-01	4	R1/8	7	25.4	18.6	10	/
PB5/32-02	PB4-02	4	R1/4	9	27.8	18.6	14	/
PB1/4-M5	PB6-M5	6	M5	4.5	26.8	20.8	12	3.5
PB1/4-01	PB6-01	6	R1/8	6.5	37.6	20.8	12	3.5
PB1/4-02	PB6-02	6	R1/4	9	30	20.8	14	3.5
PB1/4-03	PB6-03	6	R3/8	10	30.6	20.8	17	3.5
PB1/4-04	PB6-04	6	R1/2	10	32.5	20.8	21	3.5
PB5/16-01	PB8-01	8	R1/8	8	31.5	22.9	14	4.5
PB5/16-02	PB8-02	8	R1/4	10	33	22.9	14	4.5
PB5/16-03	PB8-03	8	R3/8	10	33.6	22.9	17	4.5
PB5/16-04	PB8-04	8	R1/2	11	35	22.9	21	4.5
PB3/8-01	PB10-01	10	R1/8	8	37	27.8	17	4
PB3/8-02	PB10-02	10	R1/4	10	38	27.8	17	4
PB3/8-03	PB10-03	10	R3/8	10	38	27.8	17	4.5
PB3/8-04	PB10-04	10	R1/2	11	39	27.8	21	4.5
PB1/2-01	PB12-01	12	R1/8	8	37.5	29.5	19	5
PB1/2-02	PB12-02	12	R1/4	10	40	29.5	19	5
PB1/2-03	PB12-03	12	R3/8	10	40	29.5	19	5
PB1/2-04	PB12-04	12	R1/2	11	41	29.5	21	5
	PB14-03	16	R3/8	11	46.3	34.5	24	4
	PB14-04	16	R1/2	12	47.3	34.5	27	4

En las juntas neumáticas, se distinguen estructuras en T comunes (en forma de T).

Nombre/tipo	Descripción de la estructura de la interfaz
Camiseta de carrera (PD)	El flujo de aire principal es recto y las ramas salen verticalmente.
Tee de rama (PB)	Dos interfaces están conectadas en ángulo recto, una en la rama de "T"
Camiseta igual	Tres puertos del mismo tamaño
