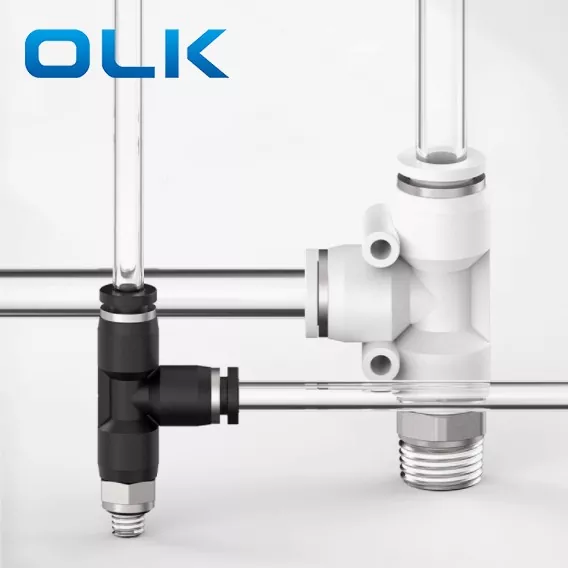

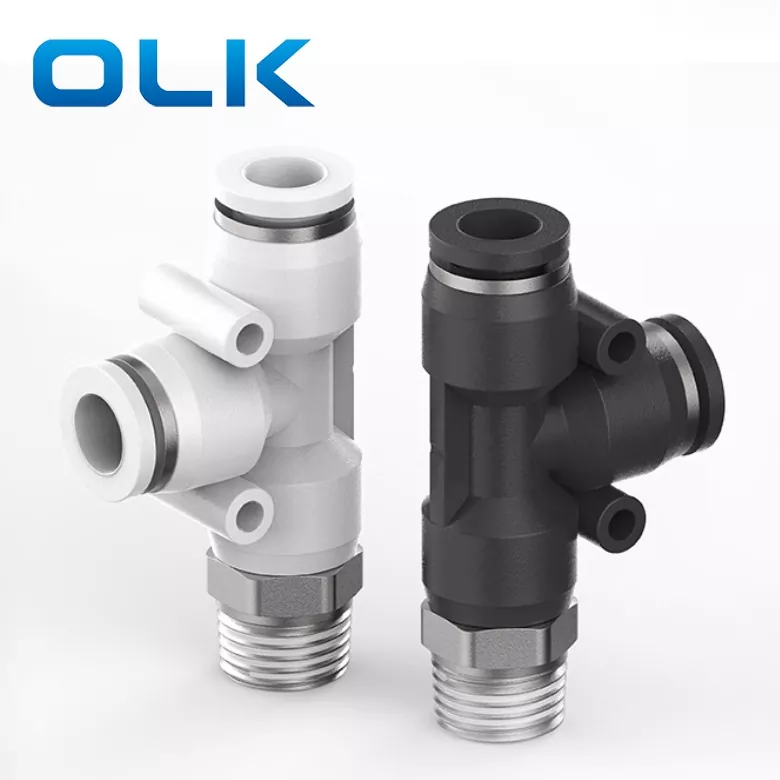

El ajuste de tubo de TEE PD Run Run es un accesorio de empuje de tres vías de tipo Y, diseñado para dividir una fuente de aire en dos salidas. Es ideal para sistemas que requieren una conexión neumática única.
Características clave de ajuste PD: Diseño en forma de Y para una distribución de aire eficiente; extremos de la conexión para una fácil instalación; enrutamiento flexible para tubos multidireccionales
|
Código de pedido |
|||
|
Pd |
8 |
- |
01 |
|
Modelo |
Tamaño del tubo (métrico) |
|
Tipo de rosca (hilo de tubo recto de 55 °) |
|
Ajuste de la serie PD |
4: 4 mm |
|
01: G1/8 |
|
|
6: 6 mm |
|
02: G1/4 |
|
|
8: 8 mm |
|
03:G3/8 |
|
|
10: 10 mm |
|
04: G1/2 |
|
|
12: 12 mm |
|
|
|
|
14: 14 mm |
|
|
|
|
16: 16 mm |
|
|
|
Líquido |
Aire/agua (condicional)/vacío |
|
Presión de funcionamiento |
0-1.0MPA |
|
Aspiradora |
-100kpa (10 torr) |
|
Temperatura de funcionamiento |
-10-60 ℃ |
|
Material |
Nylon (PA), poliuretano (PU) |
|
Ajuste de tubo de pulgada |
Ajuste del tubo métrico |

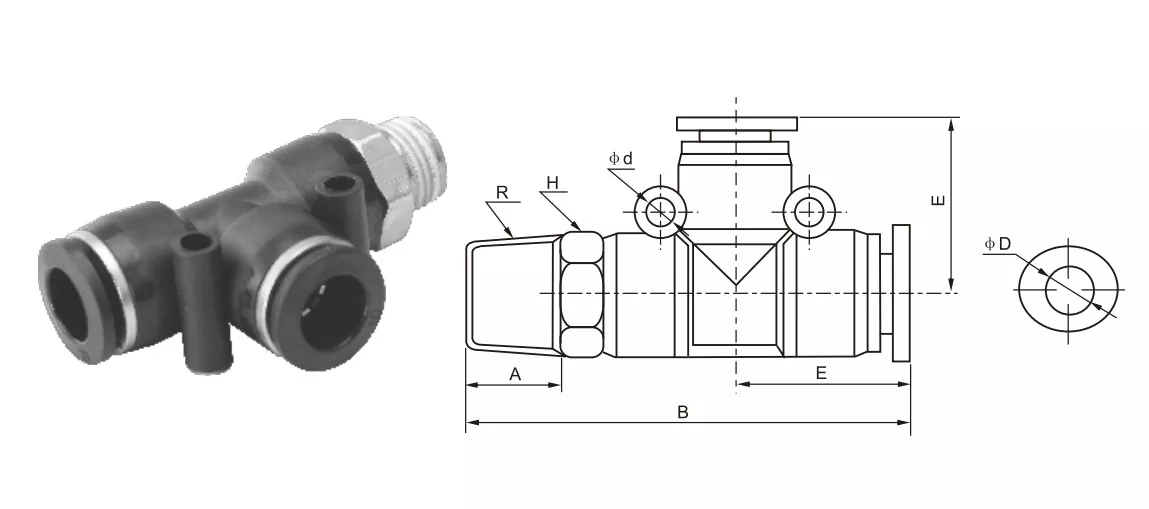

φD |
R |
A |
B |
E |
H |
φD |
|
PD5/32-M5 |
PD4-M5 |
4 |
M5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
PD5/32-01 |
PD4-01 |
4 |
R1/8 |
7 |
44 |
18.4 |
10 |
/ |
|
PD5/32-02 |
PD4-02 |
4 |
R1/4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
PD1/4-M5 |
PD6-M5 |
6 |
M5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
PD1/4-01 |
PD6-01 |
6 |
R1/8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
PD1/4-02 |
PD6-02 |
6 |
R1/4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
PD1/4-03 |
PD6-03 |
6 |
R3/8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
PD1/4-04 |
PD6-04 |
6 |
R1/2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
PD5/16-01 |
PD8-01 |
8 |
R1/8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
PD5/16-02 |
PD8-02 |
8 |
R1/4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
PD5/16-03 |
PD8-03 |
8 |
R3/8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
PD5/16-04 |
PD8-04 |
8 |
R1/2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
PD3/8-01 |
PD10-01 |
10 |
R1/8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
PD3/8-02 |
PD10-02 |
10 |
R1/4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
PD3/8-03 |
PD10-03 |
10 |
R3/8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
PD3/8-04 |
PD10-04 |
10 |
R1/2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
PD1/2-01 |
PD12-01 |
12 |
R1/8 |
8 |
67 |
29.6 |
19 |
5 |
|
PD1/2-02 |
PD12-02 |
12 |
R1/4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-03 |
PD12-03 |
12 |
R3/8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-04 |
PD12-04 |
12 |
R1/2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
PD14-03 |
16 |
R3/8 |
12 |
|
35 |
24 |
4 |
|
|
PD14-04 |
16 |
R1/2 |
15 |
85 |
35 |
24 |
4 |
|
Nombre/tipo |
Descripción de la estructura de la interfaz |
|
Ejecutar Tee (PD) |
El flujo de aire principal es recto, y las ramas se llevan verticalmente |
|
Tee de rama (PB) |
Dos interfaces están conectadas en ángulo recto, una en la rama de "T" |
|
TEE igual |
Tres puertos con el mismo tamaño |
¿Qué significa "tee run" en el ajuste del conector?
Tee "significa conector en forma de T (TEE) con tres interfaces;
'Run' se refiere al canal principal (la dirección del flujo de aire principal es una línea recta);
Entonces, 'Run Tee' significa que el canal principal es recto, y una rama se lleva verticalmente en el medio.
