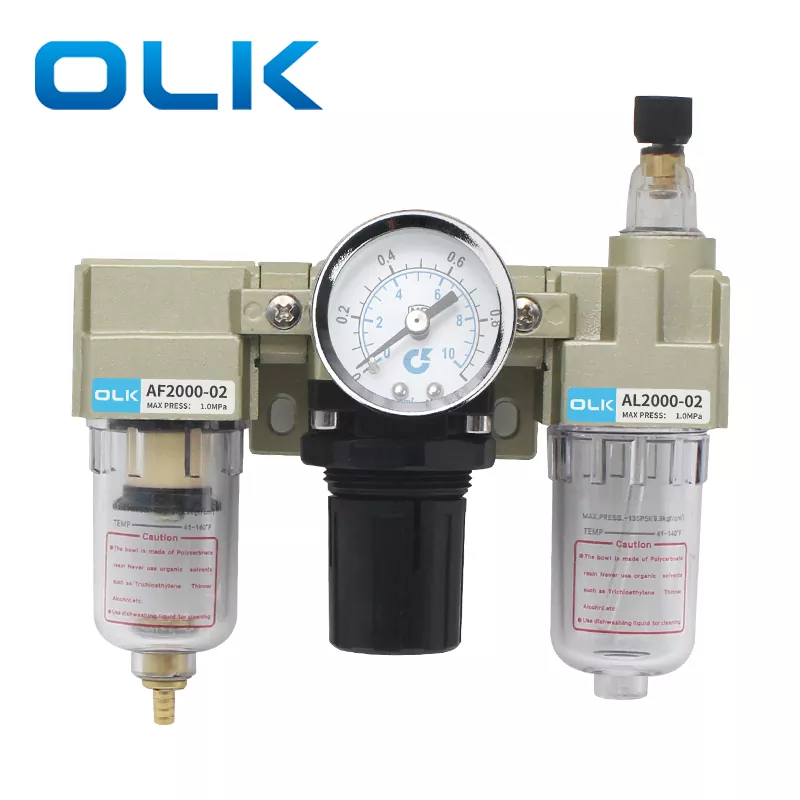

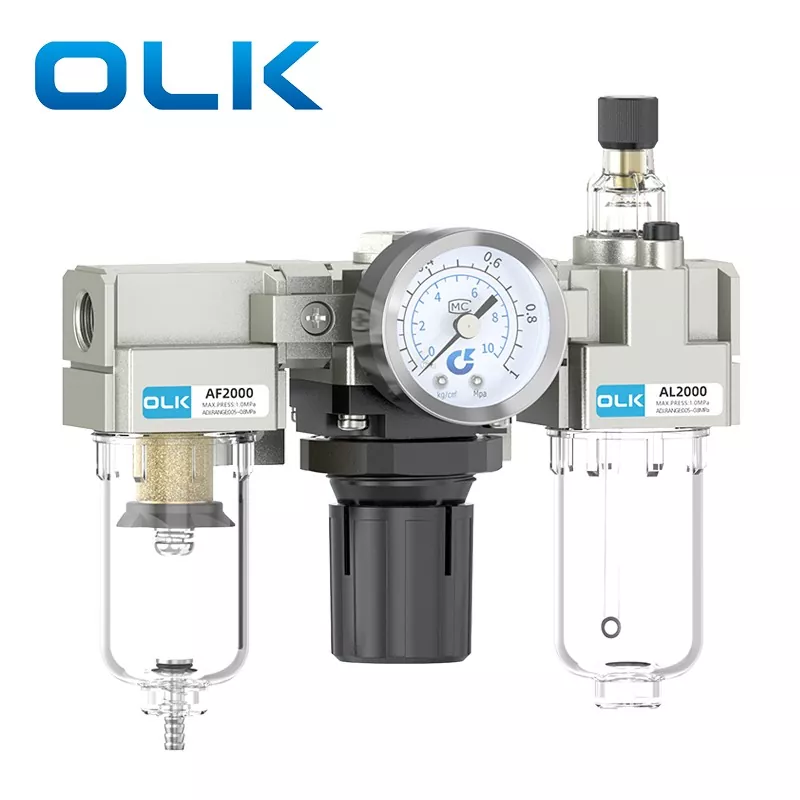

Unidad SMC tipo AC FRL

Características y diseño de la unidad SMC tipo AC FRL:

Ajuste de bloqueo automático: Cuenta con un mecanismo de bloqueo automático de presión. Una vez establecida la presión deseada, simplemente presione la perilla hacia abajo para bloquearla. Esto evita que la presión establecida cambie debido a vibraciones externas o contacto accidental.

Drenaje versátil: Disponible en opciones de drenaje manual y drenaje automático para adaptarse a diferentes condiciones de operación. El recipiente transparente permite controlar fácilmente los niveles de agua.

Manómetro de alta precisión: Equipado con un manómetro de alta precisión para lecturas claras y precisas y monitoreo en tiempo real de la presión del sistema.

Aviso de unidad SMC tipo AC FRL:

Verifique la dirección del flujo: verifique la dirección del flujo de aire antes de la instalación. Hay marcas de dirección del flujo (flechas o ENTRADA/SALIDA) en la parte superior del cuerpo de la válvula. Siga estrictamente estos indicadores para la instalación. La instalación al revés provocará un mal funcionamiento o fugas.

Mantenimiento regular: verifique el nivel de agua en el recipiente con regularidad y drene si usa un tipo de drenaje manual. Vuelva a llenar el aceite lubricante cuando esté bajo (se recomienda aceite de turbina ISO VG32).

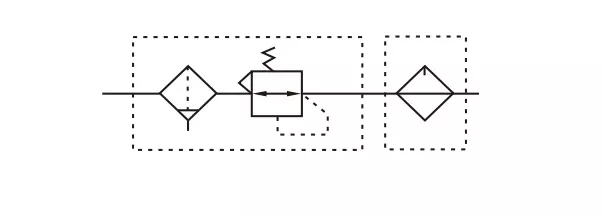

Símbolo de unidad SMC tipo AC FRL:

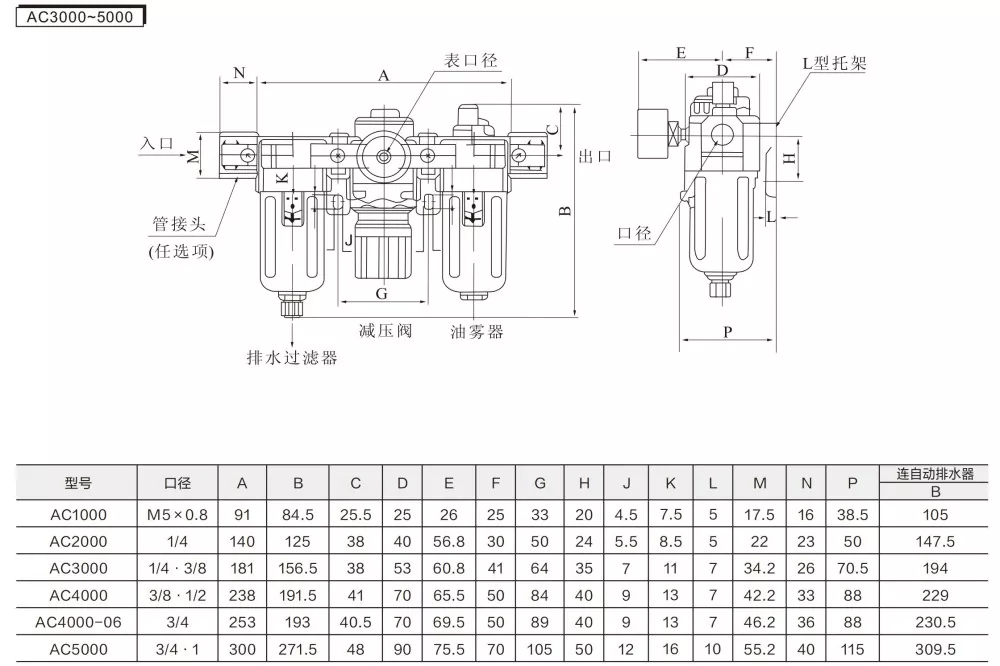

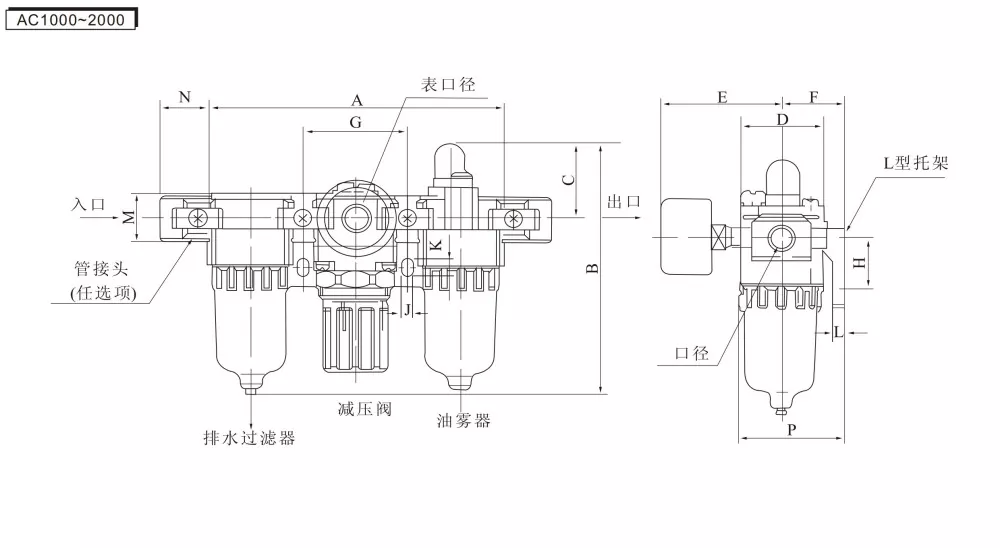

Serie de orificios para manómetros

Pasos de instalación para la unidad SMC tipo AC FRL:

Primero, instale las juntas con cinta de PTFE envuelta y el manómetro.

2. Siga la dirección de la flecha: el lado izquierdo es la entrada de aire y el lado derecho es la salida de aire.

3. Conecte los tubos de aire a los respectivos accesorios en ambos extremos.

4. Levante la tuerca de ajuste de presión hacia arriba y gírela para regular la presión; Girar en el sentido de las agujas del reloj aumenta el flujo de aire, mientras que girar en el sentido contrario a las agujas del reloj disminuye el flujo de aire.

5. Ajuste a la presión de aire deseada, luego presione la tuerca de ajuste hacia abajo para bloquear el aire.

6. Si se necesita combustible, afloje el tornillo del engrasador.

7. Vierta aceite de mantenimiento neumático o aceite de turbina en la entrada de aceite (asegúrese de que el aceite neumático no exceda la línea de nivel de aceite indicada en la taza).

8. Después de llenar el aceite neumático, apriete la tuerca con una llave Allen.

9. Ajuste el suministro de aceite mediante rotación: en el sentido de las agujas del reloj aumenta el flujo de aceite, en el sentido contrario a las agujas del reloj lo disminuye.

Preguntas frecuentes:

¿Por qué se llama AC FRL?

AF (Filtro de aire) + AR (Válvula reguladora de presión) + AL (Lubricador de niebla de aceite) = Unidad triple AC

Método de conexión recomendado

Compresor de aire - Procesador de fuente de aire - Componente de control - Actuador

¿Qué debo hacer si la cubierta protectora de plástico del vaso se rompe con frecuencia con facilidad?

Algunos clientes suelen descubrir que los vasos de plástico se agrietan no por la presión sino por el material. Los vasos de plástico no son resistentes a ciertos ambientes, lo que hace que los vasos de metal sean una mejor alternativa en condiciones específicas.

¿Cómo extender la vida útil de los cilindros de válvulas solenoides?

El uso de un filtro puede eliminar la humedad y las impurezas del aire, reduciendo eficazmente los daños por fricción en los pistones y los anillos de sellado. Se puede usar un lubricador para agregar aceite de turbina, que luego es transportado por el aire para lubricar el pistón del cilindro y los anillos de sellado. El regulador de presión puede ajustar la presión del aire de admisión, mejorando aún más la eficiencia del trabajo.

¿De qué material está hecho el elemento filtrante del OLK?

OLK utiliza elementos filtrantes de cobre con una precisión de filtración de 25 μm, mientras que los elementos filtrantes de fibra ordinarios tienen una precisión de solo 5 μm. Los elementos filtrantes de alta precisión pueden eliminar eficazmente las impurezas y la humedad del gas, asegurando que el aire de salida esté seco y libre de contaminantes.
