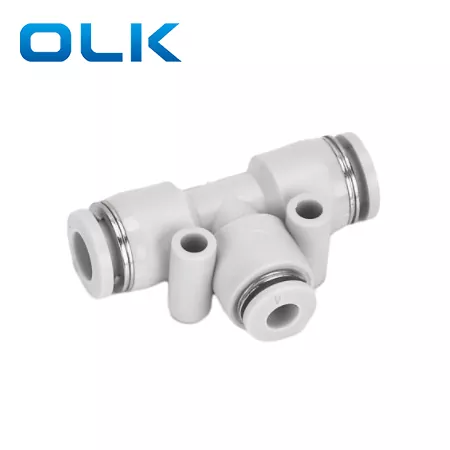

La serie PEG es un ajuste de unión de TEE reductor, con D1 más grande que D2, diseñada para conectar tuberías principales y ramificadas de diferentes diámetros. El ajuste de la Unión de TEE de PEPEG Reducer viene con un pequeño orificio de montaje para una instalación fácil y segura en equipos o paneles, ahorrando espacio de instalación.
D1 ＞ D2, adecuado para diferentes conexiones de tamaño de tubería
Pequeño orificio de montaje incorporado para una fijación rápida
Diseño fácil de empuje y extracción para una instalación rápida
Ampliamente utilizado en sistemas neumáticos y equipos de automatización
|
CLAVIJA |
8 |
- |
6 |
|
Modelo |
Tamaño del tubo (métrico) |
|
Tamaño del tubo (métrico) |
|
Ajuste de la serie de clavijas |
4: 4 mm |
|
4: 4 mm |
|
|
6: 6 mm |
|
6: 6 mm |
|
|
8: 8 mm |
|
8: 8 mm |
|
|
10: 10 mm |
|
10: 10 mm |
|
|
12: 12 mm |
|
12: 12 mm |
|
|
14: 14 mm |
|
14: 14 mm |
|
|
16: 16 mm |
|
16: 16 mm |
|
Líquido |
Aire/agua (condicional)/vacío |
|
Presión de funcionamiento |
0-1.0MPA |
|
Aspiradora |
-100kpa (10 torr) |
|
Temperatura de funcionamiento |
-10-60 ℃ |
|
Material |
Nylon (PA), poliuretano (PU) |

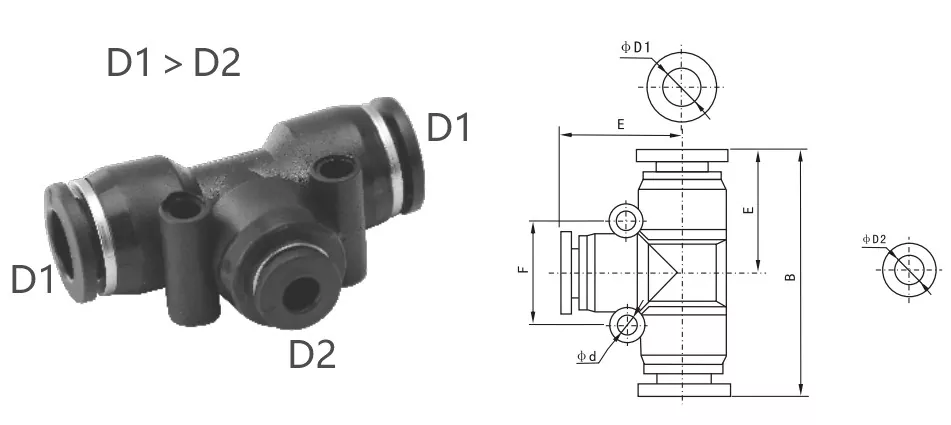

Parámetros de dimensiones de esquema de ajuste de ajuste de unión de TEE de PEG
|
Tubo de pulgada |
Tubo métrico |
ϕD1 |
ϕD2 |
B (mm) |
E (mm) |
F (mm) |
ϕD (mm) |
|
Pen1/4-5/32 |
Pen6-4 |
6 |
4 |
41.2 |
20 |
14.9 |
3.5 |
|
Pen5/16-1/4 |
Pen8-6 |
8 |
6 |
45 |
18 |
22.8 |
4.5 |
|
Pen3/8-5/16 |
Pen10-8 |
10 |
8 |
51 |
24 |
19.8 |
4.5 |
|
Pen1/2-3/8 |
Pen12-10 |
12 |
10 |
59 |
28 |
24.5 |
5 |
|
Pen16-12 |
Pen16-12 |
16 |
12 |
69 |
34 |
32.2 |
4 |
|
Pen5/16-5/32 |
Pen8-4 |
8 |
4 |
46 |
18 |
20 |
4.5 |
|
Pen3/8-1/4 |
Pen10-6 |
10 |
6 |
57 |
26.8 |
23.8 |
4 |
|
Pen1/2-5/16 |
Pen12-8 |
12 |
8 |
59 |
27.8 |
27.6 |
5 |
¿Qué es diferente en el ajuste de PE y el ajuste de clavijas?
Ajuste de PE (Unión de TEE igual): los tres tubos tienen el mismo diámetro exterior, adecuado para conectar tres tubos neumáticos del mismo tamaño.
Ajuste de clavijas (unión de TEE reductor): los dos tubos laterales son más grandes que el tubo central, diseñados para conectar diferentes tamaños de tubo.
