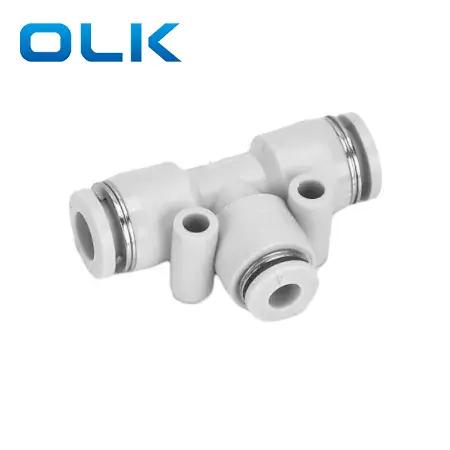

El empuje de tee de la unión PE en el ajuste del tubo es un accesorio en forma de T que se utiliza para dividir o combinar el flujo de aire en los sistemas neumáticos.
Conecta tres tubos del mismo diámetro exterior, ofreciendo una conexión segura y hermética en todas las direcciones.
|
Orina |
8 |
|
Modelo |
Tamaño del tubo (métrico) |
|
Ajuste de la serie PE |
4: 4 mm |
|
|
6: 6 mm |
|
|
8: 8 mm |
|
|
10: 10 mm |
|
|
12: 12 mm |
|
|
14: 14 mm |
|
|
16: 16 mm |
|
Líquido |
Aire/agua (condicional)/vacío |
|
Presión de funcionamiento |
0-1.0MPA |
|
Aspiradora |
-100kpa (10 torr) |
|
Temperatura de funcionamiento |
-10-60 ℃ |
|
Material |
Nylon (PA), poliuretano (PU) |
|
Ajuste de tubo de pulgada |
Ajuste de metrictube |

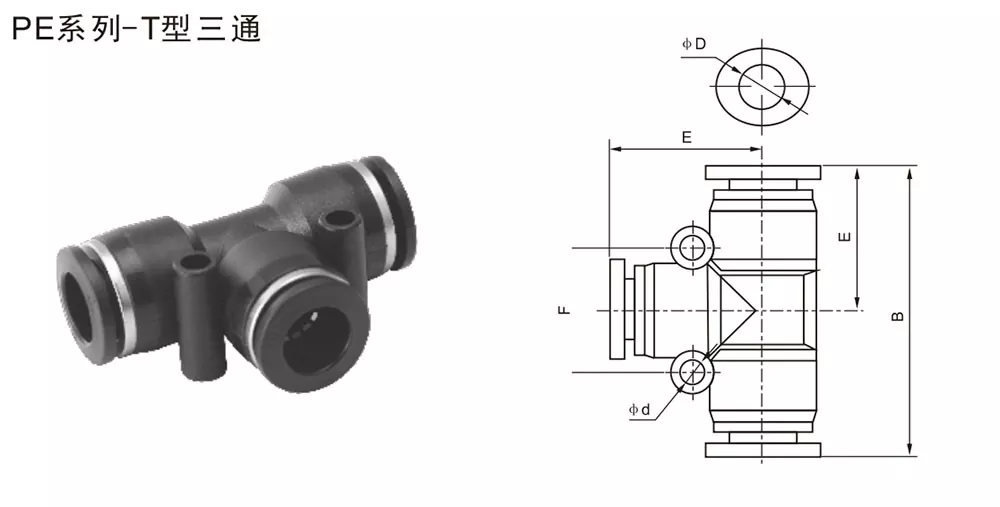

φD |
B |
E |
F |
φD |
|
PE5/32 |
PE-4 |
4 |
36.6 |
18.3 |
/ |
/ |
|
PE1 / 4 |
PE-6 |
6 |
41 |
20.5 |
16 |
3.5 |
|
PE5/16 |
PE-8 |
8 |
46 |
23 |
20 |
4.5 |
|
PE3/8 |
PE-10 |
10 |
56.6 |
28.3 |
24 |
4.5 |
|
PE1 / 2 |
PE-12 |
12 |
58.6 |
29.3 |
27.7 |
5 |
|
|
PE-14 |
14 |
60.8 |
30.4 |
25.8 |
4 |
|
|
PE-16 |
16 |
69 |
34.5 |
33 |
4 |
|
Referencia común de conversión de tamaño de hilo imperial |
||
|
Tamaño imperial |
Aprox. Métrica (mm) |
Fórmula de conversión |
|
1/8 |
3.2 mm |
1 ÷ 8 × 25.4 = 3.175 |
|
5/32 |
3.97 mm |
5 ÷ 32 × 25.4 = 3.97 |
|
1/4 |
6.35 mm |
1 ÷ 4 × 25.4 = 6.35 |
|
5/16 |
7.94 mm |
5 ÷ 16 × 25.4 = 7.94 |
|
3/8 |
9.53 mm |
3 ÷ 8 × 25.4 = 9.53 |
|
1/2 |
12.7 mm |
1 ÷ 2 × 25.4 = 12.7 |
