La válvula solenoide VF5000 de 5/2 vías y 5/3 vías es del tipo de tubería directa. El orificio del carrete está especialmente mecanizado para minimizar la fricción, reducir la presión de arranque y extender la vida útil. Con un tamaño de puerto grande, la válvula ofrece un mayor flujo de aire, lo que la hace ideal para operar múltiples actuadores o cilindros de tamaño mediano a grande. El tamaño del puerto de la serie VF5000 es 3/8.
Su estructura modular admite la instalación de colectores, lo que permite un suministro de aire centralizado y simplifica las tuberías. Diseñadas para aplicaciones neumáticas de alto flujo, las válvulas de solenoide de las series DS/VF 3000 y 5000 se aplican comúnmente en maquinaria industrial y líneas de producción automatizadas.
·Alto flujo
·Tuberías / Modulares / Ahorro de espacio
·Durabilidad de grado industrial
|
Código de pedido |
||||||
|
VF5 |
130 |
_ |
4 |
G |
B |
02 |
|
Modelo |
tipo de válvula |
|
Voltaje |
tipo de línea |
manul |
tamaño del puerto |
|
Válvula solenoide VF5000 |
130: monoestable 5/2 vías |
|
3:110 VCA |
G: tipo de línea |
|
02:PT3/8 |
|
|
230:válvula biestable 5/2 vías |
|
4:220 VCA |
D: tipo DIN |
|
|
|
|
330C: válvula de doble solenoide de 5/3 vías con centro cerrado |
|
5:24 VCC |
DZ:DZ con luz |
|
|
|
|
430E: válvula de doble solenoide, centro de escape de 5/3 vías |
|
6:12 VCC |
|
|
|
|
|
530P: válvula solenoide doble centro de presión de 5/3 vías |
|
|
|
|
|
|
Especificaciones comunes |
|
|
Medio de trabajo |
Aire |
|
temperatura de trabajo |
0-50℃ |
|
Lubricación |
No hay necesidad |
|
Anulación manual |
Tipo de bloqueo de destornillador |
|
Resistencia a golpes/vibraciones |
30G/5G (8,3--2000Hz) |
|
Recinto |
A prueba de polvo |
|

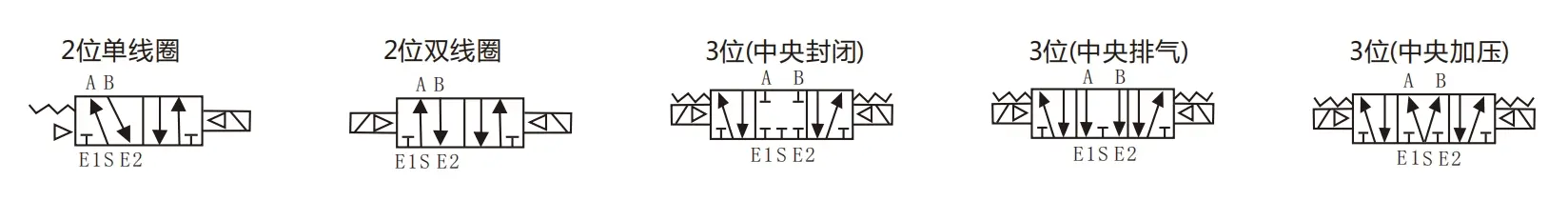

Modelo |
posición |
bobina |
kgf/cm² (Mpa) |
Tiempo de respuesta (EM) |
Máx. Frecuencia de funcionamiento |
tamaño del puerto |
Área transversal efectiva mm² (CV) |
kgf |
|

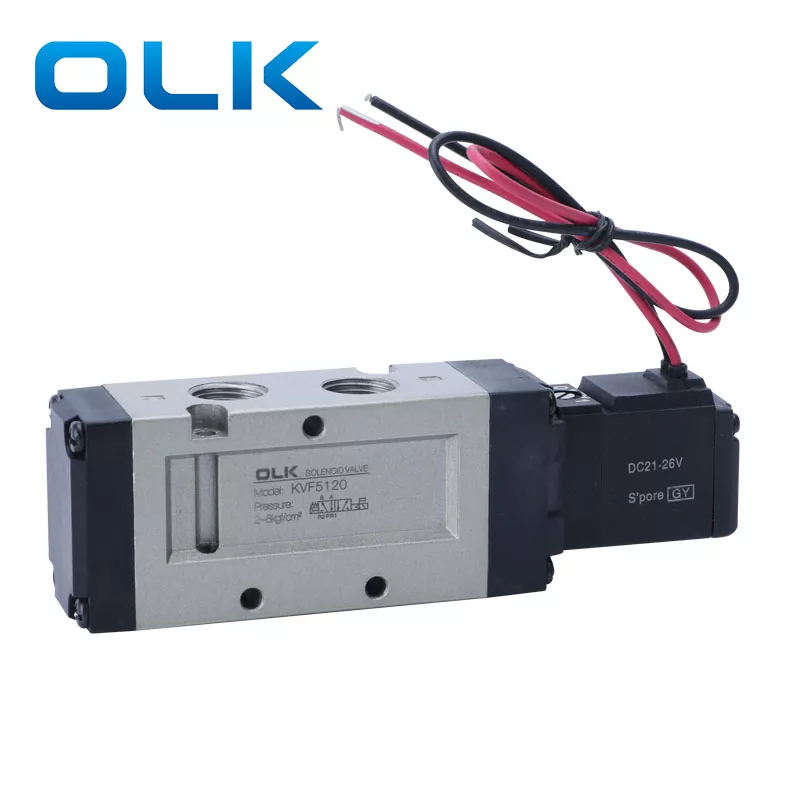

VF5120-□△B-02 |
2 posiciones |
acción única |
1,5~9(0,15~0,8) |
≤30 ms |
5 |
PT3/8 |
45(2,5) |
0.38 |
|

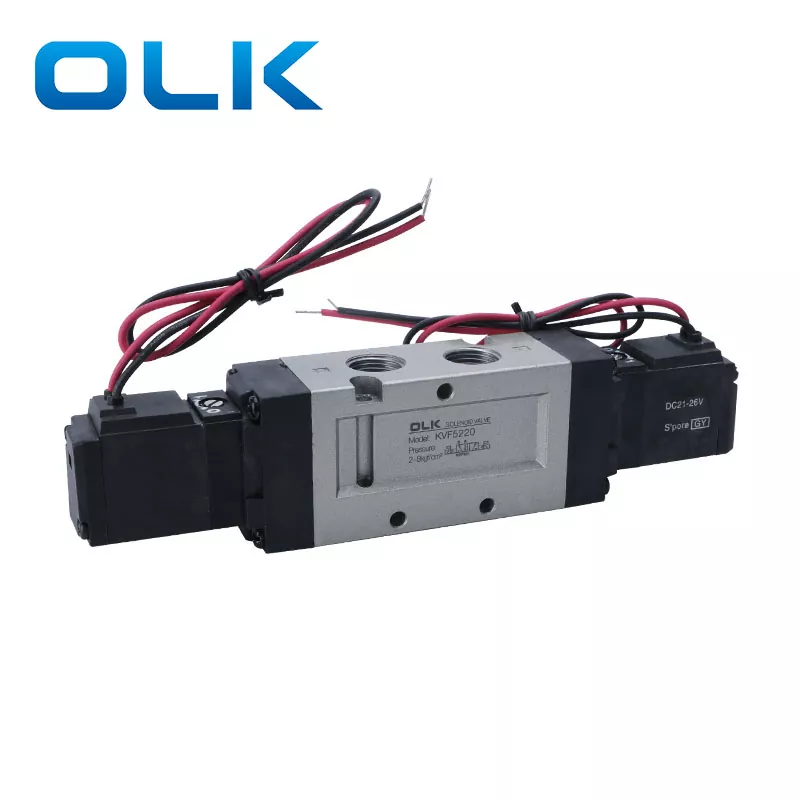

VF5220-□△B-02 |
2 posiciones |
doble acción |
1~9(0,1~0,9) |
≤30 ms |
5 |
PT3/8 |
45(2,5) |
0.45 |
|
VF5320-□△B-02 |
3 posiciones |
Válvula biestable de centro cerrado de 5/3 vías. |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT3/8 |
36(2) |
0.53 |
|
VF5420-□△B-02 |
3 posiciones |
Válvula de doble solenoideCentro de escape de 5/3 vías |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT3/8 |
41,4(2,3) |
0.53 |
|

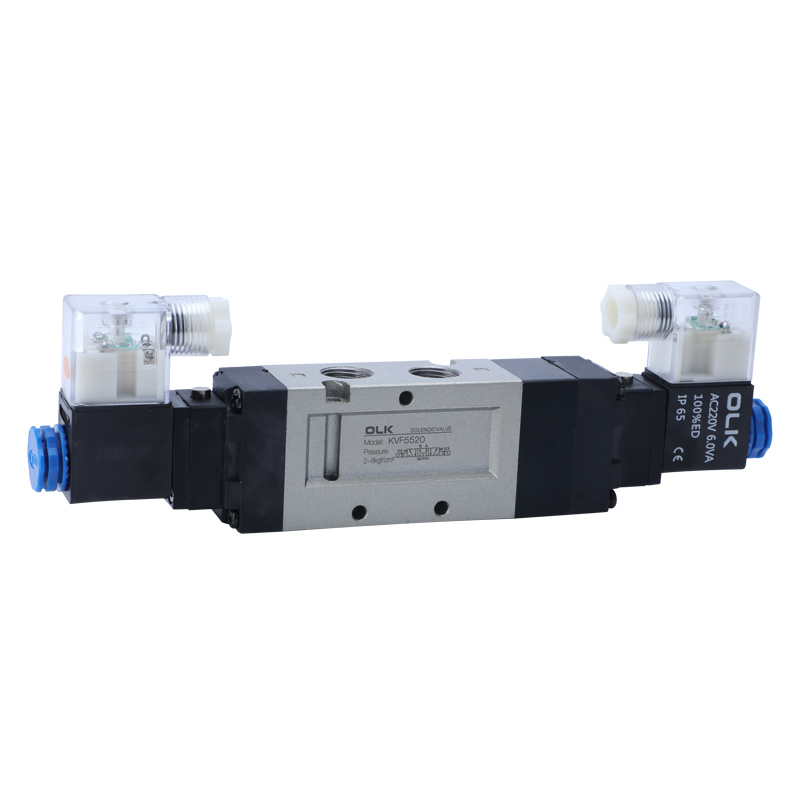

VF5520-□△B-02 |
3 posiciones |
válvula biestable 5/3 vías centro de presión |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT3/8 |
36(2) |
0.53 |
¿Qué modelo puede reemplazar DS3000/VF3000?
DS3000 puede reemplazar a TPC en Corea con la misma función y VF 3000 puede reemplazar a SMC en Japón con la misma función
¿Cuál es el diámetro de la boquilla de la válvula solenoide de 5 vías DS5000/VF5000?
El orificio de rosca DS5000/VF5000 es PT3/8
