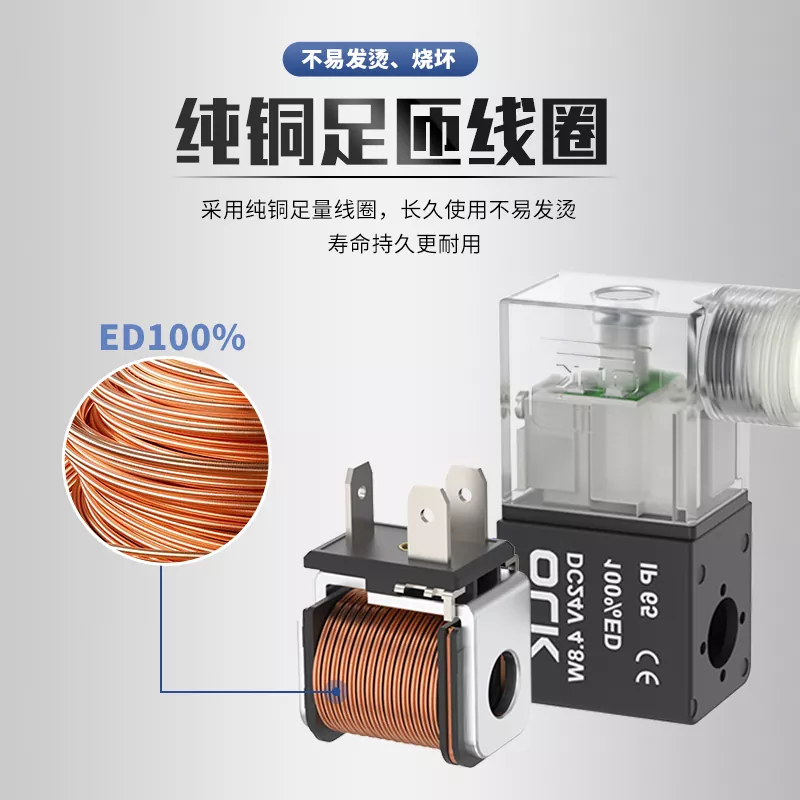

La bobina de la válvula solenoide de la serie 080 092 está hecha de alambre de cobre en un campo magnético simple. Cuando la electricidad pasa a través de la bobina, crea una fuerza magnética que extrae el núcleo de la válvula solenoide de la serie 080/092. Este movimiento cambia la dirección del flujo de aire y luego cambia la posición de trabajo del cilindro neumático de la válvula de la válvula de la válvula de la válvula de la válvula de la solenoide pura. operación sin sobrecalentamiento

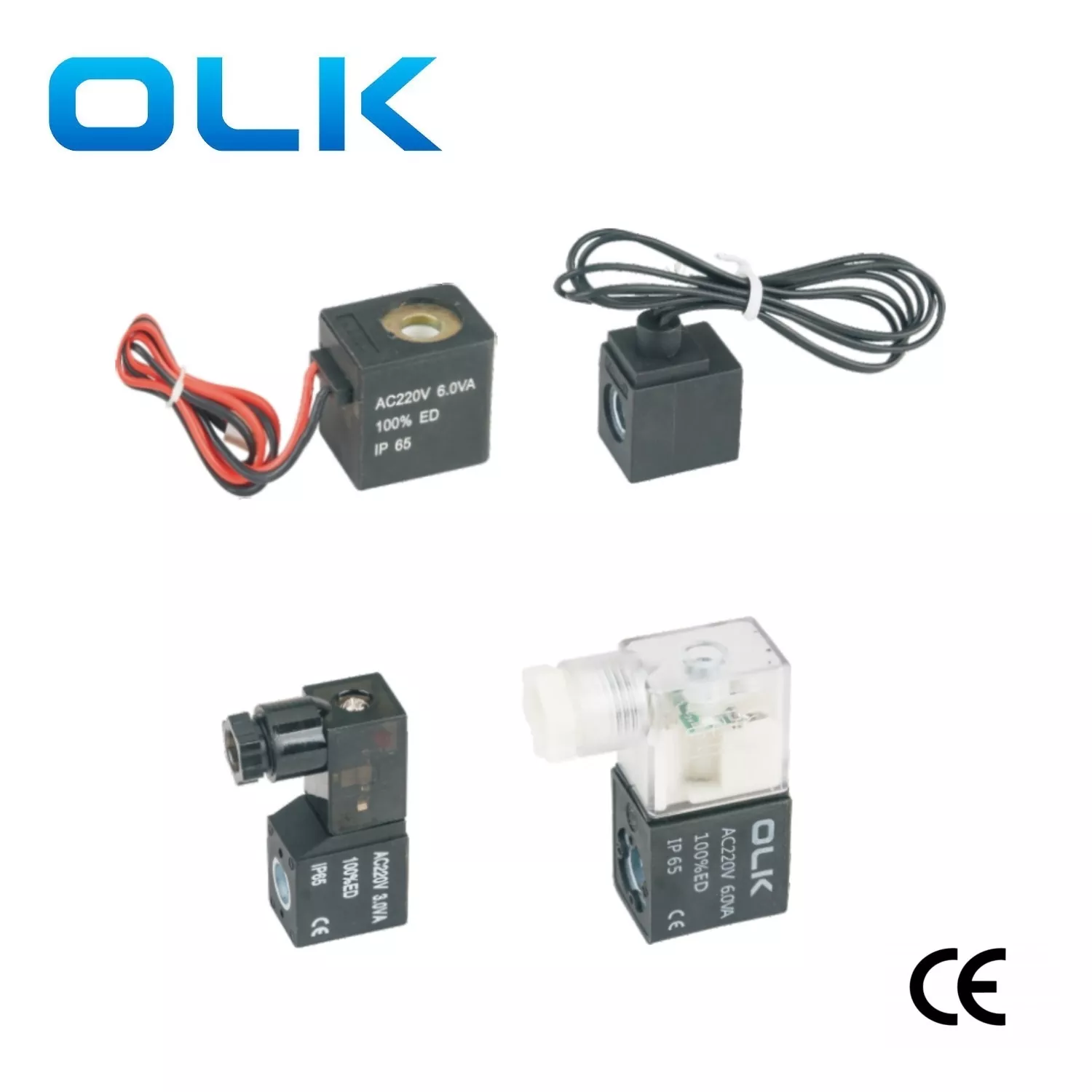

La cubierta del extremo de la bobina solenoide de la válvula de la serie 080/092 puede cambiar la dirección de instalación sin causar inconvenientes al cableado, y la carcasa de plástico se puede seleccionar de negro o transparente
Es fácil cablear e instalación para su uso, solo eliminando la cubierta protectora.
Los terminales de bobina de CC tienen una luz que muestra la polaridad.
Al cablear, conecte el terminal "1" al lado positivo y el terminal "2" al lado negativo.
Si los conecta de la manera incorrecta, la luz no se encenderá, pero la válvula seguirá funcionando.
|
Código de pedido |
|
|
|
CD |
A080 |
A |
|
Modelo |
Boil's Bore |
Voltaje |
|
CD: tu |
A080: Tamaño de orificio 8 mm |
A: AC220V |
|
CL: Tipo de línea |
A092: Tamaño de orificio de 9 mm |
B: DC24V |
|
|
|
C: AC110V |
|
|
|
E: AC24V |
|
|
|
F: DC12V |
|
080/092 Selección de volumen de la bobina de la válvula solenoide: |
||
|
Voltaje de DC |
Voltaje de CA |
|
|
DC12V |
Bobina DC12V 5W |
AC24V |
|
Bobina DC12V 6W |
AC36V |
|
|
Bobina DC12V 6.8W |
AC110V |
|
|
Dc24v |
DC24V 4.8W |
AC220V |
|
DC24V 5W |
AC380V |
|
|
DC24V 6W |
|
|
|
DC24V 6.8W |
|
|
|
Bobina de válvula solenoide de la serie 080 |
tipo de bobina |
Voltaje |
Tipo de conector |
Memorándum |
|
serie de producción |
Terminal CDA080 |
C.A. |
PL1515-P1 |
Aplicado a CDA080 AC, DC Type Coil |
|
PL1515T-P2 |
Aplicado a CDA080 AC Type Coil |
|||
|
Serie 3V100 Serie 4V100 Serie 4M |
Terminal CDA080 |
corriente continua |
PL1515T-P3 |
Aplicado a la bobina tipo CDA080 DC |
|
CLA080 PROMEMMET |
C.A. |
/ |
/ |
|
|
CLA080 PROMEMMET |
corriente continua |
/ |
/ |
|
092 Serie Solenoid Valve Coil |
tipo de bobina |
Voltaje |
Tipo de conector |
Memorándum |
|
Serie 3V1 Serie 3V200 Serie 3V300 Serie 4V200 Serie 4V300 Serie 4V400 Serie 4M200 Series 4M300 Series |
Terminal CDA092 |
C.A. |
4V210-005-P1 |
Aplicado a CDA092 AC, DC Type Coil |
|
4V210-005-P2 |
Aplicado a la bobina tipo AC CDA092 |
|||
|
corriente continua |
4V210-005-P3 |
Aplicado a la bobina tipo CDA092 DC |
||
|
CLA092 PROMEMBRE |
C.A. |
/ |
/ |
|
|
corriente continua |
/ |
/ |
1. ¿Cuál es el diámetro de la bobina de la válvula solenoide de la marca OLK?
Diámetro del orificio de la bobina 8 mm o 9 mm
2. ¿Puede la válvula solenoide de la serie 080/092 se enciende durante mucho tiempo?
Sí, nuestra bobina es 100% ed.
3. ¿Cuál es la diferencia entre el voltaje de CA y DC?
DC es corriente continua, AC está alternando la corriente. En general, la electricidad del hogar es AC220V
4. La bobina puede elegir varios colores?
La carcasa de la bobina se puede seleccionar en color negro o transparente.
5. Cómo funciona una bobina de válvula solenoide？
La bobina de la válvula solenoide crea un campo magnético cuando está alimentado. Esta fuerza magnética mueve la válvula dentro, abriendo o cerrando el flujo de aire, gas o líquido.
