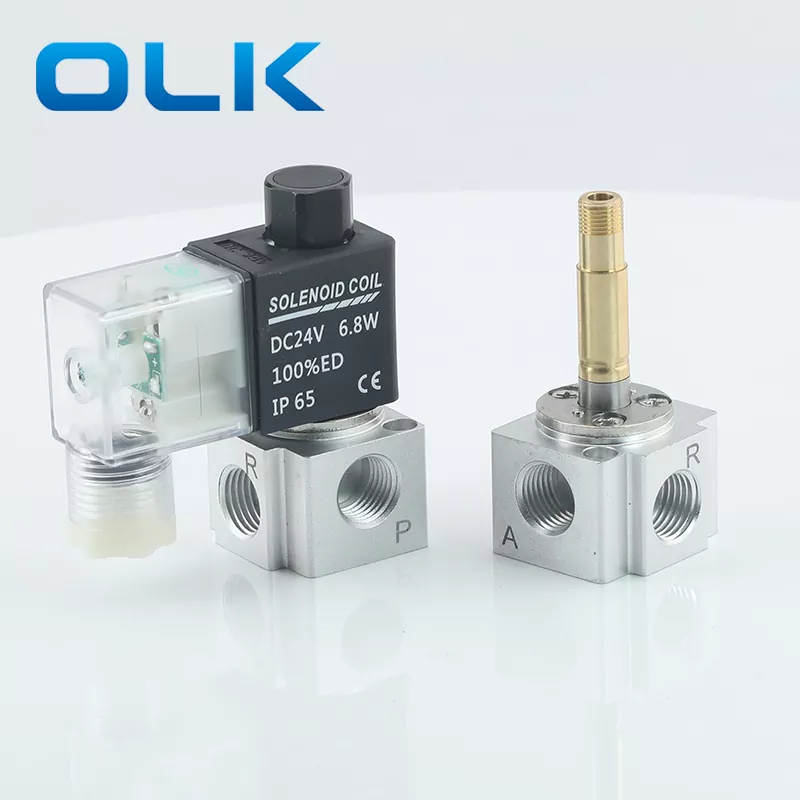

La electroválvula 3V2 es pequeña, ligera y fácil de instalar. Su cuerpo está hecho de aluminio resistente, que resiste el óxido y los daños. La válvula utiliza una bobina de solenoide confiable con opciones para alimentación CC de 12 V, CC 24 V, CA 110 V o CA 220 V.

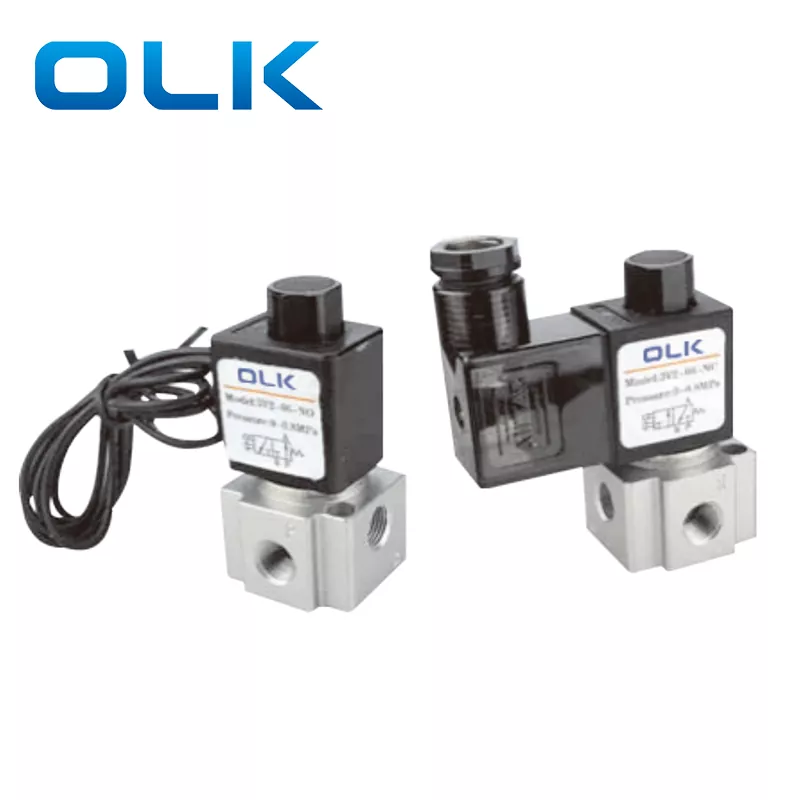

Esta válvula solenoide 3V2 de la marca OLK funciona bien para el control de aire de flujo medio. Cambia rápidamente, consume poca energía y dura mucho tiempo. Puede ser normalmente cerrado (NC), normalmente abierto (NO) o de doble solenoide. Se utiliza a menudo en líneas de automatización, máquinas envasadoras, máquinas de impresión y máquinas de alimentos. Su pequeño tamaño lo hace perfecto para espacios reducidos.
1.Estructura de acción directa con conmutación sensible.

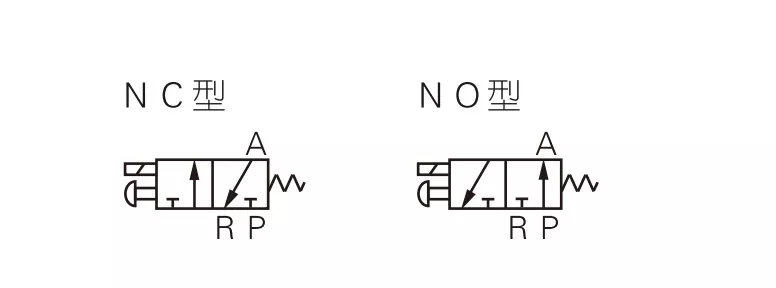

2. Tipos normalmente cerrados (NC) y normalmente abiertos (NO) disponibles.
3. Diseño de cierre coaxial para un buen sellado y un gran flujo.
4.No requiere lubricación.
5.Equipado con un control manual para una fácil instalación y prueba.
6.Múltiples opciones de voltaje estándar disponibles.
|
Código de pedido |
||||||||
|
3V |
2 |
- |
08 |
CAROLINA DEL NORTE |
A |
|
|
|
|
Modelo |
Código |
|
Tamaño del puerto |
Tipo de actuación |
voltaje estándar |
Entrada electrica |
Tipo de hilo |
|
|
3V:2 posiciones 3 vías |
Serie 2:2 |
|
06:G1/8 |
NC:normalmente cerrado |
R: CA 220 V. |
En blanco: TU tipo |
En blanco:G |
|
|
|
|
|
08:G1/4 |
NO: normalmente abierto |
B: CC 24 V. |
I: tipo de línea |
T:TNP |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
E: 24V CA |
|
|
|
|
|
|
|
|
|
F: CC 12 V. |
|
|
|
|
Modelo |
3V206 |
3V208 |
|
Medio de trabajo |
Aire (filtrado por un filtro de 40 μm o superior) |
Aire (filtrado por un filtro de 40 μm o superior) |
|
Tipo de actuación |
Acción directa |
|
|
Tamaño del puerto |
G1/8 |
G1/4 |
|
Posición y camino |
2 posiciones 3 vías |
|
|
Área efectiva |
3,2 mm² (Cv = 0,18) |
3,4 mm² (Cv = 0,19) |
|
Lubricación |
No requerido |
|
|
Rango de presión de funcionamiento |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
|
Presión de prueba |
1,5 MPa (215 psi) |
|
|
Temperatura de funcionamiento (℃) |
-20 ~ 70 |
|
|
Material del cuerpo |
Aleación de aluminio |
|
|
voltaje estándar |
CA 220 V CA 110 CA 24 V CC 24 V CC 12 V CC |
|
Rango de voltaje |
CA: ±15% CC: ±10% |
|
Consumo de energía |
CA: 7VA CC: 7,0 W |
|
Clase de protección |
IP65 (DIN40050) |
|
Grado de aislamiento |
Nivel B |
|

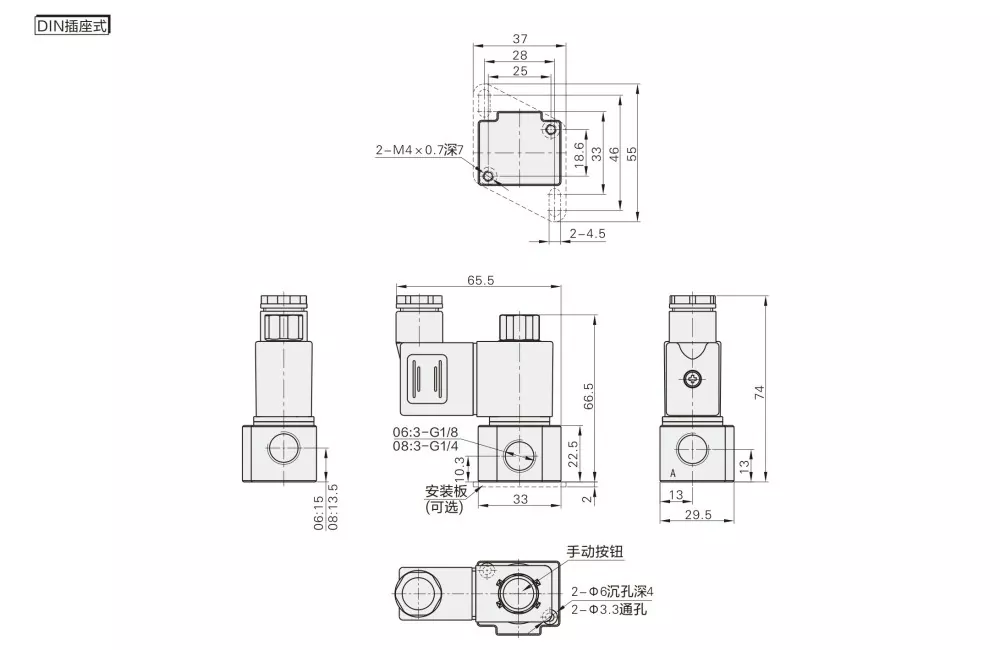

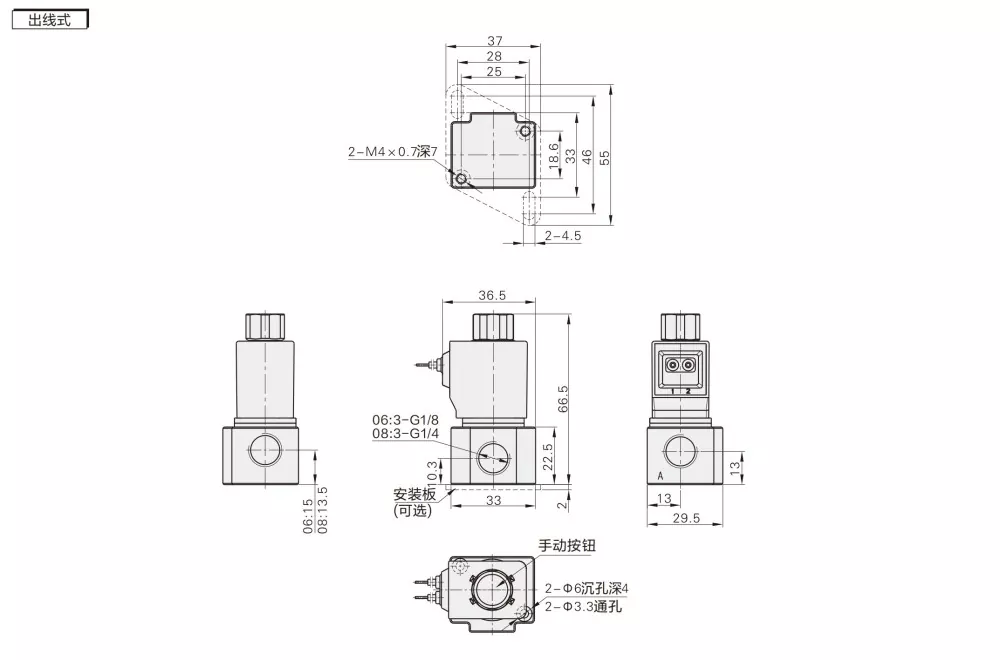

Tipo de conexión |
Tipo de enchufe DIN/Tipo de línea |
|
Tiempo mínimo de excitación |
0,05 segundos |
|

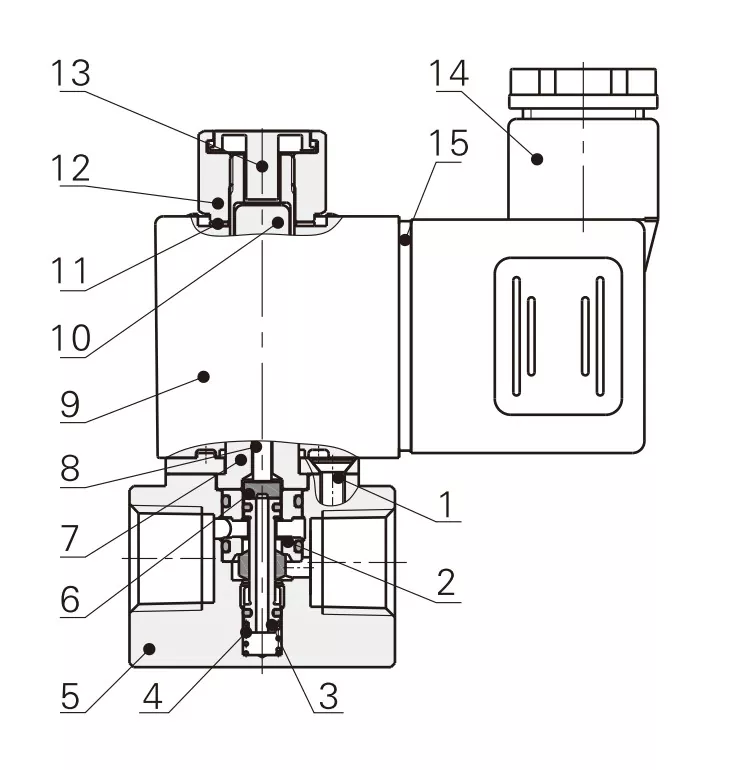

No. |
Nombre |
|
1 |
Tornillo avellanado |
|
2 |
Manga espaciadora |
|
3 |
Asamblea central |
|
4 |
Primavera |
|
5 |
Cuerpo |
|
6 |
Empaquetadora |
|
7 |
Conjunto de solenoide |
|
8 |
Varilla del émbolo |
|
9 |
Bobina |
|
10 |
Núcleo de hierro en movimiento |
|
11 |
Lavadora Fija |
|
12 |
Tuerca fija |
|
13 |
Botón Manual |
|
14 |
Terminal |
|
15 |
Junta de terminales |
|
Artículo |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Medio de trabajo |
Aire |
Aire, agua, aceite |
Aire |
Aire |
|
Estado inicial: |
CAROLINA DEL NORTE |
NC/NO |
NA/NC |
NA/NC |
|
Tipo de actuación |
Acción directa |
Acción directa |
Acción directa |
Acción directa |
|
Tamaño del puerto |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Posición y camino |
3 puertos 2 posiciones |
2 puertos 2 posiciones |
3 puertos 2 posiciones |
3 puertos 2 posiciones |
|
Lubricación |
Вопрос: Каков размер отверстия электромагнитного клапана 3V3? |
Вопрос: Каков размер отверстия электромагнитного клапана 3V3? |
Вопрос: Каков размер отверстия электромагнитного клапана 3V3? |
Вопрос: Каков размер отверстия электромагнитного клапана 3V3? |
|
Presión de trabajo |
0–0,7 MPa |
0–0,7 MPa |
0–0,8 MPa |
0–0,8 MPa |
|
Presión de prueba |
1,2 MPa |
1,5MPa |
1,2 MPa |
1,2 MPa |
|
Tamaño del orificio |
ø1,2 mm |
ø2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm (gran flujo de aire) |
La válvula solenoide de alto flujo 3V3 es una válvula de 2 posiciones y 3 vías con un diseño de acción directa que proporciona una respuesta más rápida y una mayor frecuencia de conmutación que las válvulas operadas por piloto. Su robusto cuerpo de aleación de aluminio admite un alto flujo de aire y una mayor presión, y también se puede utilizar con aplicaciones de vacío. Las opciones de bobina de solenoide incluyen DC12V, DC24V, AC110V o AC220V, lo que garantiza un funcionamiento estable y sensible.
R: 3V2: flujo medio, adecuado para sistemas de control neumáticos pequeños
3V3: alto flujo, adecuado para múltiples cilindros o aplicaciones de alto flujo.
Diferencia estructural: 3V3 tiene un cuerpo más grande y puede soportar presiones y flujos más altos.
P: ¿Cuál es el tamaño del orificio de la válvula solenoide 3V2?
R: El tamaño del orificio de la válvula 3V2-06 es de 3,2 mm; el tamaño del orificio de la válvula 3V2-06 es de 3,4 mm
P: ¿Qué productos puede reemplazar OLK 3V2?
R: OLK 3V2 puede reemplazar las válvulas solenoides de la serie AIRTAC 3V2 con la misma función y especificaciones similares.
