Válvula múltiple de 3V 4V

No importa si es una válvula solenoide neumática de 3V o 4V, además del tipo de válvula única, también podemos armar muchas válvulas solenoides. Esto se llama una válvula múltiple de 3V 4 V o barra de colección de la base de la válvula solenoide.

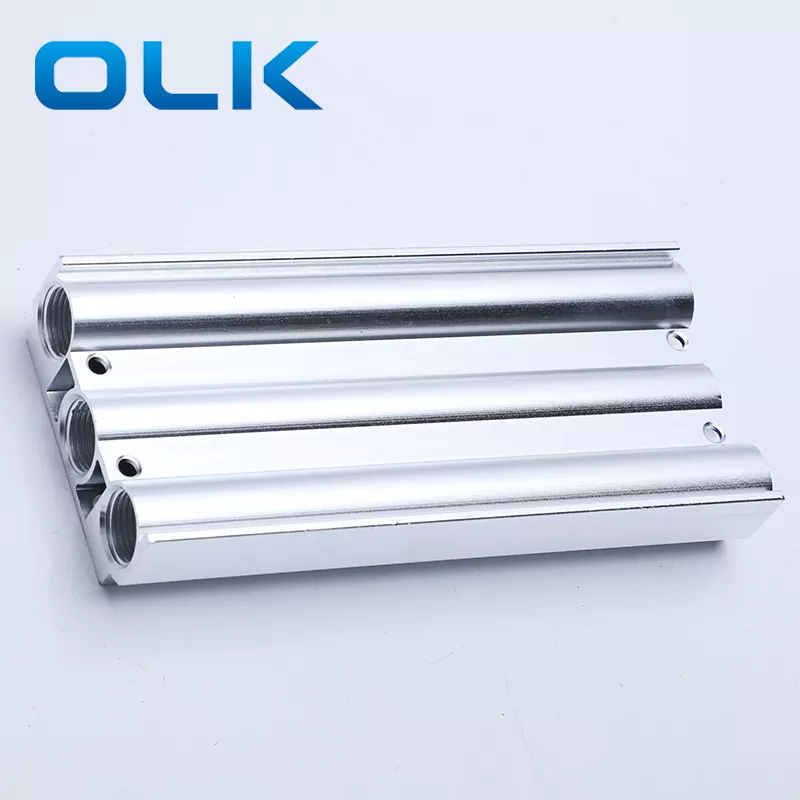

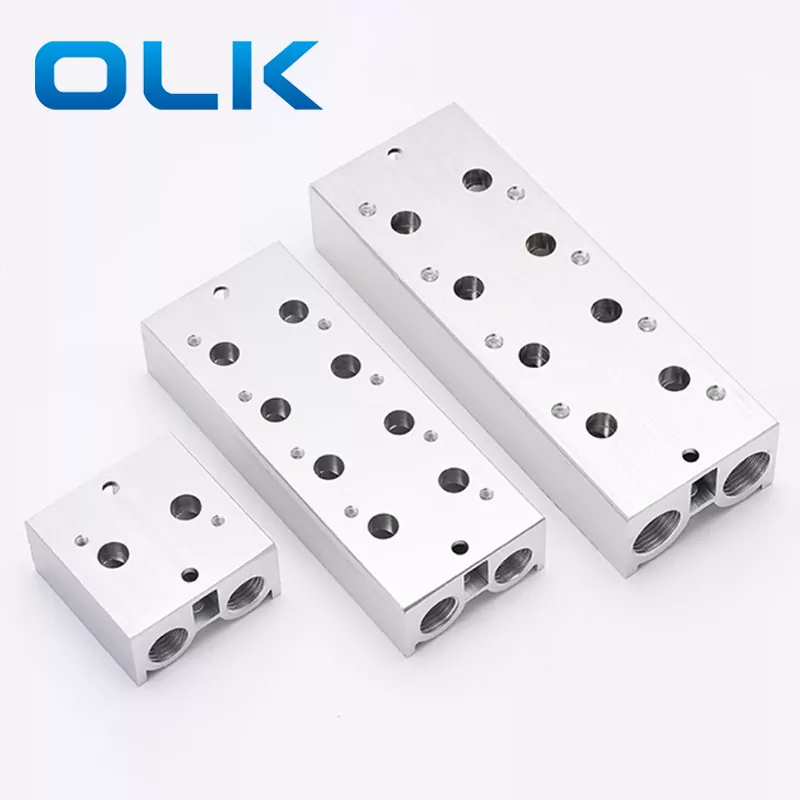

La válvula múltiple de 3V 4V es una placa con muchas rutas de aire. Tiene un diseño compacto. La barra colectora de la base de la válvula solenoide puede instalar 2 a 20 válvulas solenoides neumáticas en un colector. Pero el número de posiciones en el colector no se puede cambiar.

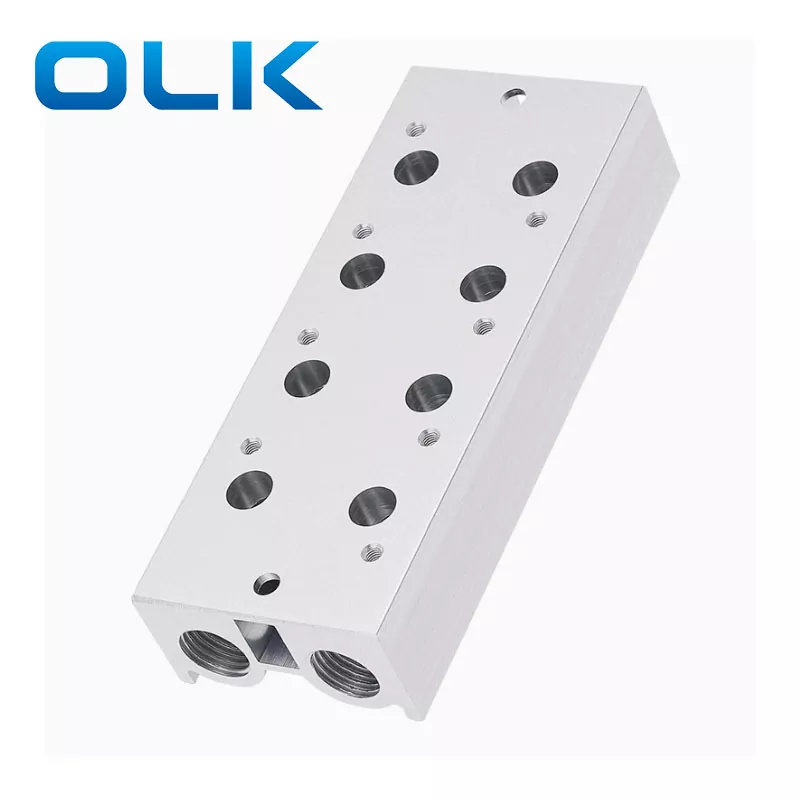

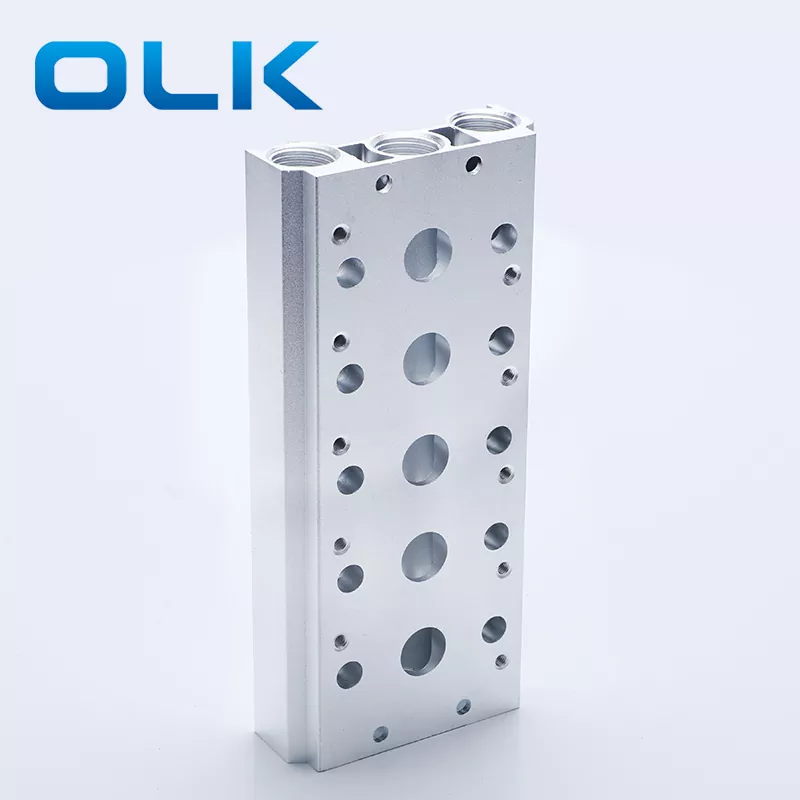

Todas las válvulas solenoides neumáticas en el colector comparten el mismo puerto de suministro de aire (puerto P) y puerto de escape (puerto R). Para la válvula múltiple de 3V, hay una entrada de aire y una salida de aire en el lado izquierdo. Se instalan dos enchufes en el lado derecho. Para la válvula del colector de 4V, hay una entrada de aire en el medio y dos salidas de aire en ambos lados (en el lado izquierdo). Se instalan tres enchufes en el lado derecho.

Podemos instalar un silenciador o un enchufe en el puerto de escape. Al usar un silenciador, debemos asegurarnos de que los pequeños agujeros no estén bloqueados.

Características del producto de la válvula solenoide del colector de 3V/4V:

1. Puede integrar una serie unificada de válvulas de control direccionales en un grupo de válvulas, ahorrando espacio y costos.

2. Tiene admisión, escape y cableado unificados, lo que facilita la búsqueda de fallas.

3. Es flexible en combinación y tiene una fuerte capacidad de expansión, lo que permite una combinación arbitraria o expansión del número de válvulas de control direccionales conectadas

Atención:

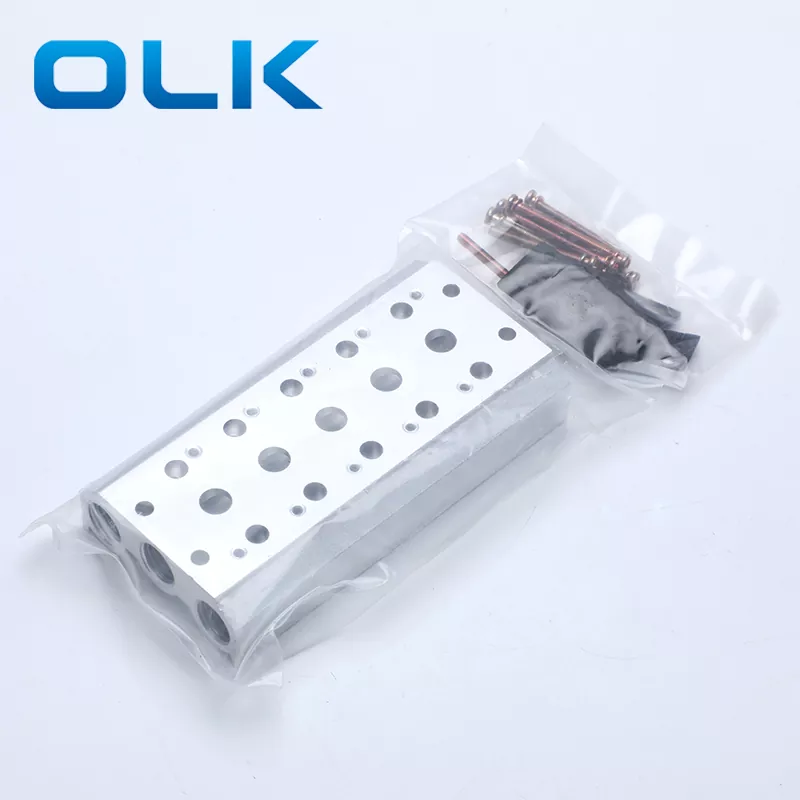

Los kits de válvula solenoide de 1.3V-manifiesto contienen colector, sello y tornillo;

Los kits de placa en blanco de la válvula solenoide de 2.3 V contienen placa en blanco y tornillo.

3. Al instalar la junta entre la válvula solenoide neumática y la placa de la válvula, la parte sobresaliente debe instalarse hacia abajo para evitar la fuga de aire.

Preguntas frecuentes:

1. ¿Cuál es la función de las placas en blanco en los grupos de válvulas solenoides?

SELLO POSICIONES NO USADAS: La placa en blanco se usa para cubrir posiciones reservadas en el colector de la válvula donde no se instala actualmente ninguna válvula solenoide, evitando la fuga de aire y la entrada de polvo o escombros. Asegura la atracción general del conjunto de la válvula. La placa en blanco permite una fácil expansión o reconfiguración futura sin la necesidad de reemplazar todo el colector, reduciendo los costos de mantenimiento. En ciertos casos, la placa en blanco también se puede usar para aislar canales específicos para la seguridad o cuando una sección del sistema no está temporalmente en uso.

2. ¿Cuáles son los tipos de tuberías de la válvula múltiple de 3V 4V?

Una sola válvula neumática o una barra colectora de la base de la válvula solenoide, hay dos tipos de tuberías con tubos externos: tuberías directas y tuberías base.
